引言

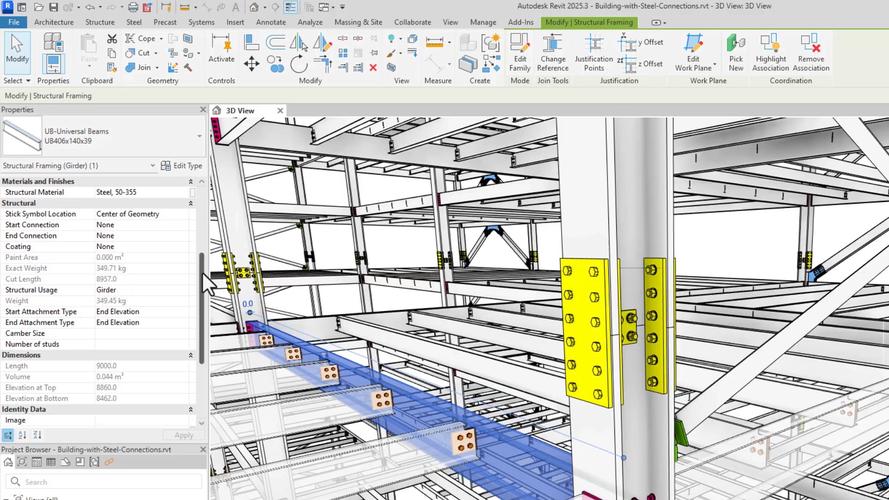

本指南以“Revit教程：零基础到精通（最新版2025）视频 实战案例”为参考，系统归纳并扩展为一篇适合自学与项目应用的详细长文。内容从入门界面、建模流程、族（Family）创建、施工图出图、BIM协同到进阶自动化（Dynamo）和实战项目分步演示，旨在帮助读者在真实项目中掌握Revit的核心技能，并形成规范化的工作流。

目标读者

- 建筑、结构、机电专业的学生与初级从业者；

- 想将CAD经验迁移到BIM流程的工程师；

- 需要在公司内推行Revit与BIM协同的项目负责人。

一、入门与环境准备

- 软件与授权：根据公司需求选择Revit独立安装或通过Autodesk账号激活云服务。建议配备较新GPU、16GB+内存（推荐32GB）与SSD，以应对大模型。

- 模板与项目设置：创建公司统一模板（.rte），包含图层、注释样式、图例、明细表样式、打印（sheet）样式及常用族；设置单位、坐标系、工作集和视图模板，减少重复设置。

- 界面与常用术语：熟悉项目浏览器、属性面板、工具条、视图控制栏、工作集（Worksets）、项目基点与共享坐标（Survey Point/Project Base Point）。

二、建模基础：从级别到构件

- 先建立Levels与Grids：Level定义楼层位置，Grid用于轴线定位。所有构件以Level为基准。

- 墙体、门窗：使用墙类型管理墙体族（复合墙、构造墙）；插入门窗并理解Type（类型）与Instance（实例）参数的区别。

- 楼板、屋顶与楼梯：楼板可按边界/结构分层设置；屋顶可用按平面/按坡度划分；楼梯可使用Revit楼梯工具或自定义楼梯族。

- 开洞、扶手、护栏：掌握开洞工具（Opening），使用楼梯栏杆与扶手系统自动关联。

- 场地与地形：使用Toposurface创建场地，编辑点高程，放置道路、停车场与植被族，结合土方计算。

三、族（Family）系统深入

- 族类型：面族（Mass）、构件族（Component）、嵌套族、共享族等。理解族模板（.rfa）选择。

- 参数管理：Type参数用于控制族类型公用属性，Instance参数用于单个实例属性；Shared Parameters用于跨项目明细表、标签与多个族共享。

- 创建过程：从草图建模到参数化控件（Reference Planes、Dimensions、Labels），使用公式与可见性参数实现族的智能化。

- 族优化：避免过多细节影响性能，使用LOD（Level of Development）分级，简化几何并利用材料参数替代复杂网格。

四、视图、注释与出图

- 视图管理：创建平面、立面、剖面、详图、三维视图；使用视图范围（View Range）与剖面深度控制显示。

- 注释与标注：尺寸标注、文字样式、引线、标高、剖面符号、材料表面图例等。建立视图模板统一样式。

- 明细表与统计：创建房间表、材料清单、门窗表等。使用参数与公式处理面积、体积、数量统计。

- 出图流程：将视图拖入Sheet，设置标注比例、图框、明细表位置；使用PDF打印机或BVH导出DWG/DXF，确保坐标与线宽匹配。

五、协同与数据交换

- 工作共享（Worksharing）：启用工作集与中心文件（Central Model），成员通过本地副本（Local File）进行协作；掌握保存同步（Sync）与抢占元素原则。

- 链接模型（Link CAD/Revit/IFC）：在多专业协同中使用链接模型，并使用工作集与视图过滤控制显示。

- 共享坐标与放样定位：统一站点坐标，采用“发布坐标/获取坐标”流程确保结构、机电与建筑模型一致。

- 云协作与BIM 360/Autodesk Construction Cloud（ACC）：了解云端共享、冲突检查（Clash Detection）、版本管理与权限控制。

六、碰撞检查与模型协调

- Navisworks与BIM 360 Issue：导出NWC或NWD用于碰撞检查；创建冲突报告并分派问题到责任人。

- Revit自带干涉检查工具：适用于简单检查，但大型项目推荐使用Navisworks或专门的BIM平台。

七、可视化与呈现

- 材质与光照：在Revit内部调节材料属性、纹理与反射参数；使用Sun Settings管理太阳光。

- 渲染引擎：使用内置渲染或实时渲染插件（如Enscape、Twinmotion）快速生成效果图与动画。

- 演示与图像输出：设置相机视图、景深、后期色彩调整，并导出高分辨率图片或视频。

八、进阶自动化与Dynamo

- Dynamo基础：可视化编程实现参数批量处理、族批量创建、几何生成与属性导入导出。

- 常见应用：批量修改族参数、自动布置灯具/热回路、根据Excel表格生成模型（如预制件布置）。

- 接口与插件：通过API或第三方插件扩展功能，实现与BIM管理系统、造价软件、工厂化生产数据的对接。

九、实战案例：小型办公楼项目实操（分步）

1) 项目准备：建立项目模板、导入站点地图、确认项目基点与坐标。设定Level（±0.000、±3.6、±7.2等）与Grid轴线。

2) 建模主体：绘制外围墙体，拆分结构层（保温、承重、饰面），插入门窗并按设计规范设置门洞尺寸。

3) 楼板与楼梯：放置楼板并定义结构层；使用自动楼梯工具生成贯通楼梯，校验坡度与踏步高度。

4) 结构与机电初步：链接结构模型或在同一文件创建结构构件（梁、柱）；插入风管、管道与电气设备，确保空间冲突最小。

5) 详图与局部放大：对关键节点（幕墙连接、楼梯节点、屋面收口）出详图，绘制剖面并标注构造。

6) 明细表与统计：生成房间表、门窗表与材料清单，校核面积、数量与成本估算数据。

7) 协同与迭代：上传中心模型到云端，开展碰撞检测，修正问题并记录变更历史。

8) 出图与交付：整理Sheets，导出PDF、IFC与施工图纸，附带材料明细与施工说明。

十、常见问题与优化建议

- 模型过大导致卡顿：使用Workset分解、隐藏不必要视图、简化族几何、禁用不必要的阴影与细节显示。

- 族失控参数：使用Shared Parameter管理关键项目属性，避免在族内部随意使用自定义参数导致统计混乱。

- 协同冲突频发：制定明确的元素占有规则、定期进行模型合并检查与快速冲突清理流程。

- 出图比例混乱：建立视图模板与Sheet模板，锁定关键比例与文字大小，避免临时更改影响整套图纸一致性。

结语与学习路径建议

- 学习路径：基础->族与参数->协同与工作集->Dynamo与自动化->实践项目训练。建议以小项目练习完整流程，再逐步承担复杂项目。

- 推荐练习：完成至少3个不同类型的小型项目（住宅、办公、改造）并在每次项目中尝试新的功能（族参数、共享坐标、Dynamo脚本）。

- 资源与社区：参与Autodesk官方文档、Revit社区论坛、BIM交流群与线上课程，定期关注软件更新与行业标准变化。

本篇为基于通用Revit教学与实战经验的系统性归纳，适配最新版界面与流程改进。实际项目中，请结合公司规范、国家标准与项目具体要求调整操作细节。祝学习愉快并能在实际项目中迅速提升效率与质量。
