前言

随着BIM（建筑信息模型）在设计、施工与运维阶段的全面普及，Autodesk Revit 已成为建筑、结构与机电设计的主流工具之一。对于零基础学习者而言，Revit既有强大的参数化建模能力，也有较高的学习门槛。本教程以“视频教学＋实战案例”为主线，系统讲解从环境准备、界面与操作、核心建模、族（Family）制作、结构与机电基础到协同与施工导出等内容，适配2025最新版Revit的常见工作流程与最佳实践（若2025有细微界面或功能更新，请参照官方更新日志调整）。

一、为什么要学Revit？

- 参数化建模：以信息驱动的模型，构件之间关联，修改高效。

- 协同设计：支持多人并行工作与模型链接，便于设计和施工单位协作。

- 可生成明细与数量清单（BOQ）：自动化生成图纸与报表，提高出图效率与准确性。

- 支持多专业：建筑、结构、机电（MEP）均可在同一平台实现协同设计与碰撞协调。

- 与施工、运维流程衔接：支持IFC、Navisworks、BIM 360/Autodesk Construction Cloud等生态集成。

二、课程总体结构（视频与实战结合）

本教程建议拆分为若干微课与实战模块，便于零基础学员循序渐进：

- 视频篇（每节建议10–40分钟）

1. 环境准备与安装（10分钟）

2. 界面与基本操作（20分钟）

3. 项目设置：标高、轴网、单位、视图模板（20分钟）

4. 建筑模型入门：墙、门、窗、楼板、屋面（40分钟）

5. 楼梯、栏杆与建筑构件（30分钟）

6. 族基础：族类型、参数、实例化（40分钟）

7. 结构建模入门（25分钟）

8. MEP入门（设备、风管、管道、系统连接）（40分钟）

9. 协同与工作共享：链接模型、工作集、IFC、碰撞检测（30分钟）

10. 出图、明细表、图纸集成与导出（30分钟）

11. 渲染与可视化（Enscape/Twinmotion等）（25分钟）

- 实战篇（项目式教学）

1. 小型多层住宅/办公楼完整建模（含族库改造）——分阶段实操

2. 机电系统布置与碰撞检查

3. 成果出图、明细表、IFC导出、与施工深化交付

三、环境准备（软件与硬件）

- 软件：Revit（建议使用官方最新长期支持版本或订阅版），如使用云协同请配置Autodesk Construction Cloud/BIM 360账号。根据组织需要选择Revit Architecture/Structure/MEP模块或单一Revit（单一产品覆盖多个专业）。

- 硬件建议：16GB内存起步，推荐32GB；独立显卡（NVIDIA或AMD），支持OpenGL/DirectX，SSD硬盘以提升打开大型模型速度；双屏可提高出图效率。

- 模板与族库：下载并配置公司/项目模板（包含视图模板、标注样式、图层/类别、明细表模板）。可从Autodesk官方或本地企业库获取族文件。

四、Revit界面与基础操作

- 主界面模块：左侧项目浏览器（Project Browser）、右侧属性面板（Properties）、中央绘图窗口（视图窗口）、顶部功能区（Ribbon）。

- 视图控制：三维视图、平面视图、立面、剖面、工作平面设置。学会使用“临时隐藏/隔离元素”、“测量工具”、“视图范围/裁剪”、“可见性/图形替代”。

- 快捷键与常用命令：建议自定义常用快捷键（例如 WA：墙，DL：门，RO：旋转，MV：移动，CO：复制等）。熟悉“撤销/重做”“复制/镜像/阵列”“对齐/约束”。

- 参数化思维：理解“族参数（Type/Instance）”“项目参数”“共享参数”的区别与应用场景。

五、建筑建模流程详解（按顺序）

1. 项目设置

- 新建项目，选择合适的模板（公制/英制，建筑/结构/MEP）。

- 设置单位、坐标原点（项目基点、共享坐标）、视图模板。

- 建立标高（Levels）与轴网（Grids），并锁定关系，便于楼层与轴网联动更新。

2. 墙体（Walls）

- 选择合适的墙类型（复合墙/单层墙）。理解包层顺序、剖面顺序、结构层次。

- 使用剖面视图检查厚度、外侧/内侧对齐，设置基底延伸、截面轮廓。

3. 门窗（Doors/Windows）

- 插入族或使用系统族，设置类型参数（洞口尺寸、门窗表面样式）。

- 使用“嵌入式”或“宿主”关系，注意门窗与墙体的嵌套及洞口调整。

4. 楼板（Floors）与屋面（Roofs）

- 楼板按边界绘制或按投影绘制，检查楼板层次与结构层。

- 屋面可用坡屋面、按边界上挑、屋面构件组合等方式实现，复杂屋面可借助体量或族。

5. 楼梯与栏杆（Stairs/Railings）

- 利用Revit的楼梯生成器（Run/Component）或手工建模；注意楼梯的构造、踏步高度与楼层连接。

- 栏杆可基于楼梯生成或独立放置，设置分段、样式与附着关系。

6. 幕墙（Curtain Wall）

- 建立幕墙系统，定义分格、填充面（Panel）、横竖梁（Mullions），理解幕墙网格的规则与自适应族。

7. 三维检查与碰撞预防

- 定期以三维视图检查模型完整性，使用剖面或截面观测节点细节。

六、族（Family）创建基础

- 族类别：系统族（System Family，不能独立打开编辑）与载入族（Loadable Family，可打开编辑）。族文件后缀为 .rfa。

- 族模板：选择合适的族模板（门、窗、家具、设备、注记等）。

- 参数类型：Type 参数（类型级别）与 Instance 参数（实例级别）。共享参数用于跨项目或多类别明细表。

- 参照与约束：使用参照平面（Reference Planes）、尺寸标注（Dimensions）与参数公式建立几何关系。

- 嵌套族与连接器：复杂设备可将多个族嵌套，机电设备需添加Connector以支持系统连接。

- 导出族库、参数化族模板化：制作通用族库能显著提高效率。

七、结构与机电（MEP）基础

- 结构建模：柱、梁、基础、板、钢结构等。理解分析模型（Analytical Model）用途，便于做结构计算与荷载分配。

- 钢构件与混凝土：设置构件类型、材料与截面属性，使用结构连接、钢梁布置工具。

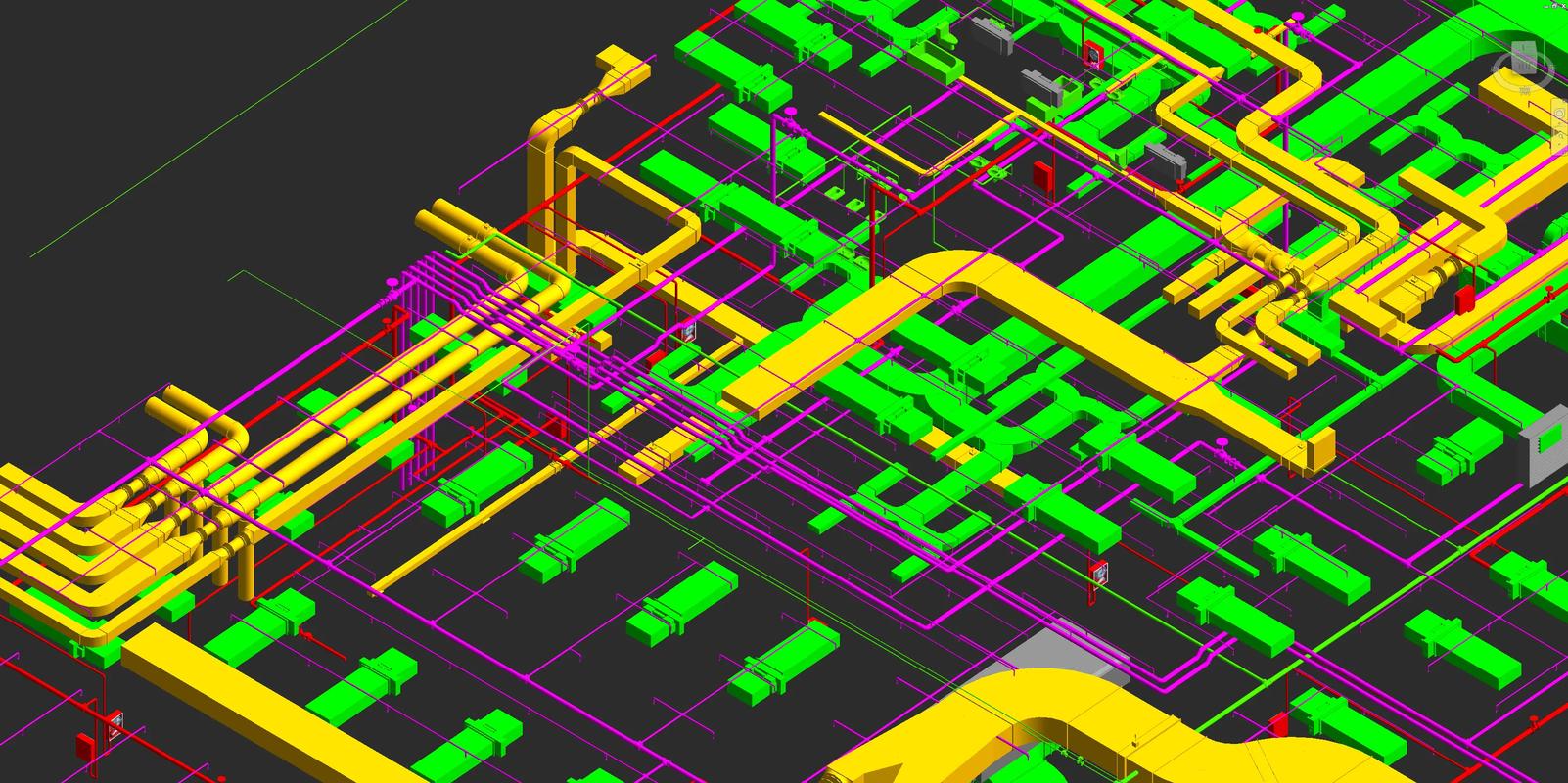

- MEP建模：

- 系统概念：系统（System）是连接风管/管道/电缆线槽的逻辑集合。设置系统类型（供冷/回风/给水/排水/电力）。

- 风管与管道：绘制走向，使用接头（Fittings）、弯头（Elbows）、支吊架等构件，配置尺寸和流向。

- 设备布置：插入机电设备族，设置连接器（Connector）属性，进行系统连接。

- 空间与房间：房间/空间识别用于负荷计算与通风空调面积分配。

- 碰撞检测：Revit自带的“检查干涉/碰撞检测”可用于初步检查；亦可导入 Navisworks、BIM 360 的协调工具做深度协调。

八、协同设计与工作共享

- 工作共享（Worksharing）：启用中央模型（Central Model），多人使用本地副本（Local File）并提交（Synchronize）。合理划分工作集（Worksets）与权限。

- 链接模型（Link Revit/Link CAD）：各专业模型采用链接方式保证独立性，便于协调。请保持统一坐标与命名规范。

- 共享坐标与基点管理：建立并校准项目基点（Project Base Point）与真实坐标，确保后续导出/施工定位准确。

- IFC导出与数据交换：合理设置导出设置（IFC分类、属性映射）以确保与承包商/业主系统对接。

- 云协同：利用 Autodesk Construction Cloud/BIM 360 等实现云端存储、权限管理、碰撞管理与版本控制。

九、出图、明细表与交付

- 视图模板与图纸集（Sheets）：建立规范的视图模板、图框与图纸样式，统一标注样式与明细表格式。

- 明细表（Schedules）：基于模型属性生成房间表、门窗表、材料表、工程数量统计表（BOQ）。

- 标注与详图：在出图阶段生成必要的构造详图（Detail Views），并用注释、剖面、节点说明构造做法。

- 导出与打包：导出DWG、PDF、IFC等格式，打包族与项目文件作归档；提供竣工模型与明细表交付。

十、渲染与可视化

- Revit内置渲染器与云渲染：可用于快速出图。若需沉浸式实时渲染，推荐Enscape、Twinmotion或Lumion等第三方插件。

- 材质与灯光：设置PBR材质、物理光源与环境光，注意相机参数（曝光、镜头）。

- 演示动画：可在Revit内或导出FBX至专用渲染软件生成漫游动画。

十一、实战案例：一个三层小型办公楼完整流程（分阶段）

目标：从建模到出图、明细、机电布置与IFC导出的一套完整交付资料。

阶段一：项目前期与建模准备（视频1）

- 导入场地地形（Toposurface）与场地坐标。

- 创建标高、轴网、视图模板、楼层平面。

阶段二：主体建筑建模（视频2-3）

- 绘制外围墙体、开口布置（门窗）、楼板与屋面，建立楼梯与电梯井道。

- 处理节点细节（外墙与屋面接缝、阳台构造）。

阶段三：内部分隔与装修（视频4）

- 布置隔墙、地面层次、天花吊顶、固定家具。

阶段四：结构与基础（视频5）

- 绘制柱、梁、基础、剪力墙，检查荷载传递关系。

阶段五：机电系统（视频6）

- 布置空调通风系统、给排水、消防与电力干线，建立系统并做碰撞初检。

阶段六：族制作与参数化（视频7）

- 为项目创建专用门窗族、家具族；定义共享参数以便明细表输出。

阶段七：出图与明细（视频8）

- 创建剖面、节点详图、生成明细表（门窗表、材料表、工程量清单），导出图纸PDF。

阶段八：协同、碰撞与导出（视频9）

- 链接模型多专业，进行碰撞检查，修正；导出IFC与竣工包。

输出成果：

- 模型文件（中央模型与族库备份）

- 完整图纸包（平面、立面、剖面、详图）

- 明细表与工程量清单（Excel或CSV）

- IFC与其他格式导出文件

十二、学习计划与视频教学建议（0基础→实战）

- 第一月（入门打基础）：每天30–60分钟，完成界面、基础建模、简单族的学习。

- 第二月（进阶建模）：每次1–2小时，完成完整建筑主体与楼梯、幕墙等复杂构件练习。

- 第三月（专业扩展）：学习结构与MEP基础、族参数高级应用、协同工作流程。

- 实践：每学完一段内容就做一个小项目，巩固知识点。推荐把课程分为短视频（10–30分钟）并配合练习文件与逐步任务清单。

十三、常见问题与解决建议

- 模型越来越慢：检查视图样式（关闭阴影/反走样）、清理不必要的族与链接、使用工作集分割模型、开启性能优化设置。

- 明细表中数据不准确：检查族中的参数是否为共享参数或项目参数，确认参数类型（Type/Instance）。

- 链接模型位置错位：使用共享坐标（Publish/Acquire Coordinates）并确保统一基点。

- 碰撞频繁但难以定位：分阶段设置碰撞规则、锁定关键信息（如结构/机电优先级），并逐个碰撞修正。

十四、学习资源与进阶路线

- 官方资源：Autodesk Knowledge Network、Revit帮助文档、官方示例项目。

- 社区与论坛：Autodesk Community、国内外BIM群组与论坛、问答平台（如Stack Overflow的BIM/Autodesk话题）。

- 视频平台：按章节搜索短视频教程配合原理讲解与示例操作，选择有项目文件的课程更高效。

- 实战训练：参与开源项目、竞赛或与同学/同事组成团队完成小型项目，提高协同能力。

结语

从零基础到能够独立使用Revit进行项目建模与出图，需要系统的理论学习与大量的实践练习。本教程以“视频教学＋实战案例”为主线，力求每个关键点都配备操作示范与练习任务。建议按章节学习并结合真实案例反复练习、思考模型构造与信息管理策略。如果需要，我可以为你生成一套详细的视频课程脚本（含分镜、每节教学目标与练习文件清单）或根据你的项目需求定制实战练习任务与点评标准。欢迎告诉我你的学习时间安排与目标项目类型，我将帮你细化学习计划与练习清单。
