随着BIM（建筑信息模型）逐步成为设计与施工的主流工具，掌握Revit已成为建筑、结构和机电工程师的重要技能。“Revit快速上手：10天学会建模与出图”旨在为初学者提供一个高效的入门路径，通过10天集中学习与实践，从界面认知到完整出图，逐步掌握Revit的核心工作流程。本篇文章在该思路基础上展开，结合实战要点、典型问题与最佳实践，帮助你在最短时间内把Revit从“陌生”变成“能用”，为后续深化学习打下坚实基础。

一、学习前准备（半天）

1. 环境与软件

- 硬件：推荐16GB以上内存、固态硬盘、独立显卡（4GB+）以保证大型模型流畅。

- 软件：安装Revit最新版或目标版本，并安装常用插件（Dynamo、Navisworks Viewer等）。

2. 文件与规范

- 统一项目模板（Project Template），包含标准族、图块、线型、标注样式、图框与出图样式。

- 了解公司或项目BIM标准（坐标、命名、LOD要求、图纸比例与图框）。

3. 基本概念

- Level（标高）与Grid（轴网）、Family（族）、Workset（工作集）、Link（链接）、Phase（阶段）等基本名词先行认知。

第二天（Day 1）——界面与基本操作（半天到1天）

目标：熟悉Revit界面、视图导航、基本绘图与修改工具。

学习内容与练习：

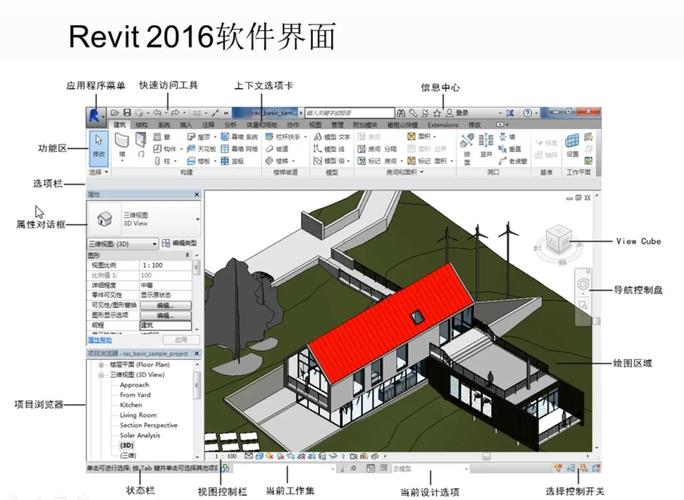

- 掌握Ribbon（功能区）、Properties（属性面板）、Project Browser（项目浏览器）、Type Selector（类型选择）。

- 视图操作：平移、缩放、3D视图、相机视图、视图切换快捷键（VG、VV、WT等）。

- 基础绘图：创建Level、Grid、轴线、墙（Wall）、门窗（Door/Window）、柱（Column）。

练习：以一栋小型住宅为例，绘制两层结构的轴网、两个标高，建墙并插入门窗。

第三天（Day 2）——族（Family）与类型管理

目标：理解系统族与族库、自定义族的创建与管理。

学习内容：

- 系统族（墙、地板、屋顶）与加载族（家具、设备）的区别。

- 族编辑器（Family Editor）基础：参数、参照、尺寸约束与类型参数。

- 常见族的制作（如自定义窗、楼梯扶手、灯具）。

练习：制作一个可变参数的窗族（宽度、高度、台高参数），加载到项目并测试。

第四天（Day 3）——楼板、屋面与楼梯

目标：掌握水平面构建与垂直流线构件的表达。

学习内容：

- 楼板（Floor）类型与剖切、开洞（Opening）。

- 屋面（Roof）创建方式：按平面草绘、按坡度线、屋面边界的处理。

- 楼梯（Stair）与栏杆（Railing）的基本创建方式（自动楼梯与定制楼梯）。

练习：在住宅模型上绘制二层楼板、坡屋顶并在入口处创建楼梯与栏杆。

第五天（Day 4）——结构与标高协调

目标：了解结构构件建模与与建筑模型的协同工作。

学习内容：

- 结构柱、结构梁、基础（Foundation）建模。

- 与结构专业的工作流程：Link（链接结构模型）、共享坐标（Shared Coordinates）、工作集（Worksets）。

- 简要碰撞检查思路及Navisworks的使用介绍。

练习：为模型添加梁与柱，设置基础并尝试链接一份结构模型，测试位置校准。

第六天（Day 5）——机电基础（MEP）与协同

目标：掌握机电线管道与设备的基本布置规则。

学习内容：

- 风管（Duct）、管道（Piping）、布线（Electrical）与设备（Mechanical Equipment）的放置。

- 族的MEP参数、系统类型、连接点（Connector）。

- 管线走向规划、剖面与碰撞预防策略。

练习：布置一套暖通风管道和卫生给排水系统，生成相关三维视图并检查干涉。

第七天（Day 6）——视图管理与注释出图

目标：掌握视图的创建、视图模板、注释与出图要点。

学习内容：

- 平面视图、剖面、立面、详图与三维视图的创建与管理。

- 视图模板（View Template）与图纸样式统一。

- 注释：标注、标高、文字、详图标注、剖面符号、尺寸标注规范。

练习：为项目创建一套图纸（平面、剖面、立面、节点详图），统一视图样式并完成基本注释。

第八天（Day 7）——明细表（Schedules）与材料明细

目标：学会生成房间、门窗、构件的明细表与统计。

学习内容：

- 创建明细表（Schedules）、参数设置、筛选与排序。

- 计算公式、合计与导出（Excel）的工作流程。

- 材料表与成本估算初步方法。

练习：生成房间面积表、门窗表与材料表，并导出为Excel，演示筛选与分组统计。

第九天（Day 8）——相机、渲染与演示

目标：掌握基本渲染与图像输出，提高表达效果。

学习内容：

- Revit内部渲染设置、材质调整、光源与太阳位置。

- 导出高质量图像、视图样式（隐线、真实感、阴影）。

- 使用云渲染或V-Ray等外部渲染器的基本流程（若可用）。

练习：对建筑外观和室内视图进行材质赋予与渲染，输出效果图用于汇报。

第十天（Day 9）——施工图深化与出图规范

目标：掌握出图的完整流程与施工图深化要点。

学习内容：

- 图纸集（Sheet）管理、图框与视图布置、比例与图层控制。

- 标注完备性检查清单（尺寸、标高、注释、节点详图、材料说明）。

- 打印与PDF导出设置、图纸批量导出。

练习：完成一套规范的施工图（包含平面、剖面、节点详图与说明），并导出为PDF提交审查。

第十一天（Day 10）——协同、版本管理与项目交付

目标：理解团队协作、工作集与模型管理，掌握项目交付要点。

学习内容：

- Revit Worksharing（工作共享）流程、主模型与本地副本、冲突解决。

- BIM协作平台（BIM 360、Autodesk Construction Cloud）与共享坐标的设置。

- 模型审查、碰撞检查（Clash Detection）、LOD验收、模型和图纸交付清单。

练习：模拟多人协作情景，进行工作集分配、同步、合并，执行一次碰撞检查并生成问题单（Issue）。

补充：常见问题与解决技巧

- 模型变慢：清理不必要族、压缩（Purge Unused）、减少视图范围、分拆模型。

- 尺寸混乱：使用基准线（Reference Plane）与约束参数，避免直接修改实物构件做参照。

- 坐标错乱：始终在项目开始阶段与各专业确定基准点与共享坐标方案。

- 族不显示或断裂：检查工作平面、族类型参数和视图范围，注意可见性/图形覆盖（VG）设置。

实用建议与进阶路径

- 模板与标准化：花时间构建公司/项目模板，节省后续大量重复工作。

- 参数化思维：学会把重复要素抽象为参数化族，提高效率与一致性。

- Dynamo入门：借助Dynamo可以实现自动化任务（批量创建、参数赋值、数据抽取）。

- 学习资源：官方教程、Autodesk University、BIM论坛、优质中文视频课程与书籍。

- 持续练习：以真实项目为练习对象，从小型民宅到复杂商业建筑逐步提升。

结语

十天的课程并非把所有Revit功能讲透，但可以帮助你建立完整的工作流程认知与操作能力，从模型建立、族制作、机电协同，到注释出图与多人协作，形成可复用的项目交付流程。掌握Revit更重要的是在项目中不断应用与总结，遇到问题时查找资料、与团队沟通以及用工具（Dynamo、Navisworks）辅助提升效率。希望这份按“10天学会建模与出图”的学习路线，能帮助你快速上手Revit，开启高效的BIM工作实践。祝学习顺利，早日成为项目中的Revit能手！
