“Revit零基础入门教程：建筑/结构/机电BIM实战案例（2025最新版）”的名称提示我们，目标是把Revit从入门到可用于真实建筑、结构和机电（MEP）BIM协同设计与施工的能力，系统化地传授给读者。下面这篇长文根据该类教程的教学思路与实战经验，梳理出一套零基础学习Revit的完整路径与实操要点，覆盖项目搭建、三大专业常用工作流程、族（Family）制作、BIM协同与碰撞检查、输出与交付，以及学习进阶建议与常见问题的解决办法。本文既适合初学者自学，也可作为教学大纲或项目团队内部培训参考。

一、Revit是什么？为什么学Revit

- Revit是Autodesk出品的基于BIM理念的建筑信息建模软件，核心思想是“模型一体化、文档自动化、信息可提取”。

- 与传统CAD绘图不同，Revit通过构建三维参数化模型来驱动平面图、剖面图、立面图、明细表和施工图，支持多专业协同（建筑/结构/机电）和工程全生命周期管理。

- 学会Revit可以显著提高设计效率、减少错误、优化施工图深度（LOD）、并利用BIM进行成本、进度与设施管理（FM）。

二、学习前的准备与环境设置

- 推荐硬件：多核CPU（优先单线程高主频）、16GB及以上内存（复杂项目建议32GB+）、独立显卡（4GB以上显存）、SSD硬盘。

- 软件版本：尽量使用项目指定的Revit版本（如2024/2025），保证与团队模板与族兼容。若团队采用Autodesk Construction Cloud/BIM 360，请配置相应插件与账户。

- 文件夹与命名规范：统一项目编码、文件夹层级、工作集命名、族与族类型编码，提前制定BIM执行计划（BEP）与图纸出图标准。

三、界面与基本操作（零基础上手）

- 启动项目：File > New > Project，选择合适的模板（Architectural/Structural/MEP或公司模板）。

- 视图导航：平移、旋转、缩放、镜头（透视/正交）、剖切、剖面范围（View Range）设置。

- 基本绘图要素：创建标高（Level）、轴网（Grid）；在平面视图放置墙、柱、门窗、楼板、屋面、楼梯、扶手等构件。

- 参数理解：类型参数（Type）与实例参数（Instance）；可见性/图形替代（Visibility/Graphics）控制视图显示。

四、建筑（Architectural）实战流程

1) 项目初始化

- 创建标高（基准层、高度层）、轴网；设置项目北向与坐标（Project Base Point、Survey Point）。

- 导入或链接场地CAD、地形点云或GIS数据，建立场地与建筑体量的初始关系。

2) 概念与总体设计

- 使用体量与位置工具（Massing & Site）进行体量建模与日照分析（Sun Path）。

- 设置材料与材质（Materials），用于渲染与初步成本估算。

3) 详细建模

- 墙体分层定义、窗门族加载与定制、楼板族与边缘处理、屋面复杂面构建、楼梯与电梯井处理。

- 楼板开洞、内外墙交接、节点细化。利用“编辑剖面/编辑轮廓”优化构件几何。

4) 出图与明细表

- 设置视图模板（View Templates）、图纸（Sheet）与视口（Viewport）布置。

- 创建门窗表、墙体面积表、材料明细、房间/面积统计（Room/Area）。

- 注释与标注：尺寸标注、标高标注、注记符号与详图放大。

五、结构（Structural）实战流程

1) 基本原则

- 结构建模需同时考虑构件的力学属性与施工表达：梁、柱、板、基础、桩、剪力墙、荷载与分析模型。

- Revit结构模块包含分析模型，与结构计算软件（ETABS、SAFE、Tekla等）互操作很重要。

2) 建模步骤

- 在架构模型基础上建立结构轴网，放置柱、梁、板、基础，注意构件层次与连接关系。

- 为构件配置材料与截面尺寸，设置计算模型属性（Analytical Model）供结构分析软件读取。

- 配筋建模：Rebar工具用于钢筋布置，生成构造化的钢筋明细与下料单。

3) 协同与校核

- 导出/链接分析模型（如IFC、GBXML或Revit自带的分析交换格式）到结构计算软件进行荷载、组合与验算。

- 实施碰撞检测，解决结构与其它专业（如设备吊点、管线）冲突。

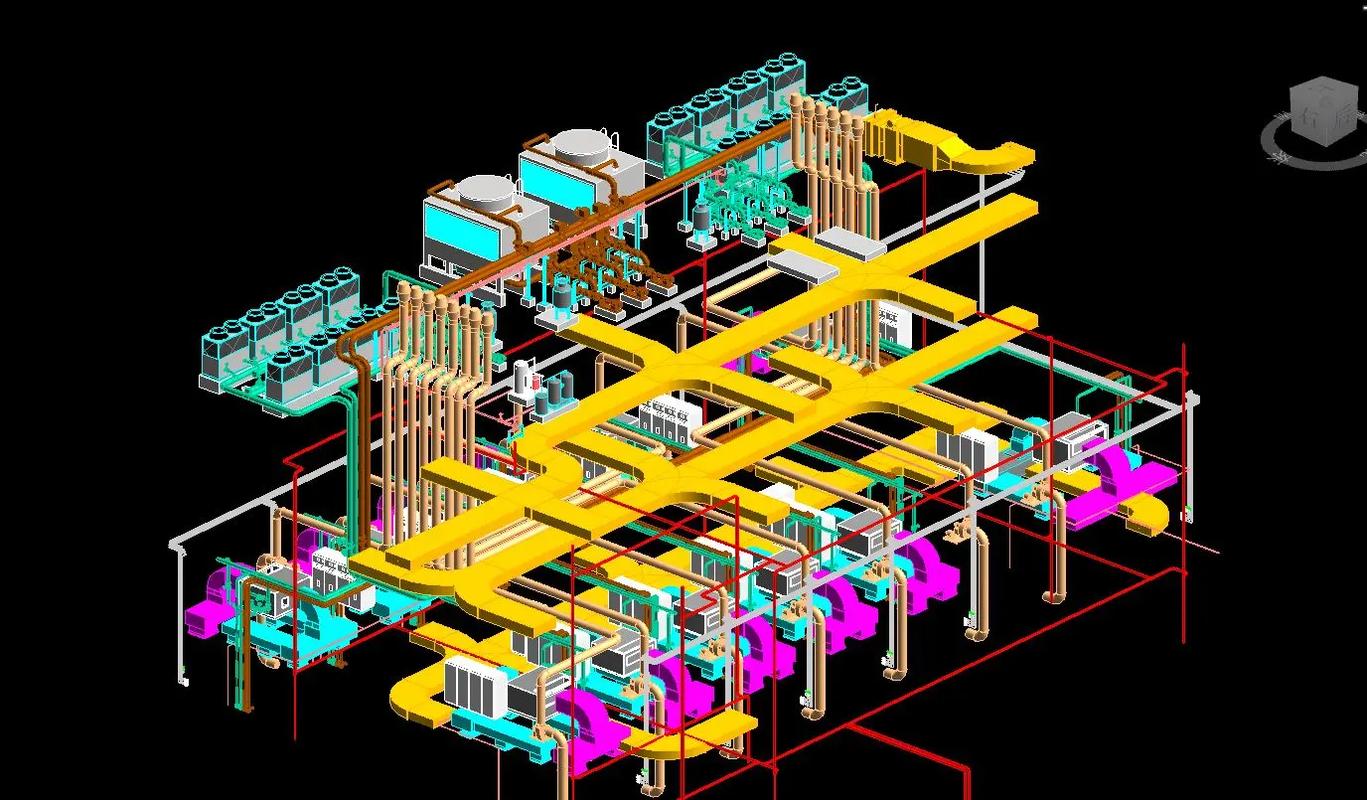

六、机电（MEP）实战流程

1) 管道、风管、电缆桥架建模

- 使用系统工具创建暖通（HVAC）系统、给排水系统、电气配管与电缆桥架，并定义系统类型与流向。

- 管线布置遵循走向原则：竖井、走廊上方、设备机房、吊顶等。

2) 元件与族设置

- 加载机电设备族（机组、风机盘管、泵、配电箱等），设置连接器（Connector）属性确保系统能正确连通与计算。

- 管径与风管尺寸的选择应结合阻力计算与设备性能表。

3) 系统分析与碰撞检测

- 使用Revit内置计算或与专用软件（例如HAP、TRACE、CARRIER）联动进行负荷计算与系统平衡。

- 在BIM平台上进行MEP与结构、建筑的碰撞检查（Navisworks、BIM 360 Issues）。

七、族（Family）创建与管理

- 族类型：系统族（System Family，墙、楼板）、载入族（Loadable Family，门窗、家具、设备）、注释族（Annotation Family）。

- 参数设计：尽量使用共享参数（Shared Parameters）管理跨专业数据，以便在明细表与合同文件中统一调用。

- 族建模技巧：使用参照线（Reference Planes）与约束（Dimension/Parameter）实现可变族；设置材料、可见性参数控制LOD；为族加上类型与实例参数，便于工程应用。

- 族库管理：建立公司标准族库，按编号、用途、参数字段进行索引管理。

八、BIM协同与数据交换

- 工作共享（Worksharing）与工作集（Worksets）：将大型项目划分子集，分配给团队成员，并使用本地/中央文件协作。

- 链接（Link）与导入（Import）：建筑、结构、MEP以Link方式互相引用，减少重复建模，便于分专业更新。

- 云协作：BIM 360 / Autodesk Construction Cloud或相应国内平台支持在线协作、版本控制与问题管理（Issue Tracking）。

- 数据交换格式：IFC用于跨软件交换，CDE（Common Data Environment）用于项目信息集中管理，GB/T或行业规范确保交付合规。

九、碰撞检测与协调流程

- 初期碰撞检查：在Revit内部或导出到Navisworks进行预检，识别结构与管线的明显冲突。

- 分类与分级处理：将碰撞按优先级、责任单位、处理时限进行编号并指派。

- 复核与记录：每一冲突应在BIM执行计划中有明确的解决闭环记录，必要时通过协调会快速落地方案。

十、文档输出与工程交付

- 图纸出图规范：比例、图框、图纸编号、注记规范与签审流程须事先定义。

- 明细表与清单：门窗表、材料统计、钢筋表、机电设备表等应与模型同步更新，避免人工复核差错。

- 施工深化与工艺表达：对需要深化的构件（节点、预埋件、吊点）采用详图族或CAD详图补充说明。

- 模型交付：按BEP输出模型版本与格式（例如IFC、RVT），并包含族清单、参数字段说明、项目坐标与基准点数据。

十一、常见问题与解决方法

- 模型卡顿：优化方法包括减少视图中显示细节、使用遮挡/工作集过滤、合并或简化复杂族、提高硬件配置。

- 家族参数混乱：统一使用共享参数模板，避免同一参数在不同族中命名不一致导致数据无法汇总。

- 多专业碰撞频繁：建议在设计早期就进行机电与结构的空间协调，约定净高、吊顶层高与设备位移范围。

- 图纸与模型不同步：采用模板与视图模板强制输出规则，所有变更须先在模型内完成并复核后再出图。

十二、典型实战案例（概述）

- 建筑案例（住宅/办公）：从总平面、体量、立面到施工图的完整流程；重点说明门窗明细、构造节点、幕墙接口处理。

- 结构案例（框架+剪力墙）：轴网布置、梁柱建模、基础建模、分析模型导出至结构计算软件、配筋深化、构件预制件导出。

- 机电案例（商业综合体）：多系统管线穿越与竖向井设计、配电布置、风口与送回风系统优化、设备吊架与预埋件协调。

十三、进阶工具与自动化

- Dynamo入门：通过节点编程实现批量参数修改、坐标标注、族生成、复杂几何快速布置等，提高重复工作效率。

- API与二次开发：团队可基于Revit API开发插件，实现公司标准化脚本（例如批量重命名、自动出表、碰撞报告生成）。

- 与BIM计算软件的联动：建立从模型到能耗、结构计算、管道水力计算的工作流，减少重复建模和数据转换误差。

十四、学习路线与实践建议

- 第一阶段（0-1个月）：熟悉界面、基础构件（墙、门、窗、楼板）、视图与出图逻辑；完成一个小型单体建筑的建模与出图练习。

- 第二阶段（1-3个月）：学习族制作、参数管理、视图模板与项目模板的定制，开始参与多人小型协作项目。

- 第三阶段（3-6个月）：掌握结构与MEP基础建模，进行碰撞检查与BIM协调；尝试Dynamo实现简单自动化任务。

- 第四阶段（6个月以上）：参与真实项目实践，熟悉BEP编制、CDE使用、模型交付标准与施工深化过程，同时学习软件外的工程规范与施工工艺。

十五、最佳实践清单（要点回顾）

- 早期定义BEP，统一命名与参数规范。

- 使用公司/项目模板，避免每个项目重复设置。

- 优先采用链接模型而非导入，减少文件冗余。

- 家族要轻量化，复杂几何仅在必要时使用。

- 定期做碰撞检测并建立问题闭环流程。

- 输出前做好视图模板、注释样式与清单校验。

- 建立族与模板版本管理机制，保证历史可追溯。

结语

Revit不仅是一款建模工具，更是一套推动设计、施工与运维协同的工作方法论。从零基础到能在建筑、结构与机电三大专业中进行协同设计与施工交付，需要系统学习、反复实践与团队配合。通过掌握模型化思维、参数化族制作、协同工作流程与自动化工具，设计团队可以在质量、效率与成本控制上取得显著提升。希望本文能作为你学习与应用Revit的实用指南，帮助你在BIM的道路上快速成长并应用于实际工程项目中。若需要，我可以根据你具体的项目类型（如住宅楼、办公楼或机电系统）提供分步骤的实操演练清单与练习文件建议。
