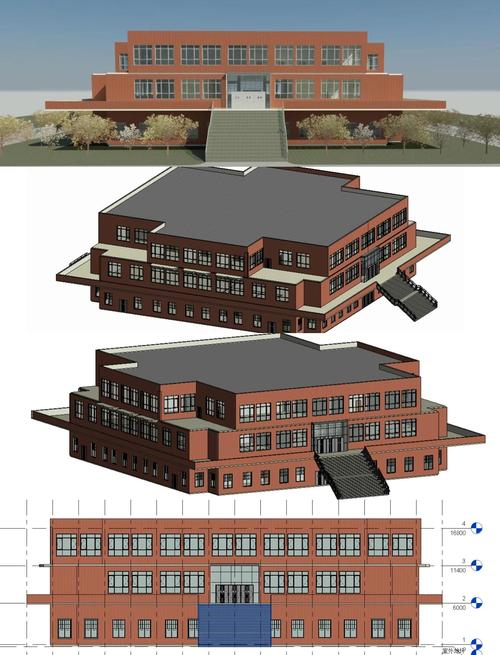

随着建筑信息模型（BIM）在工程行业的广泛应用，Autodesk Revit 已成为建筑师、结构工程师、暖通电气工程师以及施工团队的重要工具。对于零基础学习者而言，掌握 Revit 不仅是学会软件操作，更是建立BIM思维、理解模型出图与协同工作的流程。本教程以“30天掌握BIM建模与出图”为目标，带你从入门到实战，逐日推进，最终能够独立完成一个小型建筑的建模、布置、出图与成果导出。

课程目标

- 熟悉 Revit 基础界面与常用命令；

- 掌握建筑建模基本流程（轴网、楼层、墙、门窗、楼板、屋面、楼梯等）；

- 能建立族（Family），理解类型与实例参数；

- 能通过视图、剖面、明细表、图纸集完成出图；

- 掌握工作共享（Worksharing）、链接模型与基础协同流程；

- 会导出 DWG/IFC/Navisworks，进行碰撞检查与资料交付；

- 具备一定的脚本自动化（Dynamo）认知与常见问题排查能力。

学习准备

- 软件：Revit（推荐最新版或近三年版本）；

- 一台配置良好的电脑（16GB内存及以上、独立显卡更佳）；

- 一个小型实训项目（如三层住宅、6层办公楼或单体公共建筑）；

- 推荐先阅读官方中文界面帮助或英文帮助以熟悉术语差异。

30天学习计划概览（按周分配）

第1周：基础入门与界面熟悉（Day1-7）

Day1：安装与界面

- 安装Revit并激活（或使用学生版）；熟悉启动界面、最近文件、模板选择。

- 熟悉界面：Ribbon、Properties、Project Browser、ViewCube、Navigation Bar。

- 练习：打开样例项目，观察族库与明细表。

Day2：视图导航与基本操作

- 平移、缩放、旋转视图，3D视图与正交/透视切换。

- 相机视图、切换图层（Visibility/Graphics，快捷VG）。

- 保存视图、复制/重命名视图。

Day3：项目基础设置

- 级别（Levels）与轴网（Grids）建立，理解标高与楼层关系。

- 项目单位设置、文字样式、线型设置。

Day4：墙与开口

- 建立墙（Wall）类型与编辑墙厚，绘制外墙/内隔墙。

- 插入门（Door）与窗（Window），调整门窗偏移与标注。

Day5：楼板与屋面

- 绘制楼板（Floor），理解轮廓与嵌件（Opening）。

- 屋面（Roof）创建（按平面与按坡度），屋面节点详解。

Day6：楼梯、栏杆与结构基础

- 楼梯（Stairs）自动与手动绘制，栏杆（Railing）关联。

- 带出结构柱与梁的基本建模（简单钢筋/钢结构介绍）。

Day7：练习日

- 将前六天内容整合，完成一个小型三层住宅的基本建模，生成基本平面与立面视图。

第2周：族、参数与明细表（Day8-14）

Day8：族（Family）基础

- 理解族的分类（系统族、族库族、在族、模型族、注释族）。

- 打开族编辑器（Family Editor），创建简单家具族（桌椅、固定柜）。

Day9：族类型与参数

- 类型参数与实例参数区别；共享参数概念。

- 在族中使用尺寸标注、与参考线关联尺寸锁定。

Day10：族嵌套与可变构件

- 创建带可变尺寸的窗户族、带嵌套构件的门窗。

- 理解材质与族中的可视化表现。

Day11：明细表（Schedule）

- 创建房间明细表、门窗表、材料表。

- 使用过滤、排序/分组与计算公式（面积计算、材料数量统计）。

Day12：标签与注释

- 房间标注（Room Tag）、门窗标注、楼层标高标注。

- 线型、填充、文字样式的标准化。

Day13：视图模板与图层管理

- 创建视图模板（View Template），统一图纸风格。

- 视图复制和范围框管理（Crop Region）。

Day14：练习日

- 使用自建族替换模型中的简化构件，生成门窗清单与房间表，输出一套基本图纸。

第3周：高级建模与协同（Day15-21）

Day15：链接模型与坐标

- 链接CAD与Revit模型，设定共享坐标（Shared Coordinate）。

- 建立项目基准点（Project Base Point）与真实坐标。

Day16：工作共享（Worksharing）

- 创建中央信息（Central File）与本地文件（Local File）。

- Worksets（工作集）管理、元素借用、同步（Sync with Central）流程。

Day17：设计选项与工期相位

- 设计选项（Design Options）使用场景与切换。

- 工程相位（Phasing）设置、新建/拆除元素管理。

Day18：碰撞检查与协同工具

- 在Revit内进行干涉检查（Interference Check），或导出至Navisworks进行碰撞（Clash）检测。

- IFC导出设置与模型清理建议。

Day19：施工图深化

- 剖面标注、构造详图绘制、节点详图的出图方法。

- 大样图创建与注释规范。

Day20：施工文档与权限管理

- 工程图纸打包、打印设置（Print/Export），PDF输出。

- 模型审查流程、版本管理基本方法。

Day21：练习日

- 将小型项目设为工作共享项目，练习多人协同（本地文件与中央信息的交互），完成碰撞检测并生成整改清单。

第4周：出图、运维与进阶（Day22-30）

Day22：出图成套与图纸整理

- 创建图纸（Sheet），拖拽视图到图纸，设置图框（Titleblock）。

- 图纸编号规范与图纸集（Sheet List）。

Day23：数量统计与工程量导出

- 深入使用明细表进行工程量统计，导出Excel，应用公式与参数筛选。

- 材料表导出与标注方法。

Day24：Dynamo简介与自动化

- Dynamo基础节点、读取/修改参数、批量调整族类型。

- 简单脚本实战（如批量重命名、参数填充、楼梯节点自动布置）。

Day25：渲染与表现

- Revit内置渲染设置、材质调整、日照分析基础。

- 导出至3ds Max或Twinmotion进行高级渲染（基本流程概述）。

Day26：性能优化与常见问题

- 大模型分层、链接替代、视图裁剪、使用工作集提升效率。

- 常见问题排查：视图丢失、族加载失败、尺寸不显示等解决方法。

Day27：交付与协同平台

- BIM 360/Autodesk Construction Cloud 简介：模型上传、版本控制、标注与审批流程。

- COBie、IFC 等交付标准与元数据要求。

Day28：样板与规范制定

- 建立模板文件（.rte）与族库管理，制定公司族、视图模板、图纸样式。

- 制定建模规范（LOD要求、元素分类、命名规则）。

Day29：综合实战（项目收尾）

- 完成项目的所有视图、图纸与明细表，导出 DWG/IFC/PDF，准备交付包。

- 自查清单：图纸一致性、参数完整性、族标准化、坐标校验。

Day30：总结与考试

- 完成一份包含：建模文件、图纸集、明细表和交付说明的最终交付包。

- 对照考核表评估掌握程度。建议将模型提交给导师/同伴进行互评。

实战项目建议（以三层住宅为例）

- Day1-7：建立场地与轴网、楼层标高；绘制外墙与内墙，楼板、屋面，门窗布局；

- Day8-14：创建门窗族与家具族，统计房间与门窗数量，标注平面；

- Day15-21：建立工作共享、链接结构与MEP（简单管线）、进行干涉检查；

- Day22-30：完成剖面、大样图、出图、工程量统计与导出IFC/PDF。

常用快捷键与技巧（部分）

- VG：Visibility/Graphics（视图可见性）

- WT：Tile Windows（窗口并排）

- ZA/ZF：Zoom All/Zoom Fit

- CS：Create Similar（重复相似命令）

技巧：频繁保存并使用不同版本名（v1、v2...）；使用视图模板确保图纸一致；在族中使用参考线锁定尺寸，保证可控参数。

最佳实践与建模规范建议

- 先建立清晰的项目模板与族库；

- 以“可制造、可协调”为原则建模：重要构件精确建模，非关键家具使用简化几何；

- 参数化程度依据项目阶段决定，施工图阶段提高LOD，概念设计阶段可简化；

- 明确命名规范（轴网、楼层、视图、图纸、族类型）便于协同。

常见问题与排查

- 模型过大卡顿：检查是否导入过多高精度CAD或点云，使用链接替代，清理未使用的族（Purge Unused）。

- 尺寸不锁定：确认引用线与尺寸之间的锁定关系，避免实例参数误设置为类型参数。

- 打印比例不一致：检查视图尺度、图纸框以及视图裁剪设置。

学习资源推荐

- Autodesk Knowledge Network（官方帮助）

- Revit 官方中文/英文教程与样例项目

- Dynamo 中文资料与社区

- 国内BIM交流社区（如BIM论坛、知乎专栏）与YouTube/哔哩哔哩教学视频

- 经典书籍（Revit官方指南类、BIM实施手册）

结语

从零基础到能独立完成一个项目需要系统练习与项目驱动的实践。30天计划为密集训练路径，建议结合真实项目分配时间，注重“建模思维”与“协同流程”学习。掌握Revit不仅是掌握软件操作，更是掌握BIM所要求的数据管理、团队协同与成果交付能力。祝你学习顺利，早日成为熟练的BIM建模与出图工程师。若需要，我可以为你生成每日详细操作步骤、示例文件清单或提供一个具体的练习项目（含参考族、模板与评分标准）。需要哪一种请告诉我。
