随着建筑信息模型（BIM）在工程设计、施工与运维（AECO）领域的深入应用，Autodesk Revit 已成为建筑师、结构工程师、机电设计师以及项目管理团队的核心工具之一。从“零基础”到“精通”，掌握 Revit 不仅是学会软件界面和命令，更是理解 BIM 思维、建立规范化建模流程、掌握族（Family）制作与参数化设计、以及高效协同工作的能力。本文从基础到进阶，系统讲解 Revit 的建模流程、族制作要点、BIM 协同与最佳实践，帮助读者构建完整的学习与应用路径。

一、Revit 基础与界面认知

- 模块划分：Architecture、Structure、Systems、Family Editor、Massing & Site。

- 常用视图：平面图（Floor Plan）、立面（Elevation）、剖面（Section）、三维视图（3D View）、详图（Detail）。

- 属性与浏览器：Properties（属性）显示元素参数，Project Browser（项目浏览器）管理视图、族、图纸、明细表。

- 常用操作：创建轴网（Grid）、标高（Level）、放置墙体（Wall）、窗门（Door/Window）、楼板（Floor）、屋顶（Roof）、楼梯（Stairs）、栏杆（Railing）。

二、从零开始的建模流程（典型建筑项目）

1. 项目准备

- 导入/链接 CAD：将现状或施工图以 DWG 链接或导入，注意图层、比例与定位。

- 建立标高与轴网：标高决定楼层高度，轴网为构件布置基准。

- 设置项目坐标：共享坐标（Shared Coordinates）用于多专业协同与总图定位。

2. 基本构件建模

- 墙体：选择类型（同质墙/复合墙），控制偏置、基底与高度。使用约束（锁定）防止意外移动。

- 楼板：绘制边界或使用“拾取边界（Pick Walls）”，设置厚度、分层与结构层。

- 屋顶：基于楼板/坡面创建，或使用坡度参数；复杂屋顶可用“墙+屋脊”或“体量（Massing）”生成。

- 门窗：从系统族放置或使用族库；注意窗台高度、类型参数与嵌套窗扇。

- 楼梯与栏杆：Revit 提供自动楼梯生成器与栏杆样式，手动调整踏步、梯段与过渡。

- 幕墙（Curtain Wall）：面板与竖框网格，面板可替换为实墙或玻璃，自动生成节点。

3. 结构与机电建模

- 结构构件（梁、柱、基础）遵循工程参数，通常与建筑模型协同。

- 机电系统（管道、风管、电缆桥架）使用系统类型与连接规则，注意空间协调（管沟、竖向机房）。

三、族（Family）制作详解——从入门到精通

族是 Revit 的核心：所有门窗、灯具、家具、构件都以族形式存在。掌握族制作能实现参数化、标准化与可重复利用。

1. 族的分类

- 系统族（System Family）：墙、楼板、屋顶等，不能在 Family Editor 中创建，仅能在项目中复制修改类型。

- 载入族（Loadable Family）：窗、门、家具、灯具等，可在 Family Editor 中创建并载入项目。

- 体量族（Massing Family）：用于概念设计与体量研究。

- 自适应族（Adaptive Component）：适用于复杂几何或非线性布置，如桥梁节点、幕墙节点。

2. 族制作流程（以窗为例）

- 新建族：选择模板（如 Window.rft）。

- 建立参考平面（Reference Planes）：定义几何锚点与对称线，命名并设置为可见/使用。

- 添加尺寸标注并创建参数：将尺寸锁定到参考面，创建参数（Type 或 Instance）。原则：重复属性用 Type，单个实例差异用 Instance。

- 绘制几何：使用 Extrusion（拉伸）、Blend（混合）、Void（空洞）、Sweep（扫描）等。

- 添加材料参数：为面层或构件设置材质参数，便于渲染与数量统计。

- 可见性与细节级别控制：通过 Visibility 参数控制在粗/中/细、平面/立面/三维中的显示。

- 嵌套族与共享族：将复杂构件拆解成子族（嵌套）以便共享和复用；若需要在明细表中独立统计，使用 Shared Parameter 并勾选“Shared”。

- 测试与载入：在样板项目中多角度测试族行为（旋转、镜像、尺寸变化），修正约束与参数公式。

- 发布与版本管理：建立族库、类型目录（Type Catalog）以便批量加载类型。

3. 参数与公式实战

- 类型参数 vs 实例参数：类型参数影响同类型所有实例；实例参数影响单个构件。

- 示例公式：

- 净高 = 总高 - (楼板厚度 + 地面找平)

- 框宽 = max(净空宽 - 边缘留缝, 最小框宽)

- 使用 IF、AND、OR、round 等函数实现逻辑。注意单位一致性（Revit 内部以英尺为默认，界面可设置显示单位）。

4. 高级族技巧

- 参考线与标注：使用 Reference Line 与 Reference Point 处理复杂旋转与非平面定位。

- 共享参数（Shared Parameters）：跨项目和明细表共享字段，保证数据一致性。

- 类型目录（Type Catalog）：创建 CSV 文件以批量定义族类型并提高加载效率。

- 自适应组件：用于节点化设计，关联多个参考点，可在幕墙或结构网格上自动布置。

- 族性能优化：减少过多细节、限制实体面数、使用 2D 表现替代复杂 3D；避免不必要的可见性参数。

四、BIM 建模与协同流程

1. LOD（信息细化程度）与 BIM 任务划分

- LOD 100/200/300/350/400/500：从概念体量到施工详图及可制造模型。根据项目阶段定义建模深度与参数需求。

- 项目交付要求：明确何时提供管线族、构造节点、材料明细、吊顶开孔等。

2. 工作共享（Worksharing）

- 中央模型（Central Model）与本地副本（Local Copy）：团队成员创建本地文件并定期 Synchronize with Central（同步中央）。

- 工作集（Worksets）：按专业/楼层/构件类型划分工作集，控制可见性与权限。

- 元素借用与权限：了解元素借用机制和冲突解决（如“保存到中央并放弃本地”）。

3. 文件协同与模型管理

- 链接模型（Link Revit/DWG/IFC）：各专业模型以链接方式集成，使用“复制/监控”功能跟踪关键点（如轴网、标高）。

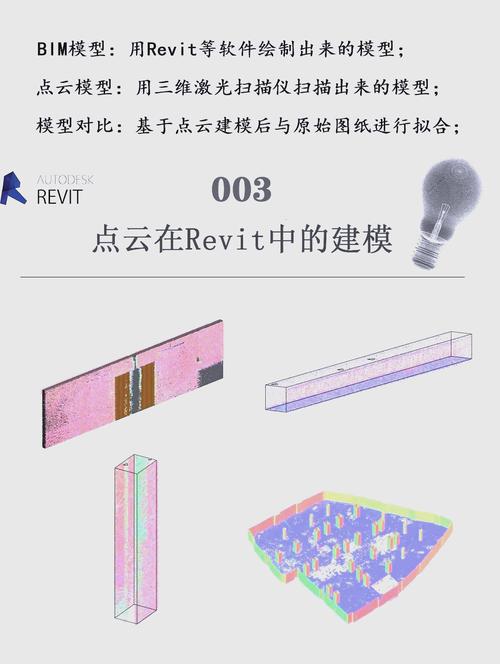

- 共享坐标系统与点云：通过共享坐标保证现场测量与模型一致，点云用于现状建模。

- 变更控制与版本管理：建立模型更新日志、冲突管理流程、模型发布标准（命名、LOD、交付包）。

4. 协调与碰撞检测

- Navisworks、BIM 360、Autodesk Construction Cloud（ACC）用于多模型碰撞检查、分配问题（Issue）、协同解决。

- 碰撞策略：优先处理关键碰撞（结构/机电）、定义可接受间距、建立责任人和整改时间表。

五、出图、明细表与量化

- 视图模板与图纸集：使用视图模板保证绘图一致性，图纸集（Sheet）用于最终出图。

- 明细表（Schedules）：按族参数生成房间表、门窗表、材料表、构件数量；使用筛选、分组和计算字段。

- 标注与详图：使用标注（Tags）、注释（Annotations）和详图视图，确保施工图完整。

- 施工阶段（Phasing）与设计选项（Design Options）：处理旧建/新建/拆除/临时结构，以及不同设计方案对比。

六、可视化与后期深化

- 渲染工具：Revit 内置渲染、Enscape、Twinmotion、Lumion 等实时渲染插件，提升设计表达与客户沟通。

- 导出格式：FBX/OBJ 导出用于可视化或 VR，IFC 导出用于开协同与招投标。

- 图形化表达：在 Revit 中设置材质、贴图、光源与相机，导出竣工模型用于运维（BIM for FM）。

七、Dynamo 与自动化

- Dynamo 概念：节点式可视化编程，用于自动化重复任务（创建族类型、批量修改参数、布置构件）。

- 常用场景：批量重命名、坐标提取、自动布置灯具、生成楼梯方案、导出参数表。

- Python 与 API：当 Dynamo 不足时，可使用 Python 脚本或 Revit API 开发插件，处理复杂自定义需求。

八、常见问题与排查技巧

- 模型变慢：清理不必要的族与视图、关闭同时打开的视图、压缩 CAD 链接、使用工作集分区。

- 丢失关联：检查链接坐标、工作集权限、锁定约束是否被误删。

- 参数不同步：确认是类型参数还是实例参数，是否使用了 Shared Parameter。

- 族错误：检查参考平面是否重名、尺寸是否被解锁、公式是否产生除以0或单位冲突。

九、实战案例（项目级工作流程示例）

1. 概念阶段（LOD 100-200）

- 使用 Massing 工具快速生成体量，进行体量研究、日照与视线分析。

- 输出概念体量模型给业主评审。

2. 设计发展（LOD 300）

- 生成建筑模型（墙、楼板、屋顶、窗门），结构与机电进行初步布置。

- 使用族库加载标准门窗、设备；结构工程师将结构模型链接进来。

3. 施工图阶段（LOD 350-400）

- 细化节点，制作详图族（幕墙节点、钢节点）、施工详图和明细表。

- 完成碰撞检测并解决冲突，生成施工图纸和材料清单。

4. 交付与运维（LOD 500）

- 输出 IFC 与 COBie 数据，为设施管理系统提供参数化设备与位置信息。

- 维护族库与参数字典，确保后续运维信息完整。

十、学习路径与资源建议

- 建议顺序：基础界面 → 建模实操（单体）→ 族制作 → 协同工作（工作集、链接）→ Dynamo/自动化 → 高级应用（Massing、API）。

- 学习资源：官方教程、社区论坛（Revit 用户群、BIM 爱好者）、在线课程、实际项目练习。

- 推荐练习项目：住宅楼建模、幕墙系统族制作、机电综合走廊布置、族库建立与类型目录管理。

结语

从零基础到精通 Revit，既是技术能力的积累，也是对 BIM 思维的深刻理解。掌握建模规范、族制作技巧与协同流程，能够显著提升项目效率、降低施工风险并为运维阶段提供可靠数据支持。建议以项目驱动学习：在实际项目中不断试错、总结与优化，逐步建立适合团队的族库、图纸样板与协同流程。只有将工具技能与工程实践结合，才能真正把 Revit 从“会用”提升到“精通”。

附：快速实践清单（便于上手）

- 搭建模板：设置项目单位、族路径、视图模板、明细表模板。

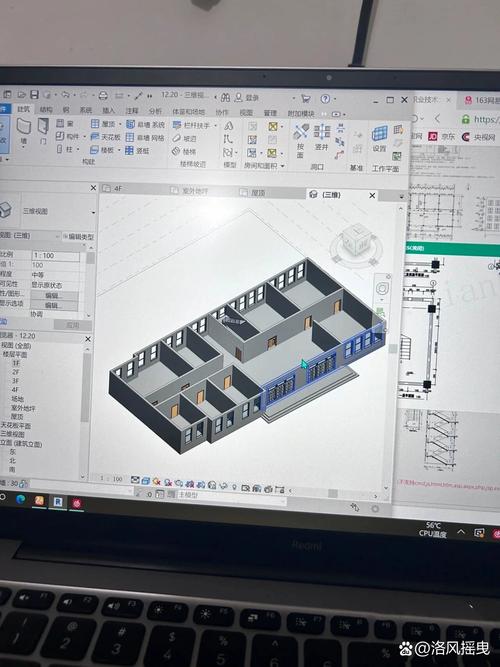

- 建立轴网与标高→放置墙体与楼板→开窗、开门→生成三维模型并检查约束。

- 创建一个简单窗族：参考平面→拉伸几何→尺寸标注→创建类型参数→载入测试。

- 配置工作共享：创建中央模型→每人建立本地副本→周期性同步。

- 做一次碰撞检查：导入 MEP 链接→使用 Navisworks 或 BIM 360 Clash。

希望本文能为你的 Revit 学习之路提供系统参考与实操指南。实践中遇到具体问题，欢迎继续提问，提供模型示例与错误信息后我可以帮你逐步排查与优化。
