Revit是Autodesk推出的一款面向建筑信息模型（BIM，Building Information Modeling）的专业软件。与传统的CAD不同，Revit以“模型为中心”，在一个三维参数化模型中集成了建筑构件的几何信息与属性信息。基于Revit可以完成从概念设计、施工图出图、材料统计、能耗分析到工程协同的全过程工作流。对于零基础的建筑师、结构工程师、暖通和给排水设计师及施工人员，掌握Revit已成为行业趋势。

二、下载与安装（含教育版、试用和正式版）

1. 系统要求（常见要求）

- 操作系统：Windows 10/11 64位（注意Revit Windows专用，Mac需虚拟机）

- CPU：多核Intel或AMD处理器（推荐四核以上）

- 内存：16GB以上（8GB可用，但较慢）

- 显卡：兼容DirectX 11的专业级或游戏级显卡（4GB显存以上）

- 硬盘：SSD推荐，至少50GB可用空间

- 网络：激活、联机许可和协同数据需要稳定网络

2. 下载途径

- Autodesk官网试用版：访问autodesk.com，搜索“Revit”，选择免费试用，通常提供30天试用。

- 教育版：学生和教师可通过Autodesk Education Community申请1年教育版授权（可续期），需提供学校证明账号。

- 企业版/订阅：公司通过Autodesk授权经销商购买订阅或通过Autodesk账号开通单机/浮动许可。

3. 安装步骤（以Windows为例）

- 下载Revit安装包（或使用Autodesk桌面应用下载）。

- 双击安装程序，选择“安装”或“自定义安装”。

- 按提示选择安装路径、需要的模块（如Revit本体、内容库、Dynamo等）。

- 完成安装后启动软件，首次运行需登录Autodesk账号并激活（试用、教育或订阅）。

- 检查并安装显卡驱动与.NET运行库，保证性能与稳定性。

- 注意防火墙和杀毒软件对许可验证端口的影响，如出现激活问题，临时允许相关程序联网。

三、Revit界面与基本操作

1. 界面组成（熟悉主要面板）

- 快速访问工具栏（常用命令）

- 功能区（Ribbon）：包含“建模”“注释”“视图”等选项卡

- 项目浏览器（Project Browser）：管理视图、族、图纸、明细表等

- 属性面板（Properties）：显示当前选中对象或视图的属性

- 视窗（View）：显示平面、立面、剖面或三维模型

- 状态栏与选项栏：交互提示与命令选项

2. 基础导航

- 中键滚动/按住中键平移，滚轮放缩

- Shift + 中键（或按住滚轮）旋转三维视图

- 鼠标右键菜单快速访问常用功能

- 快捷键：W（墙）、DO（门）、WD（窗）等（可自定义）

四、项目建立与基本建模流程

1. 新建项目与模板选择

- 新建项目时选择合适的模板（建筑、结构、MEP），模板包含预设族库、视图样式、图纸框等。

- 建议企业或团队建立公司模板，统一线型、字体、材料、图例与图纸规格。

2. 设定基准：标高（Levels）与轴网（Grids）

- 在立面或三维视图中绘制标高，标高决定楼层位置与楼板、屋面参考。

- 在平面视图绘制轴网，用于定位柱、墙等构件，并自动在相关视图中显示。

3. 墙体、门、窗的绘制

- 墙（Wall）：选择类型（承重、非承重、复合墙），设置高度或基于标高。

- 门（Door）/窗（Window）：从族库选择或加载族，放置在墙上，参数中可设置宽高、洞口偏移。

- 可通过“编辑类型”复制并修改族类型以满足项目需求。

4. 楼板、屋面、楼梯、栏杆

- 楼板（Floor）：绘制边界并指定结构层次（饰面、结构层）与厚度。

- 屋面（Roof）：可通过边界或遮盖造型创建，注意坡度参数与天沟。

- 楼梯（Stair）：可以使用自动楼梯工具或直线/螺旋楼梯，自动生成栏杆。

- 栏杆（Railing）：可关联楼梯或独立放置。

5. 结构与MEP模型（简要）

- 结构：梁、柱、基础等构件可与建筑模型联动，分析荷载和连接。

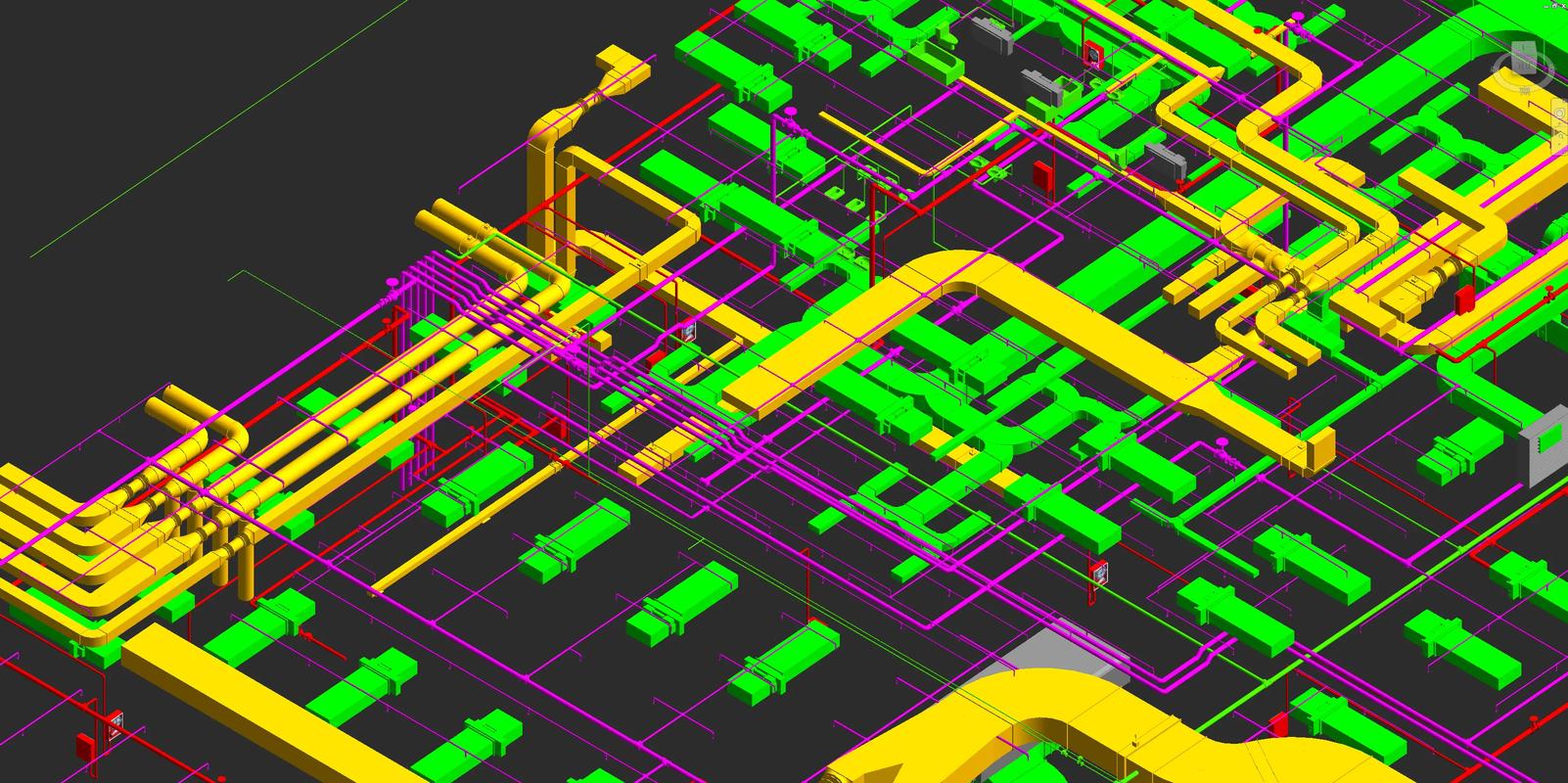

- MEP：管道、风管、电缆桥架布置可在Revit MEP模块中完成，支持碰撞检查。

五、族（Family）与参数化设计

1. 族的类型

- 系统族：墙、楼板、屋面等，不能直接编辑族文件，只能通过“编辑类型”调整参数。

- 载入族（Loadable Family）：窗、门、家具、设备等，可从外部加载（.rfa）。

- 内部族（In-place family）：为特定项目创建的独立实体。

2. 创建与编辑族

- 使用族编辑器（Family Editor）创建参数化构件，定义尺寸参数（长度、宽度、厚度）、材料与可见性。

- 常用参数类型：实例参数（Instance）和类型参数（Type）。实例参数在单个构件上可以不同，类型参数在同一类型的所有构件中相同。

- 推荐将通用构件做成可调参数的族，以便在项目中复用。

六、视图管理与出图

1. 视图种类

- 平面图、立面图、剖面图、详图、3D视图、透视图等。通过视图模板（View Template）统一风格。

- 族的剖切深度、可见性参数可在视图中单独调整。

2. 标注与注释

- 尺寸标注（Aligned, Linear, Angular）、文字说明、引线、材料表记等。

- 使用明细表（Schedules）自动提取构件信息，如门窗表、材料用量表、面积表。

3. 图纸（Sheets）

- 将不同的视图拖入图框（Sheet）中，设置比例、标题栏与注释。

- 输出为PDF或DWG：通过“打印”功能配置打印机/导出选项。

七、案例实战：小型两层住宅从建模到出图（步骤示范）

目标：快速完成一栋两层住宅的基本模型，并生成平面图、剖面图、三维视图与门窗明细表。

步骤概要：

1. 新建项目，选择建筑模板；设置单位（米/毫米）。

2. 在立面视图添加两层标高：0.00（底层）、3.300（顶层）、6.600（屋顶）。

3. 在平面“底层平面”视图绘制轴网（轴A、B、C和轴1、2、3），尺寸间距如6m、4m等。

4. 绘制外墙（厚度240mm）与内隔墙（100mm），设置墙基底到“标高：底层”，顶端限定到“顶层标高”。

5. 放置门（900x2100）与窗（1500x1200），调整偏移与窗台高度。

6. 绘制楼板，定义层间厚度与材料层次（饰面+结构混凝土）。

7. 创建楼梯连接底层与顶层：使用“楼梯”工具，设置踏步高度与数量，使总高度等于楼层差。

8. 绘制屋面或创建坡屋面并添加天沟。

9. 在三维视图打开“隐式线框”或“真实视觉”观察模型，调整材料（墙面、屋面、窗玻璃）。

10. 创建剖面视图并添加剖切线，检查楼板、楼梯与门的连接细节。

11. 制作门窗明细表：在“视图”->“明细表”->“门”选择需要字段（标高、类型、数量、宽高、材质），生成表并放入图纸。

12. 生成图纸集（平面图、剖面图、立面图、3D视图与明细表），统一标题栏并导出为PDF。

八、协同与工作共享

1. 工作共享（Worksharing）

- 启用工作共享后，项目保存为中央文件（Central Model），团队成员基于本地副本（Local）协同编辑，通过“同步与修改”上传更改。

- 需要注意：定期提交、获取最新（Get Latest）、借用元素（Checkout）与冲突处理。

2. BIM 360 / Autodesk Docs

- 云平台支持模型共享、版本管理、审阅、问题跟踪与协作。

- 将项目上传云端实现跨地域协作与基于云的模型融合（Model Coordination）。

九、进阶功能与分析

- 能耗与日照分析：结合Insight或插件进行能耗仿真、白天照度分析。

- 碰撞检测（Clash Detection）：通过Navisworks或BIM 360进行多专业模型的碰撞检测。

- 参数化与族库管理：建立公司族库，使用共享参数（Shared Parameter）统一统计和协同。

- 可视化与渲染：使用Enscape、V-Ray或Revit自带的渲染器进行效果图和漫游。

十、常见问题与解决建议

- 性能问题：开启硬件加速、使用SSD、精简可见图元、按视图裁剪范围加载模型。

- 模型错乱：避免直接在中央模型上建模，应使用本地副本并经常“与中心同步”。

- 丢失族或缺少内容库：安装时选择内容库或从Autodesk线上资源下载对应族。

- 打印比例与线宽：使用视图模板和图纸样式统一设置，避免单个视图手动修改导致不一致。

十一、学习资源与进阶路线

- 官方文档与视频：Autodesk Knowledge Network、官方教程与更新说明。

- 中文社区与课程：国内有大量平台（B站、知乎、CSDN、筑龙网）提供Revit教学与案例解析。

- 实战练习：从小型住宅、样板房到中大型公共建筑逐步挑战，结合结构与MEP协作理解跨专业流程。

- 认证考试：Autodesk Certified Professional（ACP）或国内相关认证，可作为能力证明。

十二、结语与实践建议

从零基础入门Revit，应把重点放在“建模思维”与“参数化逻辑”上：理解标高与轴网的基准作用、族与参数的使用、视图管理与出图规范。实际项目中，良好的模型组织、统一的模板与族库、规范的工作共享流程，能极大提升工作效率与图纸质量。建议新手通过一个完整的小项目反复练习，从建模、族制作、明细表到图纸输出全流程操作，遇到问题再查找资料或向社区提问，逐步形成系统能力。

附：快速键与常用命令（建议记忆）

- W：墙工具

- DO：门工具

- WD：窗工具

- HF：屋面

- ZA：放大整个界面视图

- ZP：窗口缩放

- VG：图元可见性（Visibility/Graphics）

- TL：透明（临时隐藏）

若需要，我可以根据你的需求提供：

- 详细的两层住宅Revit示例项目步骤（含数值与族文件命名建议）

- 常用族的制作教学（例如窗、门、楼梯的参数化族）

- 公司模板和族库的建立流程建议

你希望下一个内容聚焦在哪部分？建模细节、族制作或协作流程？
