随着建筑信息模型（BIM）在工程行业的广泛应用，Autodesk Revit 已成为建筑师、结构工程师、MEP 工程师和施工管理人员的重要工作平台。本文以“Revit入门与进阶教程：BIM建模、族制作与施工出图详解”为蓝本，系统讲解从基础界面与建模流程，到族（Family）制作、图纸出图与施工图深化，再到团队协作与进阶优化的实战要点，旨在帮助初学者快速上手，并为有一定基础的用户提供进阶技巧与规范建议。

一、Revit与BIM基础概念

- BIM定义：BIM（Building Information Modeling）是基于参数化对象的协同工作流程，模型不仅包含几何信息，还包含属性（材质、规格、数量、成本、维护信息等）。

- Revit定位：集成建筑（Architecture）、结构（Structure）与机电（MEP）在同一平台，支持参数化建模、族管理、明细表生成与二维出图。

- 参数化思想：对象通过参数驱动形态与属性，改变参数即更新整个模型，保证一致性与可追溯性。

二、界面与项目初始设置

- 界面构成：功能区（Ribbon）、属性面板（Properties）、项目浏览器（Project Browser）、工作视图窗口、状态栏。

- 项目模板：选择或建立公司标准模板（含视图模板、打印样式、注释符号、族库与共享参数），可显著提高建模与出图效率。

- 基本设置：工程单位（Project Units）、区域、坐标（Project Base Point 与 Survey Point）、楼层（Levels）与轴网（Grids）先行定义，这是整个模型精确定位的基础。

- 视图管理：建立平面、立面、剖面、详图与三维视图，使用视图模板统一显示设置。

三、BIM建模实务（建筑部分）

- 地形与场地：使用“地形（Topography）”工具或导入点云/测量点，设置地形表面与道路、坡度关系。

- 轴网与楼层：先建立轴网（Grid）并锁定尺寸，创建楼层（Levels）并设置楼层标高与楼层高度参数。

- 墙体（Wall）：选择类型（实墙、幕墙、复合墙），使用“编辑类型”定义墙体结构层次（构造层、厚度、材料）。注意墙基底与顶部约束以及楼板连接关系。

- 楼板（Floor）：通过边界绘制或通过拾取墙体边界生成楼板，设置厚度与分层材料，使用坡度与开洞工具处理复杂场景。

- 屋面（Roof）：按边界或拾取墙体生成屋顶，可分为基于模型线的屋面或基于屋顶按坡面编辑。

- 门窗（Doors/Windows）：可放置系统族或自定义族，注意位置约束、类型参数与嵌入式开启方向。

- 楼梯与栏杆（Stairs/Railings）：使用自动生成或手动绘制，注重踏步尺寸、扶手高度与防火分区要求。

- 开洞与穿透：使用“开洞（Opening）”、“开槽（Shaft）”处理竖井与穿墙管道，确保后续机电模型协调。

四、族（Family）制作与管理（核心）

- 族类型：系统族（System Family，如墙、楼板）、载入族（Loadable Family，如家具、灯具）、注释族（Annotation Family，如文字块、图例）与群组（Groups）。

- 族创建流程：

1. 选择族模板（Metric Generic Model、Door、Window、Annotation 等）。

2. 建立参考平面（Reference Planes）与参照线，命名并约束尺寸。

3. 创建几何形体（Extrusion、Blend、Revolve、Sweep、Void）并对齐引用平面。

4. 添加参数（Instance vs Type）：Type 参数用于控制类型间差异（比如材质、尺寸标准化），Instance 参数用于单个实例的个别调整（如现场偏差）。

5. 引入材料与可见性参数（Visibility/Graphic）管理不同细节级别（LOD）。

6. 测试族在不同楼层与墙体中的表现，检查镜像、旋转与样式切换是否稳定。

- 共享参数（Shared Parameters）：用于跨族及明细表统一提取属性，如厂家、编号、维护周期等。要建立共享参数文件（.txt），并在模板中链接。

- 嵌套族与加载族：复杂设备常采用嵌套族（嵌套子族可独立管理），注意嵌套族的连接关系与可选择性（是否可见）。

- 族参数公式与条件：利用简单算术、逻辑表达式控制尺寸联动（if、min、max、abs），提高族的智能化。

- 参数化示例：制作带可调开启角度的窗扇族，建立“窗宽”、“窗高”、“开启角度”为参数，利用Reference Plane与Dimension Label链接。

- 性能建议：避免过度细分复杂曲面与高多边形网格，减少导入CAD文件数量，优化族加载与渲染效率。

五、协同工作与项目管理

- 工作共享（Worksharing）：创建中央文件（Central Model），团队成员使用本地副本（Local File）协同工作，定期同步（Sync with Central）。注意设定工作集（Worksets）以控制访问权限。

- 链接模型（Link Revit/DWG/IFC）：多专业协同时使用关联（Link）模型而不是直接导入，便于独立更新与坐标统一。使用共享坐标（Shared Coordinates）对齐各专业模型。

- 变更管理：使用“变更集/工作集”与界面注释（Markups）跟踪修改历史。定期执行“Relinquish”与“Save as Central”维护文件健康。

- BIM 平台：使用 Autodesk Construction Cloud/BIM 360 或其他 BIM 协作平台实现云端存储、Issue 管理与版本控制。

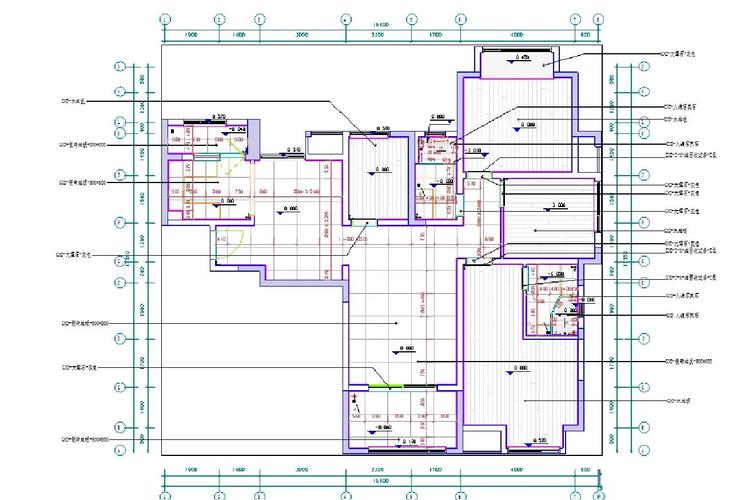

六、施工出图与文档编制

- 视图模板与过滤器：通过视图模板（View Templates）统一图纸风格，利用过滤器进行元素分类与颜色标注（CLOOR codes、施工阶段表达）。

- 注释与标注：标准化标高、尺寸、文字样式、符号（门窗编号、编号表）与轴网编号。使用标注族（Tag）自动标识并绑定族参数。

- 明细表（Schedules）：自动生成门窗表、材料表、数量统计表与工程量清单（BOQ），支持基于参数的分组、排序与计算列（面积、体积、单价、合计）。

- 详图与节点深化：使用“草图视图（Detail View）”与“放大视图”绘制构造节点，插入详图组件（Detail Components）、剖面与材料细部说明。

- 出图模板与图框：建立统一的图纸模板（Title Block），包含项目名、图名、比例、制图单位、图纸编号与审查签字栏。

- 打印与导出：设置打印样式、比例与图层，按需导出为 PDF、DWG（按二维图层分配）、IFC（用于数据交换）、COBie（设施管理交付）。导出时注意裁剪视图比例与线宽控制。

- 施工协调会：在施工协调前生成冲突检测报告（Clash Detection）或导入 Navisworks 进行碰撞检查，提前解决专业间穿透与净空问题。

七、进阶功能与自动化

- 阶段与设计选项：使用项目阶段（Phases）管理新建/拆除/既有及多方案设计（Design Options）比较，便于施工图与投标文件的多场景输出。

- 点云与扫描数据：导入激光扫描点云用于测量既有建筑模型化，配合“拾取点”精确建模。

- Dynamo 与脚本自动化：通过 Dynamo 实现批量建模、参数批量修改、自动生成明细表、复杂几何逻辑与与 Excel 的数据交互，提高重复任务效率。

- 性能仿真：结合 Insight、Green Building Studio 进行能耗分析、日照分析与采光评估，支持早期设计决策。

- API 开发：针对企业需求可开发 Revit 插件，实现定制功能如自动化校核、标准化检查与二次出图。

八、施工深化与现场管理

- 施工详图深化：根据施工节点将模型细化到构件级（如钢构节点、混凝土模板、预埋件位置），输出详图与材料表。

- 施工顺序与车间深化：利用施工阶段与临时构件（Temporary Construction）模拟施工流程与搭接问题。

- 预制与加工下料：通过模型直接生成配筋表、构件尺寸与加工图（与工厂数控设备接口），实现BIM到FAB的闭环。

- 质量与变更控制：施工过程中变更以模型为基准进行标注与审查，确保施工图与现场信息一致。

九、模型维护与交付

- 模型清理：出交付模型前清理未使用的族与视图（Purge Unused）、审查共享参数与族一致性、合并重复族。

- 交付物：提交最终 Revit 模型（含链接）、PDF 图纸套、明细表（含成本）、IFC 文件与维护数据（COBie）。确保模型参数满足设施管理需求。

- 后期运维：将模型与资产管理系统对接，实现设备维护计划、保养记录与寿命周期管理。

十、最佳实践与常见问题

- 命名规范：建立体系统一的命名规则（楼层、视图、族、族类型、明细表），便于检索与管理。

- 模板化：公司模板应包含视图模板、样式、族库与共享参数文件，减少项目初期重复配置工作。

- 性能优化：减少导入高精度CAD、控制族复杂度、合理分割工作集、定期压缩文件（Compact Central）与使用轻量视图（隐藏细节）来提升流畅度。

- 冲突检查：定期在早期进行碰撞检测，避免施工现场频繁变更。

- 常见问题：族尺寸错位（检查参考平面）、明细表数据丢失（检查共享参数）、同步冲突（检查工作集占用与未释放权限）。

学习路径与资源推荐

- 官方教程与帮助中心（Autodesk Knowledge Network）。

- 在线课程（Udemy、Coursera、国内BIM平台）与实操视频。

- 实战练习：从小型住宅项目开始，逐步扩展到多专业协同项目；定期参与BIM交流会或案例研讨。

- 参考书籍与标准：公司或行业的 BIM 执行标准（BIM Execution Plan）、国家或地方的图纸出图规范。

结语

掌握 Revit 不仅是学习软件操作，更是理解参数化建模、信息集成与协同工作的过程。通过系统学习从项目基础设置、建筑建模、族制作、施工图出图到后期交付与运维，结合公司化流程与模板化管理，Revit 能极大提升设计效率、降低沟通成本并增强施工现场的可控性。希望本文为你的 Revit 学习与项目实践提供清晰路线与可操作的技巧，鼓励在实际项目中不断积累经验并持续优化标准化流程。
