Revit 是 Autodesk 推出的建筑信息模型（BIM）软件，广泛用于建筑设计、结构、机电以及施工图出图与数量计算。本文面向“零基础入门”的读者，从安装准备、界面与基本概念入手，逐步讲解从项目建模到施工图出具与协同工作的完整流程，并通过一个实战案例（小型二层住宅）给出详细建模步骤与实操要点，帮助你在短时间内建立系统化的 Revit 学习路径与实践能力。

一、安装与环境准备

1. 系统与硬件要求（概述）

- 操作系统：Windows 10/11（64 位）或更高。

- 处理器：多核 Intel 或 AMD，推荐 4 核以上。

- 内存：16GB 起步，32GB 推荐（大模型建议更高）。

- 硬盘：SSD 推荐，保证读写速度。

- 显卡：支持 DirectX 11 / 专业显卡（NVIDIA Quadro 或 GeForce RTX 系列）更佳。

2. 获取软件与许可证

- 教育版（学生/教师）和商业版：在 Autodesk 官网或授权经销商获得。教育版有时间限制但功能完整。

- 注册 Autodesk 账户并激活许可证（单机版或网络授权）。

- 注意安装时选择 Revit 主程序和必要的附加模块（例如 Revit Structure、MEP 等）。

3. 安装建议

- 先安装最新的 Windows 更新与显卡驱动。

- 关闭杀毒软件或防火墙以避免激活失败（安装后再启用）。

- 安装期间选择默认路径通常最稳定，安装完成后检查启动崩溃日志。

二、Revit 基本概念与界面

1. BIM 基本概念

- BIM = 信息丰富的三维构件集合，构件（Families）包含几何与参数信息，能自动生成平、立、剖视图与数量清单。

- 类型参数（Type）与实例参数（Instance）：类型参数影响同一类型所有实例，实例参数仅影响单个对象。

- 工作集（Workset）用于团队协同，分工管理模型访问。

2. 界面与基本操作

- 功能区（Ribbon）：按“建筑/结构/机电”等工作集切换工具。

- 项目浏览器（Project Browser）：管理视图、族、图纸与明细表。

- 属性面板（Properties）：显示对象或视图的参数。

- 视图窗口：平面、立面、三维视图等。

- 常用操作：鼠标中键旋转、滚轮缩放、双击中键平移、Esc 取消命令。

3. 常用快捷键（建议记忆）

- WA：墙（Wall）

- DR：门（Door）

- WN：窗（Window）

- SL：直线（Line）绘制

- ZX：切换截断线（隐藏/显示）

- VG：可见性/图形替代（视图显示控制）

- UNDO：Ctrl+Z

三、项目建模前的设置

1. 模板与项目单位

- 新建项目时选择合适模板（Architectural、Structural 或 MEP）。

- 检查并设置项目单位（长度、面积、角度、材料等）。

2. 标高与轴网（Levels & Grids）

- 先建立标高（Level），常见：地面、层高、屋面以及楼梯中间平台。

- 建立轴网（Grid）定义建筑轴线位置，便于定位构件与注释。

3. 工作平面与参考平面

- 参考平面用于建立族、进行对齐与约束。

- 使用锁定（Lock）和约束（Constraints）保证元素随标高或轴网变化而联动。

四、典型建筑构件建模流程

下面以常见构件为例，说明创建方法与注意事项。

1. 墙体（Wall）

- 选择合适墙类型（承重/非承重、复合/单层），可在类型属性中设置结构层厚度、标高约束与剖面位置。

- 使用对齐（Align）与锁定保持墙与轴网或标高一致。

- 墙端连接方式：注意墙与墙相交的连接（join/不 join），影响截面显示与数量。

2. 楼板（Floor）

- 按区域或边界绘制楼板边界，设置楼板类型（现浇、预制），材料与结构层。

- 楼板边界需闭合，边缘样式会影响出图线型。

3. 屋顶（Roof）

- 有基于边界的屋顶和按坡面抽出（Roof by Extrusion）。

- 设置坡度、檐口高度与屋面层次。复杂屋顶可分段建模并使用切割/合并工具。

4. 门窗（Door & Window）

- 从族库加载或自建族，插入时注意类型选择与偏移设置。

- 调整开口位置并在墙上自动切割开洞。

5. 楼梯与栏杆（Stairs & Railings）

- 楼梯可用自动楼梯（Stair by Component）或草图楼梯（Stair by Sketch）。

- 设置踏步、踏面宽度、扶手高度，Revit 会自动生成栏杆。

6. 基础与结构

- 基础（Foundation）包括条形、独立基础及承台，结构族通常与结构工程师协作设置。

- 使用结构柱、梁与连接工具管理荷载路径。

五、族（Family）与参数管理

1. 理解族类型

- 系统族（System Families）：墙、楼板、楼梯等，无法在族编辑器中单独保存为文件。

- 可加载族（Loadable Families）：门窗、家具、灯具，.rfa 文件，可打开编辑。

- 注释族（Annotation Families）：符号、标签、图例。

2. 参数类型

- 本项目参数（Project Parameter）：在项目内可为多个类别添加统一参数（但不可共享）。

- 共享参数（Shared Parameter）：用于不同项目、不同类型之间共享且可导出到明细表和 IFC。

- 使用参数进行数量计算、材料替换和过滤视图。

六、视图管理、标注与出图

1. 视图类型

- 平面视图、立面、剖面、三维视图、明细表、透视视图（Render）等。

- 视图范围（View Range）控制平面视图的显示深度。

2. 标注与注释

- 使用尺寸标注（Aligned）、文本（Text）、材料标注、详细图（Detail）补充说明。

- 明细表（Schedule）用于材料清单、门窗表、面积表、构件数量统计等。

3. 图纸（Sheets）

- 将视图拖到图纸上排版，设置图框与标题栏，并统一管理编号、版次与信息。

七、协同工作与模型交换

1. 工作共享（Worksharing）

- 启用工作共享将项目保存为中央模型（Central Model），团队成员创建本地副本（Local）。

- 使用工作集（Worksets）分配模型区域，避免冲突。

2. 链接与导入

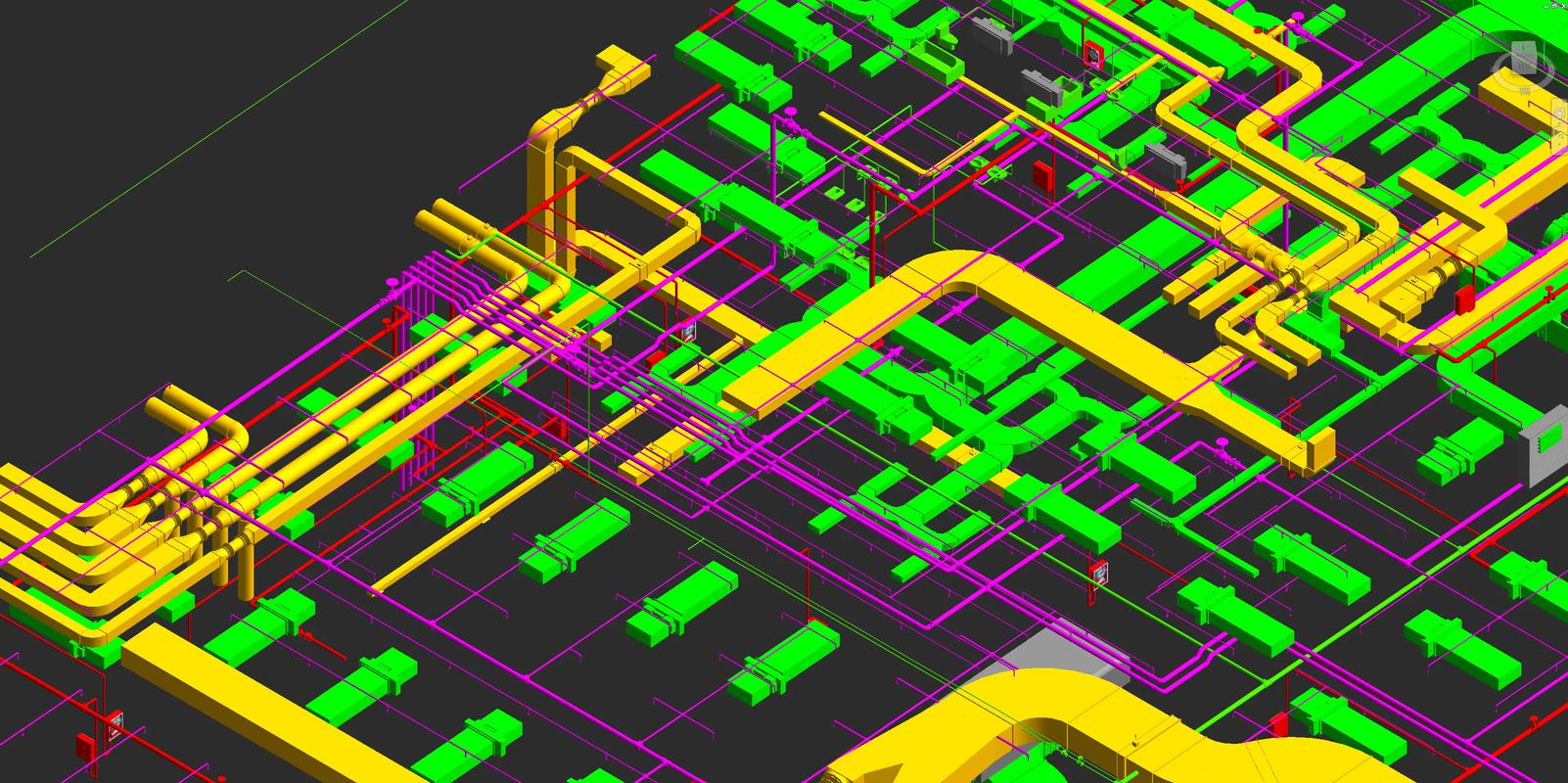

- 链接 Revit 模型（Link Revit）实现多专业协同。

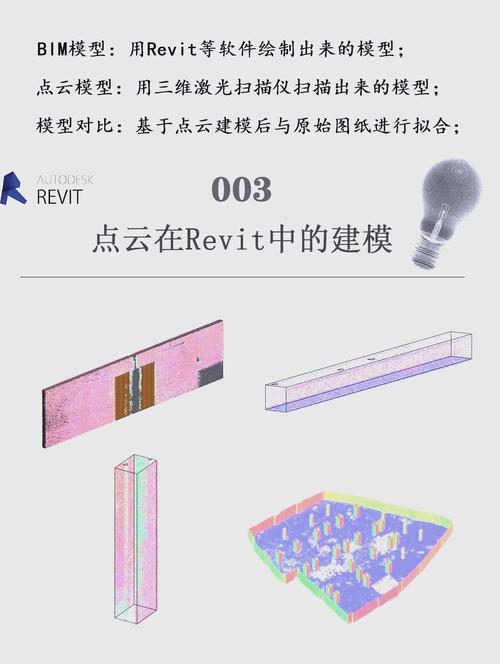

- 导入/链接 CAD（DWG）、IFC 文件或点云（Point Cloud）以辅助建模。

- 注意坐标体系和共享坐标（Shared Coordinates）设置，保证不同模型位置一致。

3. 文件交换与碰撞检测

- 导出 IFC、IFC 版本选择需与下游软件兼容。

- 使用 Navisworks 进行碰撞检测与施工协调，或在 Revit 中使用“冲突检查”插件。

八、可视化与渲染

- Revit 自带简单渲染功能，可调材质、灯光与环境。更高级渲染可导出到 Twinmotion、3ds Max、Enscape、Lumion 等实时渲染软件。

- 注意材质贴图分辨率、光照设置和相机视角，渲染输出常用于设计汇报和投标资料。

九、实战案例：二层小型住宅建模（步骤详解）

案例概述：占地 10m x 8m 的二层住宅，包含客厅、厨房、三间卧室、两间卫生间、阳台、屋顶坡屋面与楼梯，目标输出施工图、门窗表与材料清单。

1. 准备阶段

- 新建项目，选择建筑模板。

- 设置项目单位（米、平方、毫米），建立图纸比例（1:100、1:50、1:20）。

- 导入或绘制建筑外轮廓参考平面（如果有外部平面图，先作为 DWG 链接）。

2. 建立标高与轴网

- 在立面视图中建立标高：地面±0.000、二层地面 +3.300、屋面 +6.500（示例）。

- 创建纵横轴网 A、B、C、1、2、3 等，轴线间距根据建筑尺寸设置（如长 10m, 宽 8m）。

3. 绘制外墙与内墙

- 选择外墙类型（厚度 240mm 承重墙），沿轴网绘制轮廓墙。

- 绘制内墙（非承重 100mm），并使用偏移约束（墙芯对齐、墙基线）确保整齐。

4. 插入楼板与楼梯

- 在一层视图绘制楼板边界，指定楼板层次与结构厚度（如 150mm 混凝土）。

- 创建楼梯：选择“自动楼梯”，设置踏步数、踏面宽度、扶手。检查楼梯在平面与剖面中的连通。

5. 开口（门窗）

- 在墙上插入门（外门 900x2100，内门 800x2100），调整门类型与门槛高度。

- 插入窗户（如 1200x1500 客厅窗），注意窗台高度设置与朝向。

6. 屋顶建模

- 在屋面标高上，选择“屋顶—按边界”，绘制屋顶边界并设置坡度。

- 对于复杂坡屋顶，拆分坡面并合并接缝，确保檐口一致。

7. 阳台、栏杆与外墙装饰

- 绘制阳台板，添加栏杆系统，设置材质（如钢栏杆或玻璃栏）。

8. 建筑构件细化

- 添加门窗细节（门槛、窗台、窗套）。

- 增加家具族简化布置，用于功能布局与日照分析。

9. 剖面、立面与三维检查

- 创建主要剖面视图，检查楼层净高、楼板厚度、楼梯坡度等。

- 在 3D 视图中检查开口与剖切，确保模型无明显冲突。

10. 出图与明细表

- 创建图纸：总平面、各层平面、剖面、立面、细部节点。

- 建立门窗表、构件数量表（墙体面积、楼板面积、混凝土体积）。

- 设置图纸注释、图框、比例并导出 PDF 或 DWG。

十一、常见问题与解决建议

- 模型变慢：检查视图中可见元素数量、视图细节级别、裁剪范围，关闭不必要的显示（如高反射材质、点云）。

- 坐标偏移：使用共享坐标统一基准，导入 CAD 时选择“自动 - 中心到中心/内部至内部”并校对坐标。

- 材料/族错误：优先使用受控族库或统一族库，避免从不同来源直接粘贴导致参数不一致。

- 工作共享冲突：常规提交/同步模型，避免长时间占用关键工作集，做好注释（Check-out 说明）。

十二、进阶学习与实践建议

- 学习 Dynamo：可实现参数化建模与自动化任务（如批量创建族、生成复杂楼梯）。

- 掌握 IFC 标准：利于多平台协同与软件互通。

- 学习视图过滤器（View Filters）与参数化明细表，提升图纸质量与生产效率。

- 加强团队协作流程：制定命名规则、族库管理、模型分区与审核流程（Model QA/QC）。

结语

从零开始学习 Revit，关键在于理解 BIM 原理、熟练掌握模型构建流程以及良好的项目与族管理习惯。本文提供了完整的学习路径与实操案例，希望能帮助你快速入门并建立系统化的 Revit 建模能力。接下来建议以小型项目反复练习（至少完成 3 个不同类型的案例），同时结合视频教程与官方帮助文档逐步深入。祝你在 BIM 学习与实践中取得快速进步！
