引言

Revit 是由 Autodesk 推出的建筑信息模型（BIM）软件，广泛应用于建筑、结构、机电及可持续设计领域。相比传统 CAD，Revit 把几何信息与构件属性、参数、材料、构造关系等数据结合，支持协同设计、定量统计、施工出图和可视化表达。本文以“零基础到项目实战”为主线，系统讲解 Revit 的核心概念、界面与基本操作，提供一个完整的项目实战流程（含视频学习与案例练习建议），并列出常见问题与优化技巧，帮助初学者快速上手并进入工程应用阶段。

一、BIM 思想与 Revit 的定位

- BIM 是一种以模型为核心的协同设计方法，模型中每一个构件都携带属性信息，可以用于计算、碰撞检查、能耗分析等。

- Revit 是面向 BIM 的平台，支持建筑（Architectural）、结构（Structural）及机电（MEP）模块，通过族（Families）定义构件，通过参数管理信息。

- 学习目标不仅是学会绘图命令，更要理解参数化建模、视图表达、出图与协同工作流。

二、初识界面与工作环境

- 主要界面元素：功能区（Ribbon）、属性（Properties）面板、项目浏览器（Project Browser）、视图窗口、视图控制栏（View Control Bar）与状态栏。

- 模板选择：建筑、结构、机电模板各有预设族与样式；建议初学以建筑模板开始。

- 单位与坐标：新建项目后先检查项目单位（长度、角度、面积）、项目北向设置与项目基点。

- 视图类型：平面（Floor Plan）、立面（Elevation）、剖面（Section）、三维（3D）、轴测视图（Isometric）、透视相机（Perspective）。

三、建模基础：从“框架”到“详图”

1. 创建标高与轴网

- 水平标高（Levels）是楼层与楼板高度的基础，所有垂直构件以标高为参照；

- 轴网（Grids）用于布置柱网与对齐构件，建议在建模初期精确绘制并锁定尺寸。

2. 墙、门、窗与幕墙

- 墙（Wall）有“系统族”（System Family）和“可加载族”（Loadable Family）之分，设置厚度、构造层（Structure）与材质；

- 门（Door）、窗（Window）通常为载入族，选择挂接标高并设置型式与尺寸；

- 幕墙（Curtain Wall）用于大面积玻璃幕墙，可编辑幕墙网格（Grid）与幕扇（Panel）。

3. 楼板、屋面与楼梯

- 楼板（Floor）支持边界绘制或拾取墙体生成；注意设置楼板厚度与结构层；

- 屋面（Roof）常用按边界绘制或按屋顶坡度生成；屋面檐口、檐沟需单独处理；

- 楼梯（Stairs）可用“自动楼梯”或“踏步+梁板”手动建模，现代版本支持多样化参数控制。

4. 结构构件与机电预留

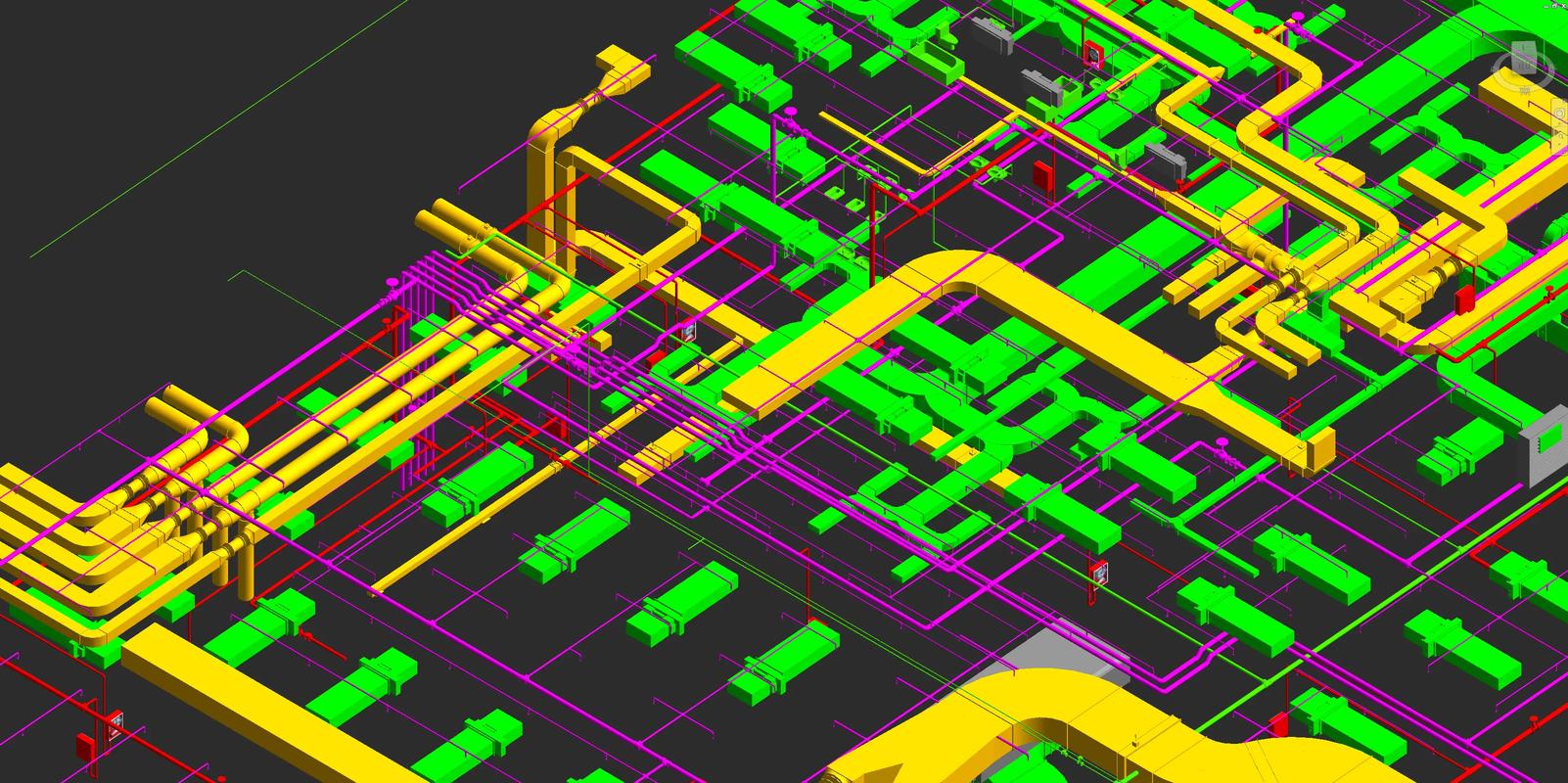

- 柱、梁、基础等结构构件在结构模板中更为完善；机电系统（风管、管道、电缆桥架）在 MEP 模块中建模并布线。

- 在建筑模型中预留机电空间与竖井，便于后续碰撞检测。

四、族（Families）与参数化建模

- 家族类型：系统族（墙、楼板等）与可加载族（窗、家具、灯具）。

- 家族编辑器：在族编辑器中建立参考平面、添加尺寸标注并绑定参数（Type/Instance），实现尺寸与形状的参数化。

- 参数分类：项目参数、族参数、共享参数；共享参数可跨项目、用于标注与明细表。

- 嵌套族与关联：复杂构件可使用嵌套族或受参考类别控制的子族。

五、视图控制与出图准备

- 视图样式：切换真实（Realistic）、着色（Shaded）、线框（Wireframe）、隐藏线（Hidden）等。

- 视图范围（View Range）与剖切平面会影响平面图中显示的构件；设置不当会出现墙体不显示等问题。

- 线型、图层（在 Revit 中为类别）与可见性/图形覆盖（VG）管理图纸表达。

- 标注与标签：尺寸、文字、标签（Tag）和关键注记（Keynote）应统一标准，使用视图模板（View Template）保证一致性。

- 明细表（Schedules）：窗口/门/房间/构件数量与材料计算，设置字段、过滤、排序与计算公式。

六、项目协同与工作共享

- 中央模型（Central File）与本地副本（Local File）：开启工作共享（Worksharing）生成中央文件供多人协同。

- 工作集（Worksets）：按专业或楼层分配工作集，控制可见性与编辑权限；注意同步（Synchronize）与释放元素（ relinquish ）操作。

- 链接模型（Link Revit/CAD/IFC）：规范命名、定位与裁剪，避免直接复制粘贴导致数据冗余。

- 协调流程：使用第三方碰撞检测工具（如 Navisworks）或 Revit 内部的协调审查（Coordination Review）进行碰撞检查与问题记录。

七、渲染与可视化

- 内置渲染器与外部插件（Enscape、Lumion、Twinmotion）可快速生成高质量效果图与动画。

- 材质管理：材质包括外观、物理属性与渲染参数，注意贴图分辨率与 UV 设置。

- 光照：自然光（太阳/天光）与人工光源（点光、面光），渲染设置影响输出时间与效果。

- 导出：FBX 用于导出至实时渲染引擎，DWG 用于出施工图，IFC 用于开放数据交换。

八、项目实战案例（以两层住宅为例：从开模到出图）

此处给出一个典型项目的分阶段操作步骤，适合配合视频教程逐步实践。

阶段一：项目准备

- 新建项目，选择合适模板；设置项目单位、项目北向与图纸标准（字体、线型、标注样式）。

- 在平面视图中创建标高：First Floor、Second Floor、Roof。绘制轴网并标注轴号，锁定关键尺寸。

阶段二：主体建模

- 按轴网绘制外墙与内墙（选择墙类型并调整厚度与构造层）；使用“开口”工具或放置门窗族。

- 建立楼板：分别按每层绘制楼板轮廓并设置结构层；施加开洞给楼梯位置。

- 做屋顶：以屋顶视图绘制檩条或按边界创建屋面并设置坡度。

- 楼梯与栏杆：用自动楼梯命令生成楼梯并添加栏杆，检查踏步数与高度是否符合规范。

阶段三：细化与族制作

- 若需要自定义门窗、阳台栏杆或家具，进入族编辑器制作族文件，设定参数后加载回项目。

- 添加厨房、卫浴设备与固定家具，布置插座、灯具的管槽预留（若涉及机电初步设计）。

阶段四：视图整理与标注

- 创建剖面、立面、天花板平面（RCP）和三维视图，设置视图模板统一显示规则。

- 添加尺寸标注、楼层高度标注、材料标注与文字说明。生成房间（Rooms）并设置房间名称与面积。

阶段五：明细表与图纸输出

- 建立门窗明细表，设定字段（宽度、高度、数量、材料），添加过滤与合计功能。

- 制作图纸（Sheets），拖拽视图到图纸中，添加标题栏、项目基本信息与修订栏。

- 输出打印或生成 PDF，检查线重、比例与字体清晰度。

阶段六：协作与交付

- 若为多专业项目，创建链接模型（结构/机电），进行碰撞检查并记录修改事项。

- 导出 IFC 供项目管理或施工方使用；若需要施工图纸，按专业拆分出结构图与机电图纸集。

九、常见问题与解决策略

- 元素不显示：检查视图范围、过滤器、工作集中元素是否被借用、元素是否在当前阶段可见。

- 模型变慢：减少视图中同时开启的详细级别，关闭不必要的类别显示，使用链接模型而非复制。

- 同步冲突：频繁同步中央模型，及时处理冲突与释放占用元素，避免长时间独占。

- 尺寸失锁或错位：避免盲目锁定参考关系，使用关联尺寸（Aligned Dimension）并在族中合理使用约束。

十、性能优化与项目管理建议

- 模板化与族库建设：建立公司/团队模板（含图框、明细表样式、视图模板），统一出图标准。

- 清理模型：定期 Purge Unused（清除未使用项目内容），压缩中央文件减少文件体积；拆分超大模型为链接文件。

- 版本控制：明确 Revit 版本号与插件版本，项目开始前统一软件环境。

- 培训与流程：制定 BIM 执行计划（BEP），规定命名规则、图层/类别使用规范、文件交付节点。

十一、学习路线与视频/案例使用建议

- 学习顺序建议：BIM 基础概念 → 界面与基本命令 → 建模主构件（墙/门/窗/楼板/屋顶）→ 视图/出图 → 族入门 → 协同与导出。

- 视频学习方式：跟随项目案例视频逐步建模，边看边做，重复练习族编辑器与明细表制作。建议结合官方教程、BIM 社区与中文授课视频。

- 案例练习：从小型住宅逐步扩展到多层住宅、商业综合体或小型办公楼，练习与结构/机电的联动。

结语

从零基础到能够独立完成一个小型项目的 Revit 学习并非一蹴而就，但遵循“从基础命令到参数化思维，再到项目协同”的学习路径，结合系统的案例练习与视频教学，掌握 Revit 的核心技能是完全可实现的。实践中要注重模型的组织、参数化设计的思维培养以及团队协作流程的规范化。希望本文能为你的 Revit 学习和项目实战提供清晰的路线图与实操要点。若你需要，我可以基于上面的两层住宅案例，生成一套逐步可跟做的视频脚本或具体操作清单（含每一步的命令与参数设置），帮助你带着模型一步一步完成整个项目。
