简介

Revit 是领先的 BIM（建筑信息模型）软件，用于建筑、结构、机电及施工管理全过程建模与协同。本文面向零基础读者，结合入门观念、操作要点与实战流程，帮助你在“安装→建模→族（Families）→出图→协同”中系统掌握 Revit，以便快速上手并参与真实项目工作流。内容兼顾理念、步骤与常见问题，适用于 2024-2025 年 Revit 主流版本。

一、准备与安装

- 系统与许可：确认电脑满足官方最低硬件要求（多核 CPU、16GB+ 内存、支持 GPU 的显卡、SSD 推荐）。获取 Autodesk 账号并购买/试用 Revit 授权（单机/网络/教育版或 Autodesk Construction Cloud 集成）。

- 下载与安装：登录 Autodesk 账户下载 Revit 安装包，按提示选择语言与安装位置。安装时可同时安装 Revit 插件（Dynamo、Autodesk Viewer、本地渲染组件等）。

- 初次设置：启动后设置单位（项目→项目单位），模板（选择合适的建筑/结构模板）、图纸样式与打印机。建议新建公司或项目模板，保存常用符号、注释样式与视图模板以提高效率。

二、界面与基础操作

- 界面组成：Ribbon（功能区）→属性（Properties）→项目浏览器（Project Browser）→视图区。熟悉左上角“应用菜单”和快速访问工具栏。

- 视图导航：鼠标中键拖动平移，滚轮缩放，按住Shift+中键可旋转三维视图；视图控制栏用于可见性/图形替代、细节层次、视觉样式（线框/着色/真实感）。

- 常用命令（可自定义快捷键）：MV（移动）、CO（复制）、RO（旋转）、AL（对齐）、TR（修剪/延伸）、DI（对齐标注）、WT（并列视图）、ZA（缩放全部）。

- 工作流程理念：Revit强调参数化与关联关系，尽量通过“族+参数”控制，而非大量单独对象的手工修改。

三、项目搭建：从模板到场地

- 新建项目：选择合适模板（建筑/结构/机电），设置项目单位、坐标。导入或链接场地 CAD（Topo）或 IFC，确认坐标系统与标高基准（共享坐标/项目北方向）。

- 标高与轴网：先建立 Levels（楼层标高）和 Grids（轴网），这是后续墙、梁、楼板的基准。命名要规范（如 A-B、1-2、F1、F2）。

- 轴网与标高关联：使用视图模板与工作集管理视图的可见性，便于多人协作时控制视图共享。

四、建筑基本构件建模

- 墙（Wall）：选择墙类型（复合墙/承重墙），设置高度/连接到标高，使用“编辑轮廓”制作复杂轮廓。注意墙与楼板、门窗的交接关系。

- 门窗（Door/Window）：在族库中放置标准门窗，必要时载入厂商族。使用“类型参数”管理洞口尺寸、材料与嵌件。

- 楼板（Floor）：在平面视图绘制边界并指定楼板类型与构造层次，注意楼板与墙的连接方式（嵌入/切割）。

- 屋顶（Roof）：通过平面绘制或基于屋顶轮廓创建，复杂屋面可采用坡度/屋脊工具或建模族。

- 楼梯与栏杆（Stair/Railing）：使用楼梯向导快速生成标准楼梯，或手动创建踏步与扶手。现代 Revit 支持坡道与复杂楼梯构造。

- 开洞与构造细节：使用“开口”命令或族来处理设备孔洞；使用“连接/修剪”处理墙-楼板-屋顶之间的细节，避免图纸冲突。

五、族（Families）与参数化建模

- 族分类：系统族（墙、楼板等，不能编辑族文件）与族文件（.rfa，可编辑的构件，如门窗、家具）。学会创建族是提高建模效率与模型一致性的关键。

- 参数类型：共有参数（Shared Parameters，可跨项目使用用于调度与标签）、项目参数（Project Parameters，限定于当前项目）、族参数（仅在族内使用）。理解类型参数（Type）与实例参数（Instance）的差异。

- 族创建步骤：在族模板创建参照平面→添加尺寸约束→添加参数并绑定（类型/实例）→添加几何体/布尔运算→保存并加载入项目。常用技巧：使用可见性参数管理不同尺寸/选项；用参数公式控制尺寸关系。

六、注释、出图与明细表

- 标注与标签：使用标高、轴网、房间标注、门窗标签、材料标注等。确保标签引用正确的参数（如门宽、材质）。

- 图纸与视图：创建立面、剖面、细部视图，使用视图模板统一图层样式、线重与文字样式；将视图拖入图纸（Sheet）并设置比例。

- 明细表（Schedule）：生成房间表、门窗表、材料表等，使用字段、过滤、排序、分组并添加计算列（面积、体积、数量）。明细表可作为合同量清单（BOQ）基础。

- 标准化：建立公司模板包含图框、标题栏、图层标准、注释样式与视图模板，提高交付一致性。

七、协同工作（Worksharing）与云协作

- 工作集与工作共享：启用工作共享（Worksharing）生成中央文件（Central File），成员通过本地副本（Local File）工作并提交（Sync with Central）。合理划分工作集（建筑/结构/机电/场地）减少冲突。

- 冲突与保留：学会使用“更新-接收其他用户更改”（Reload Latest）与“同步”频率，避免长时间未同步造成冲突。使用“占用”功能避免关键元素被他人修改。

- 云协作：与 Autodesk Construction Cloud 或 BIM 360 集成可以实现云端模型管理、版本控制与问题跟踪（Issue）。注意权限管理与文件命名规范。

八、机电与结构基础

- 结构建模：使用结构柱、梁、基础等系统族，布置荷载与连接点，导出到结构分析软件（如 Robot/ETABS）时保持族与参数一致。

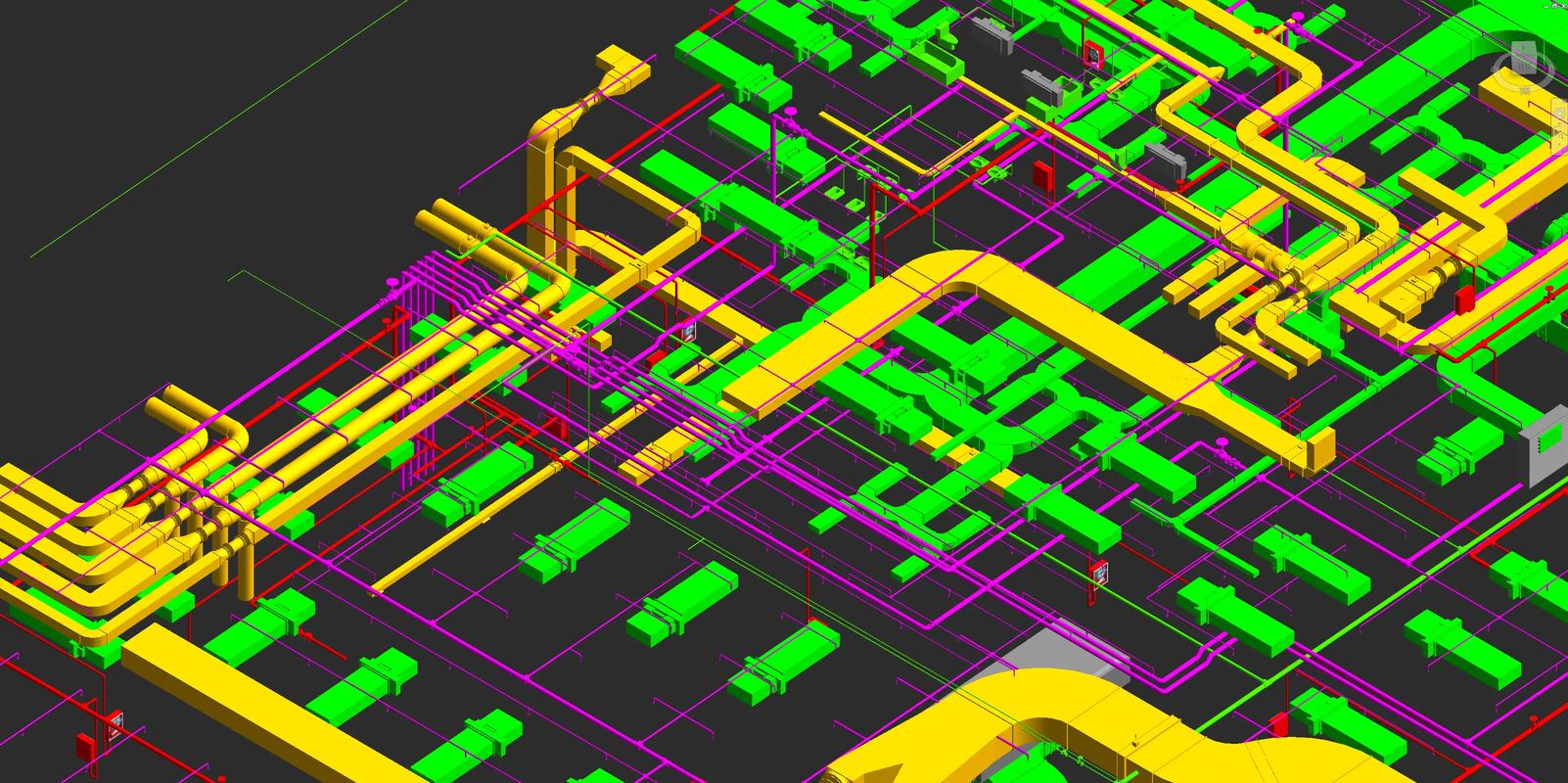

- 机电模型（MEP）：Revit MEP 提供风管、管道、设备与线路布置，使用系统与负荷分析工具生成管径、风机等建议。机电模型需注意空间协调（碰撞检查）与机房布置。

- 协调（Clash Detection）：使用 Navisworks 或 BIM 360 的协调工具进行碰撞检查，定期清理并解决碰撞报告，保证现场可施工性。

九、渲染、可视化与输出

- 可视化：利用 Revit 自带的光线追踪或与第三方渲染器（Enscape、Lumion、3ds Max）结合实现实时漫游与高质量效果图。设置材质、环境光、相机与曝光。

- 导出：常见导出格式包括 DWG（二维/三维）、IFC（开放 BIM 交换）、FBX（用于渲染/漫游）、DWF/PDF（图纸输出）。导出前检查视图可见性、图纸比例及图层映射。

- 打印与出图：使用打印机/发布（Batch Print）批量输出多个图纸，注意线型、比例与输出清晰度。

十、进阶功能与管理

- 视图模板与过滤器：使用视图模板统一项目视图设置；过滤器用于按参数着色或隐藏不需显示的对象（如按专业/材料/施工阶段）。

- 分期（Phasing）与施工规划：使用 Phasing 管理既有/新建/拆除元素，生成施工阶段图与数量统计。

- 分区与房间：使用房间对象与房间边界自动计算建筑面积、使用率与功能分区。

- 参数公式与计算：在参数中使用公式自动计算尺寸或数量（如面积乘系数），提高族智能化。

十一、实战案例：小型住宅项目实操流程（示例）

1. 项目准备：新建项目并导入场地 CAD/点云，建立项目基准与坐标。创建 Levels（地面、二层、屋顶）与 Grids（轴网）。

2. 方案草图：用楼板/墙/窗快速建立体量，使用房间/房间面积评估空间布局。若需外形快速验证可用 Massing（体量建模）。

3. 详细建模：按照标高绘制外墙与内墙，布置门窗、楼梯、楼板与屋顶；插入家具与设备以检查净高与疏散。创建必要的族或加载厂商族。

4. 机电协调：机电专业建立风管、强电、弱电布线，进行粗配管/风管尺寸，并与结构协同检查冲突。

5. 出图与统计：生成立面、剖面、节点详图；制作门窗、房间、材料和工程量明细表；将视图布入图纸并校对标题栏与图纸编号。

6. 协同与审查：上传中央模型到 BIM 平台，进行碰撞检测并整理问题清单（Issue），迭代修改直至合格。

7. 最终交付：导出 IFC/DWG 与 PDF 出图，打包族与说明文档交付甲方或施工单位。

十二、常见问题与解决建议

- 模型变慢：检查视图中显示的细节层次、隐藏未必要的链接、清理未使用的族与视图、启用工作集分离并使用本地文件。

- 尺寸不准：核对项目单位与标注单位，检查族中的参考平面是否绑定正确参数。

- 协同冲突频繁：增加同步频率，合理划分工作集，避免多人同时编辑同一元素。

- 字体/图层问题：输出前检查图纸样式、字体嵌入和 CAD 导出设置，防止打印错位或字体缺失。

十三、学习资源与继续提升

- 官方资源：Autodesk Knowledge Network、官方培训课程与认证（Revit Certified Professional）。

- 社区与教程：国内外 B站教学、知乎/掘金/博客文章、Revit 中文论坛、YouTube 教学及案例分享。

- 插件与生态：学习 Dynamo（可视化脚本）实现自动化任务，掌握 Navisworks（碰撞检测）与 BIM 360（协同管理）将显著提升项目能力。

结语

从零开始学 Revit 需要理解 BIM 思维：以“信息”而非仅“线型”为核心。循序渐进地掌握界面、建模、族与参数、出图与协同，结合真实项目反复练习，你将逐步建立起从概念设计到施工图交付的完整能力。开始时建议以小型项目练手，逐步承担更复杂的协同任务与族开发。祝你学习顺利，早日成为高效的 BIM 建模工程师。
