随着BIM（建筑信息模型）在工程设计、施工与运维领域的广泛普及，Autodesk Revit 已成为建筑师、结构工程师、机电工程师和施工管理人员必备的软件工具之一。“Revit入门到精通：完整教程 实例项目（含免费视频与素材）”旨在帮助学习者从零基础掌握 Revit 的核心概念、实际建模技能、协同工作流程与高级自定义技巧，最终能够独立承担从方案设计到施工图出图、模型交付与可视化演示的全过程。本文将围绕该主题，提供一篇系统性、可操作性的长文教程，覆盖安装配置、界面与导航、建模流程、族（Family）制作与参数管理、协同工作（Worksharing/云端）、可视化与渲染、Dynamo 自动化脚本及一个完整示例项目实战，并附上学习资源与技能提升建议。

一、Revit简介与应用场景

- 什么是 Revit：基于参数化信息模型（BIM）的建筑设计软件，可以在一个集成模型中完成建筑、结构、机电（MEP）设计，支持二维平面图、三维模型、立面剖面、详图、数量统计与施工文档的实时联动更新。

- 适用场景：方案设计、施工图绘制、工程量统计、碰撞检查（与 Navisworks 配合）、能耗分析、可视化渲染、施工模拟与进度联动（4D/5D BIM）。

二、安装与环境准备

- 系统需求：建议使用 64 位 Windows 系统（最新 Revit 版本参考 Autodesk 官方最低与推荐配置），多核 CPU、独立显卡（支持 OpenGL/DirectX，带 4GB 以上显存更佳）、16GB+ 内存、SSD 存储可显著提升加载与保存速度。

- 许可证选择：单机许可、网络许可、或订阅（Autodesk Account）。教育版可申请学生/教师许可。

- 初始化配置：安装后建议导入公司标准模板（.rte），设置单位（Project Units）、图纸标准（字体、线型、标签）、族库路径、默认视图样式。

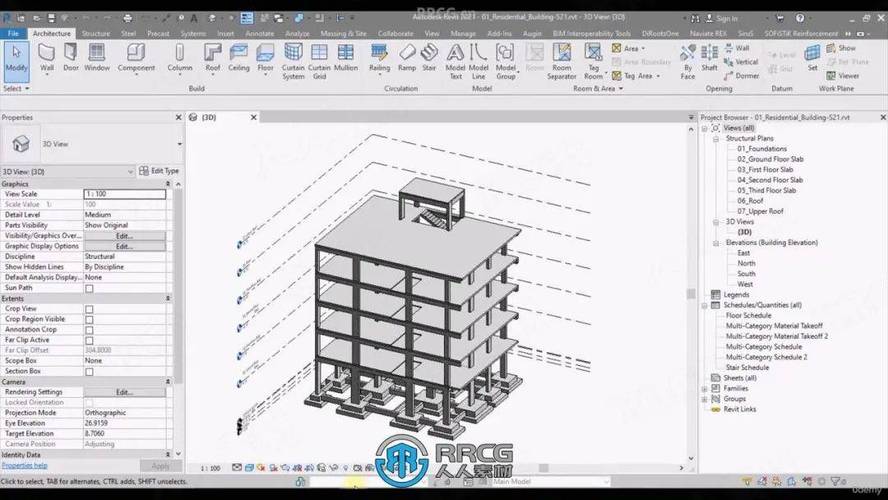

三、界面与基本操作

- 主界面模块：功能区（Ribbon）、项目浏览器（Project Browser）、属性面板（Properties）、视图窗口、快捷工具栏、状态栏。

- 常用视图类型：平面图（Floor Plan）、立面（Elevation）、剖面（Section）、三维视图（3D View）、透视/正投影区别。

- 基本导航：中键旋转、滚轮缩放、Shift+中键平移、视图放大/缩小、双击中键自适应（Fit）。

- 快捷键建议：WA（Wall）、DL（Door）、WN（Window），VV/VG（可见性/图形替换）、WT（并排视图），习惯自定义常用快捷键以提高效率。

四、从平面到三维：典型建模流程

1. 项目设置

- 创建项目：基于模板新建 .rvt，设置工程单位、项目坐标（Shared Coordinates）、楼层(Levels）与轴网（Grids）。

- 建议先建立关键 Levels（地面、楼层、屋顶、屋面板、基坑等），为后续墙体、楼板、楼梯等提供基准。

2. 绘制轴网与定位

- 轴网用于定位结构与构件，利用矩形轴网、线性轴网、标注标高约束等。

- 建议创建轴号、轴名标准，便于图纸标注与施工交底。

3. 墙体（Wall）

- 选择合适的墙类型（单层/多层复合墙），设置厚度、结构层次、材料。

- 使用对齐（Align）、约束（Lock）、偏移（Offset）与约束到楼层（Attach Top/Base）等功能。

- 创建洞口（Door/Window）与开口（Shaft Opening）。

4. 楼板（Floor）与屋面（Roof）

- 楼板：可使用边界绘制或面板命令，设置结构层次、厚度与切割边界。

- 屋面：屋顶按坡度绘制或基于屋顶轮廓生成，注意屋檐、滴水线、屋面材料等细节。

5. 门窗（Door/Window）

- 从族库加载合适的族，或自制族以满足设计要求。

- 掌握门窗的摆放、标注高度（Sill、Head）、连接细节及窗台、窗洞偏移。

6. 楼梯、栏杆（Stairs/Railings）

- 楼梯可使用系统楼梯或步级楼梯生成器，设置踏板宽度、扶手高度、楼梯类型（直跑、旋转、间断平台）。

- 栏杆可自动从楼梯或楼板边缘生成，也可自定义族样式。

7. 结构、机电模型（结构梁、柱、风管、电缆桥架等）

- 结构模型可与结构工程师协同，保留适当的构件信息供计算。

- 机电模型通常使用专门的 MEP 版本或在协作中分别建立，然后进行碰撞检查。

五、族（Family）与参数管理

- 族类型：系统族（Walls, Roofs, Floors 等）与可加载族（Loadable Family，如门窗、灯具、家具）。

- 族编辑器基本流程：创建参照/参考平面、参数化尺寸（尺寸标注关联参数）、材料和可见性设置。

- 参数类型：实例参数（Instance）与类型参数（Type）；尺寸参数、文本参数、材料参数；共享参数（Shared Parameters）用于跨项目、跨专业一致性和导出到 schedules/IFC。

- 建议规范：命名规则一致、参数分组明确、族尽量少用 hard-coded 数值，多用参数驱动。

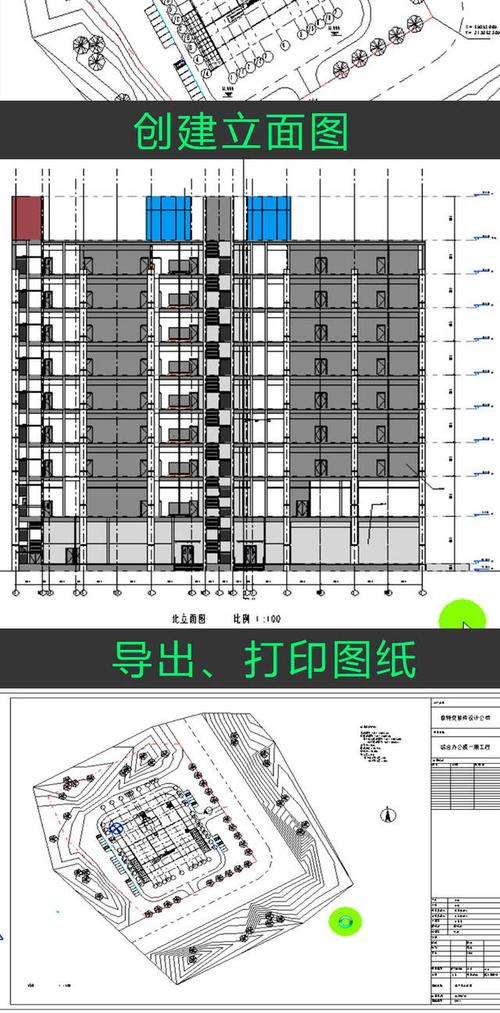

六、注释、出图与图纸集

- 标注与详图：标高标注、尺寸标注、文字注释、明细表（Schedules）、剖面详图。

- 视图模板（View Templates）与图元可见性（Visibility/Graphics）用于统一图纸风格。

- 图纸（Sheets）排版：设置图框、标题栏，放置视图与标注，生成表格（Schedules）并插入。

- 打印与导出：PDF、DWG（2D 导出）、IFC（BIM 交付）、NWC（Navisworks）等格式。导出 IFC 时注意共享参数与属性映射。

七、协同工作与项目管理

- 工作共享（Worksharing）：创建中央文件（Central Model），团队成员创建本地副本（Local File），通过同步（Synchronize with Central）提交、获取最新更改。

- 协作流程：明确权限、模型分区（Worksets）、Element Ownership、创建任务分配与变更记录。

- 云端协作：Autodesk BIM 360 / Autodesk Construction Cloud / Autodesk Docs 提供模型托管、版本控制、问题管理（Issues）、设计审阅、移动端访问。

- 碰撞检查与协调：将建筑、结构、机电模型导入 Navisworks 或使用 Revit 自身的“联合模型”做碰撞检测。

八、可视化与渲染

- 内置渲染器（Autodesk Raytracer / Cloud Rendering）与实时渲染器（Enscape、Twinmotion、Lumion）比较：实时渲染适合快速漫游与表达氛围，离线渲染适合高质量静帧。

- 材质编辑：使用材质库、贴图、反射与粗糙度参数，结合光线设置（环境光、太阳位置、曝光）。

- 动画与漫游：通过“相机视图”设置路径，导出视频或帧。

九、Dynamo 与自动化

- Dynamo 基础：节点式可视化编程环境，可读取/创建/修改模型元素，适合批量操作、参数批量替换、复杂几何生成和数据导出。

- 常见应用：批量重命名、按规则生成标注、自动布置家具、从 Excel 导入房间面积表并自动更新参数。

- 工作流范例：Excel（房间表）→ Dynamo 读取并根据房间类型创建房间标签与面积合计 → 更新 Revit 项目。

十、高级技能与优化

- 性能优化：减少视图中过多视图范围/细节、使用链接模型而非导入、禁用不必要的视图样式、合理分割 worksets。

- 模型分层与LOD（Level of Development）控制：在不同阶段（概念、方案、施工）定义模型的细节等级，避免过早建模过细浪费资源。

- 共享参数与BIM规范：建立公司级共享参数、统一族库与命名规则，以便于项目交付与后期运维（FM）数据利用。

- Revit API 与插件开发：通过 .NET / C# 或 Python 与 Revit API 交互，实现更复杂的自动化或定制功能。

十一、示例项目实战：小型三层住宅案例（工作流程示范）

目标：从场地到施工图出图、量表统计与可视化展示。

1. 项目启动

- 新建项目（建筑模板），导入总图 DWG（定位坐标），建立 Levels（±0.000、+3.300、+6.600、屋面）与轴网。

2. 建筑外壳

- 绘制外墙（复合墙），设置结构层、保温、饰面。创建窗洞与阳台开口。

3. 内部空间划分

- 绘制室内隔墙，布置门窗，定义房间（Room）并填写房间名称与编号（Room Tags）。

4. 楼梯与屋顶

- 使用系统楼梯生成器，考虑踏步尺寸与净高；屋顶按坡度绘制并创建檐口处理。

5. 结构配合

- 导入结构师模型（或链接结构模型），在协调视图中检查结构位置并标注连接节点。

6. 机电预留

- 机电预留管线通道与设备位，早期与 MEP 协调避免后期返工。

7. 明细表与数量统计

- 生成房间面积表、墙量统计、门窗表，并导出 Excel 进行复核。

8. 出图与交付

- 按图纸目录排版图纸（平面、立面、剖面、详图）并应用图面标准。导出 PDF 与 IFC（含共享参数信息）交付。

9. 可视化

- 使用 Enscape 实时漫游并生成高质量渲染图，用于业主沟通与设计评审。

十二、常见问题与排错技巧

- 模型变慢：检查视图中过多的细节、链接文件过多、过密的族实例，建议拆分模型、使用链接模型。

- 同步冲突：定期保存并同步，避免长时间占有元素，使用 worksets 管理共享权。

- 尺寸不对：检查单位设置、尺寸标注引用的是类型/实例参数、是否有约束锁定导致尺寸被强制。

- 导出IFC属性丢失：确保使用共享参数并正确映射到 IFC 属性集（Property Sets）。

十三、学习资源与素材推荐（免费与付费）

免费资源：

- Autodesk 官方教程与帮助文档：产品说明、学习路径与视频（Autodesk Knowledge Network）。

- YouTube 频道：Revit 基础教学、实战案例（搜索“Revit 教程 中文/英文”可找到大量免费视频）。

- 社区论坛：RevitForum、Autodesk Community、知乎/简书上的实战分享。

- 族库站点：BIMobject、BIMsmith（部分免费族可下载）。

- Dynamo Gallery：大量公开脚本供参考。

付费资源：

- Autodesk University 课程（付费/部分免费）、国内外付费平台的系统课程、专业书籍与认证培训。

十四、学习路径建议（从入门到精通）

- 入门（0-1 个月）：熟悉界面、基本建模（墙、门窗、楼板、剖面）、创建简单图纸与打印。

- 进阶（1-3 个月）：掌握族制作、视图模板、明细表、工作共享与协同流程，完成一个小型实战项目。

- 高级（3-12 个月）：深入 Dynamo 自动化、BIM 协调（碰撞检查）、参数化族开发、模型性能优化与API应用。

- 认证与实践：通过 Autodesk Revit 认证（如 Autodesk Certified Professional），并通过实际项目积累经验，参与跨专业 BIM 协作。

结语

Revit 是一款强大但系统性较强的软件，掌握它需要理论与大量实践相结合。通过系统学习从基本建模到族创建、从协同工作到自动化脚本，最终你将能以 BIM 为核心高效参与建筑项目的全生命周期管理。建议按本文给出的学习路径，结合免费的视频教程与项目素材，逐步练习完整的项目流程，并在实际项目中不断总结标准化与自动化的经验。祝你在 Revit 的学习与实践中不断成长，早日达到“入门到精通”的目标。
