作为目前建筑信息模型（BIM）领域最常用的软件之一，Autodesk Revit 不仅用于建筑建模，也广泛用于结构、机电协同、族（Family）创建与渲染表现。本文以“零基础到精通”为目标，系统梳理 Revit 的核心功能、工作流程与实操技巧，包含 BIM 建模要点、族族制作方法与渲染表现策略，帮助读者从入门到能独立完成一套建筑模型与施工图出图、并能进行高质量可视化渲染。

一、准备工作与软件认识

1. 版本与授权

- 选择合适的 Revit 版本（最新稳定版通常支持更多功能），注意学校/企业授权或个人订阅。

- Revit 与 Revit LT 区别：LT 缺少部分族编辑、协同工作与高级分析功能。

2. 硬件建议

- 多核 CPU、至少16GB 内存（大型项目建议 32GB 及以上）、独立显卡（NVIDIA Quadro / RTX 系列更佳）、SSD 存储。

- 备份与云存储（BIM 360 / Autodesk Construction Cloud）方便团队协作。

3. 界面概览

- 头部功能区（Ribbon）：Home、Insert、Annotate、View、Manage 等标签。

- 项目浏览器（Project Browser）：图纸、视图、族、组、工作集等。

- 属性面板（Properties）：所选对象的实例或类型属性。

- 视图窗口：平面图、剖面图、三维视图等。

二、BIM 建模基础流程（以建筑项目为例）

1. 新项目模板与坐标

- 选择合适模板（建筑模板一般含标准注释样式与常用族）。

- 在“管理”中设置项目基点、坐标系、单位制与工程信息（Project Information）。

2. 标高（Levels）与轴网（Grids）

- 首先建立建筑的各个标高（地面、楼层、屋顶高度等），标高会驱动楼层元素的高度。

- 用轴网定义结构布置与参考线，轴网用于定位柱、墙、开口等元素。

3. 基础构件建模（墙、门窗、楼板、屋顶、楼梯）

- 墙：使用墙类型，注意外墙与内墙厚度、结构层次（构造层）。可用“拾取墙”沿轴网快速建立。

- 楼板：选择楼板类型并绘制边界，使用“编辑边界”添加开孔或嵌套构件。

- 屋顶：可用基于水平投影的屋顶或基于坡面屋顶；复杂屋顶可用 Massing（体量）法建模后转换为屋面。

- 门窗：从族库加载或自定义族插入，可通过参数控制尺寸与样式。

- 楼梯与扶手：Revit 提供自动楼梯生成器，手动绘制可获得更复杂的形状，注意台阶尺寸与踏步规范。

4. 结构与机电集成

- 结构：柱、梁、基础等构件可与建筑模型共享轴网与标高。

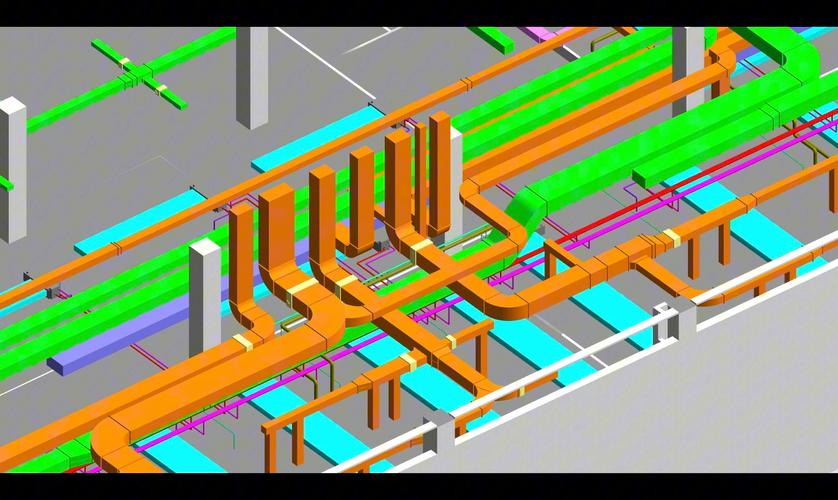

- 机电（MEP）：管线、风管、电缆桥架等需考虑碰撞检测与管线综合布置，常与 Navisworks 协同检查。

5. 局部细化与详图

- 对重要构造节点建立局部剖面视图或详图（Drafting View / Detail Component），详图可以是 2D 绘制或来自族的细部。

三、族（Family）制作核心技巧

族是 Revit 的灵魂，良好的族能提高模型复用性与协同效率。

1. 族的类型

- 系统族（System Family）：如墙、楼板、屋顶等，不能作为独立文件保存。

- 载入族（Loadable Family）：独立 .rfa 文件，可重复使用（家具、门窗、灯具等）。

- 组（Group）：将多个元素组合便于重复布置。

2. 族创建流程（示例：可变宽度门）

- 新建族：选择合适模板（Generic Model、Door、Window 等）。

- 建立参考平面（Reference Planes）：作为尺寸和约束的参照，尽量用命名参考平面（Left、Right、Center）。

- 添加参数（Parameters）：分为类型参数（Type）与实例参数（Instance）。类型参数影响同一类型下所有实例，实例参数仅影响单个实例。

- 约束与绑定：用尺寸标注并创建“Label”绑定到参数，实现“弹性族”。

- 几何建模：使用拉伸（Extrusion）、扫掠（Sweep）、旋转（Revolve）等创建族几何。

- 测试（Flexing）：修改参数测试族的弹性，确认没有约束冲突。

- 保存并载入进项目，验证与改进。

3. 高级族技巧

- 共享参数（Shared Parameters）：用于在项目与族之间传递字段与在 Schedule 中显示。

- 嵌套族与讲父子关系：通过嵌套族实现复杂构件的模块化。

- 使用公式、IF 语句与条件判断实现智能族行为。

- 使用材料参数绑定外观，使同一族可切换材料表现。

四、视图、注释与出图规范

1. 视图管理

- 创建平面视图、剖面视图、立面视图与三维视图：视图命名、分层管理便于出图。

- 视图范围与细节级别（Coarse/Medium/Fine）：合理控制显示内容以保证性能。

2. 注释与详图

- 尺寸标注、标高、轴号、剖面标注等；使用 Annotation Symbol、Tag 为构件添加统一标注。

- 使用 Detail Component 和 Drafting Views 完成施工详图，避免将过多 2D 细节直接建模在 3D 模型中。

3. 明细表（Schedule）

- 创建房间、门窗、材料用量等明细表，设置字段、排序、分组、合计与过滤条件。

- 明细表可与族参数联动，做到数据驱动出图与统计。

4. 图纸（Sheets）与出图管理

- 建立图纸模板（含标题栏、项目编号、图名等），将各视图放置到图纸上进行排版。

- 使用视图模板（View Template）统一线型、注释样式和显示规则。

五、协同工作与项目管理

1. 工作集（Worksets）与工作共享（Worksharing）

- 启用工作共享后生成 Central（中央文件）和 Local（本地副本）模型，团队成员可并行工作。

- 使用工作集划分建筑、结构、MEP 或楼层，减少冲突与提高并发效率。

2. 链接模型与碰撞检查

- 使用 Revit Link 导入结构与机电模型，调整坐标与共享坐标系统。

- 借助 Navisworks、BIM 360 Glue、Revit 自带的协同工具进行碰撞检测（Clash Detection）。

3. 版本控制与审查

- 定期压缩（Compact）、审计（Audit）并清理无用族（Purge Unused），保持模型稳定。

- 建立变更记录（DoD）与交付检查清单，确保模型的一致性与完整性。

六、渲染与可视化

1. 基础渲染流程

- 材料配置：在材质编辑器中设置物理参数（颜色、漫反射、粗糙度、法线贴图、位移等）。使用真实贴图（PBR）可获得更真实效果。

- 灯光设置：太阳与天空（Sun & Sky）、人工光源（Point、Spot、Area）。注意光强度、色温与灯具位置。

- 背景与环境光：使用 HDRI 贴图做环境光与反射，同时在渲染设置中调整曝光（Exposure）与白平衡。

- 相机与构图：设置正确的视点、焦距与画幅比例（16:9、3:2 等）。

- 渲染设置：选择渲染器（Autodesk Raytracer、NVIDIA 或第三方插件），设置质量、采样与降噪参数。

2. 云渲染与第三方引擎

- Revit 自带云渲染（需要订阅）可节省本地渲染资源并获取更高质量输出。

- 第三方实时渲染工具：Enscape、Twinmotion、Lumion、V-Ray 等。实时渲染便于快速迭代设计与制作动画。

3. 渲染优化技巧

- 使用实例化与低多边形模型减少几何负担，细节通过贴图和法线实现。

- 合理调整材质反射与粗糙度，避免高噪声与长渲染时间。

- 分层渲染（Beauty、AO、Z-Depth、Specular），后期合成调整色彩与景深。

七、进阶功能与分析

1. 体量建模（Massing）与概念设计

- 使用体量模型进行早期形体探索（Mass），可进行太阳分析、面积计算与参数化生成幕墙面板。

- 将体量转换为构件（Mass Floors、Curtain Systems）用于复杂屋面或立面。

2. 能耗与日照分析

- Revit Insight、Green Building Studio 或第三方插件可进行能耗模拟、日照分析、自然通风等。

3. IFC 与数据互操作

- 导出 IFC（Industry Foundation Classes）以实现与其他 BIM 平台（ArchiCAD、Allplan、Tekla）或项目管理平台的数据交换。

- 注意 IFC 导出选项与属性映射，确保构件属性（GUID、Shared Parameters）被保留。

八、实战案例流程（从概念到出图）

1. 概念阶段

- 在 3D 体量中快速建立场地、标高与体量模型，做初步日照与体量分析。

- 输出体量草图与关键视图供业主评审。

2. 方案深化

- 将体量细化成建筑构件：墙、楼板、窗、屋顶、楼梯等；配置初步房间划分与动线。

- 更新明细表，统计建筑面积与房间净高。

3. 技术深化与施工图

- 完成结构、机电深化模型与碰撞检查；导出施工详图与节点详图。

- 完成门窗表、材料明细、构造层节点详图并出具施工图纸。

4. 表现交付

- 调整材质、灯光与相机，进行高质量渲染输出及漫游动画（用于宣传或业主审图）。

九、学习路径与资源推荐

- 官方文档与帮助中心（Autodesk Knowledge Network）。

- 线上课程（Bilibili、知乎课堂、Udemy、Coursera 等）。

- 免费族库与插件：Autodesk Seek、BIMObject、RevitCity、Dynamo（参数化脚本工具）。

- 书籍与案例：系统学习族创建与项目管理的专业书籍与实际项目案例。

十、常见问题与解决建议

- 模型变大、运行缓慢：清理无用族、合并重复类型、使用 Worksets、删减视图细节级别。

- 族“僵硬”不弹性：检查约束冲突、参考平面位置与参数绑定。

- 渲染噪点高：提高采样、使用降噪、检查光源强度与材质粗糙度设置。

结语

从零基础到精通 Revit，需要理论学习与大量实践结合：熟练掌握标高轴网、构件建模、族创建与参数化思路，懂得如何在团队环境中协同工作与优化模型性能，并掌握渲染与表现技巧以实现设计表达。建议读者通过一个完整的项目练习（从概念到施工图出图与渲染交付），并不断总结族库与模板，这样才能把 Revit 真正作为生产力工具，提升设计效率与工程交付质量。

附：快速学习路线（建议）

- 第1周：界面熟悉、标高轴网、墙、门窗、楼板、屋顶建模。

- 第2周：楼梯、栏杆、详图、视图与出图流程、明细表基础。

- 第3周：族入门（创建可变族、类型/实例参数）、共享参数概念。

- 第4周：工作共享、模型链接、碰撞检测、导出 IFC/DWG。

- 第5周：渲染基础、材质贴图、灯光设置、使用第三方实时渲染工具。

- 长期：参与真实项目、建立族库与项目模板、掌握 Dynamo 自动化脚本。

祝学习顺利，如需某一章节的具体操作步骤或示例族文件、渲染参数配置，我可以继续提供分步图文教程与示例文件说明。
