引言

Revit作为Autodesk旗下的BIM（建筑信息模型）软件，已成为现代建筑、结构和机电设计、施工协调与运维的重要工具。本文以“零基础到高级实战”为主线，系统介绍Revit的核心概念、界面操作、建模方法、族（Family）制作与参数化、施工阶段与协同、进阶应用（如幕墙、复杂屋面、结构与MEP配合）、Dynamo自动化脚本以及一个完整的项目实战案例，帮助读者由浅入深掌握Revit工作流程与实战技巧。

一、BIM与Revit基础概念

- BIM是什么：三维模型+信息数据，贯穿设计、施工、运维全生命周期。

- Revit定位：参数化、智能化的BIM建模平台，支持建筑（Architectural）、结构（Structure）、机电（MEP）专业协同。

- 参数化思维：模型中的每一元素都可携带参数（尺寸、材质、材料信息、成本等），可在标签、统计表中提取与管理。

- 工作流程（概念性）：立项→方案设计→施工图设计→深化设计→碰撞检查→施工配合→竣工移交。

二、界面与常用工具入门

- 界面组成：功能区（Ribbon）、属性面板（Properties）、项目浏览器（Project Browser）、视图窗口（View Window）。

- 基本概念：视图（平面、立面、剖面、三维）、图元（Model Elements/Datum Elements）、族（Families）。

- 常用工具：墙（Wall）、楼板（Floor）、屋顶（Roof）、楼梯（Stairs）、门窗（Door/Window）、梁柱（Beam/Column）、构件（Component）。

- 视图控制：可见性/图形替换（VG Visibility/Graphics）、视图范围（View Range）、过滤器（Filters）。

三、基本建模流程与技巧

1. 准备工作

- 模板选择：按项目类型选择合适模板（建筑/结构/MEP），或自定义公司模板（含图层样式、族库、视图模板）。

- 设定标高与轴网：建立Levels（标高）与Grids（轴网），作为整个项目的基准。

2. 墙体与开洞

- 创建墙体：选择合适墙族，设置结构层次、厚度、材料、隔音、构造。

- 开孔（窗门）：插入Door/Window族或使用Opening工具，注意嵌入深度与表面对齐。

3. 楼盖与屋面

- 楼板：放置边界型楼板或按楼层Sketch绘制，注意结构层次与边界约束。

- 屋面与檐口：使用屋顶工具（Roof by Footprint/By Extrusion），或通过屋面族实现复杂曲面。

4. 楼梯与栏杆

- 楼梯生成器：自动生成楼梯并可分段自定义；栏杆关联楼梯自动生成或独立布置。

5. 细部与注释

- 剖面、详图：建立剖面视图，出详图，使用Detail Components与Detail Lines补充构造细部。

- 标注与尺寸：使用Aligned、Linear、Angular等标注工具；设置标注样式与标高符号。

四、族（Family）与参数化设计

- 族类型：系统族（墙、楼板等）与族文件（.rfa，门窗、家具等）。

- 族创建流程：确定参照线/参照平面→添加参数（实例参数/类型参数）→应用约束（锁定、尺寸约束）→赋予材料与可见性参数。

- 参数管理：全局参数（Global Parameters）、共享参数（Shared Parameters）用于跨项目或统计导出。

- 参数化思维示例：一扇门可通过类型参数控制宽度、高度、材料、玻璃比例等，实现族的可复用性与高效变更。

五、视图管理、出图与表格

- 视图模板（View Templates）：统一图纸样式、可见性设置、细节等级。

- 图纸（Sheet）与视口（Viewport）：将视图放到图纸并设置比例，图框与标题栏可通过族管理。

- 明细表（Schedules）：自动提取模型信息（门窗表、材料表、数量清单），支持过滤、分组、计算字段。

- 材料管理与成本：通过材质与参数挂接成本信息，生成工程量清单并导出Excel。

六、协同工作与项目管理

- Worksharing（工作共享）：Central File与Local File结构，设置Worksets分区管理。

- 权限与冲突：锁定元素（Borrowing）、元素所有权、提交与保存协同策略。

- 链接模型（Link Revit/DWG）：将结构、MEP模型以链接方式导入以便碰撞检测与坐标控制。

- 坐标与基点：共享坐标（Shared Coordinates）设定，确保多专业模型的空间一致性。

七、进阶建模与专业协同

- 幕墙（Curtain Wall）与幕墙幕栅：设计幕墙网格、面板、竖横分格、节点处理。

- 复杂屋面与体量（Massing）：使用Mass Family与Adaptive Components创建复杂曲面、异形构件。

- 结构与机电集成：结构师布置梁柱、基础，机电师布管线与设备，相互检查碰撞（Navisworks或Revit内置碰撞检查）。

- 分期与施工：Phasing功能模拟拆建阶段，Temporary Elements与Phasing Filters展示不同施工阶段状态。

八、渲染与可视化

- 内置渲染与材质：使用Revit材质库、贴图、光照设置生成渲染图。

- Lumion/Enscape/Enscape链接：实时渲染插件加速可视化、动画与漫游。

- 太阳与日照分析：设置场地、方位、时间生成日照动画与影影分析。

九、Dynamo与自动化

- Dynamo基础：节点式编程环境，可实现批量建模、参数批量修改、数据导入导出（Excel）。

- 常见应用：批量创建房间编号与属性导出、按规则生成幕墙格栅、自动布置家具、报表自动化。

- 开发思路：将重复性任务参数化、建立公司统一脚本、加强模型校验（如面向规则的检查脚本）。

十、性能优化与常见问题

- 模型轻量化：控制族复杂度、减少不必要细节（尤其在视图缩放下）。

- 视图裁切与详度：在大型项目中使用工作集、视图范围、显示/不显示细节，以提高响应速度。

- 文件管理：定期压缩（Save As）、清理未使用族、分模块建立链接模型。

- 常见错误及对策：标高/轴网不一致→使用共享坐标校正；族锁定错误→检查参照关系；碰撞多→早期布置与检查。

十一、项目实战案例（示范：三层小型住宅从建模到出图）

1. 项目准备与设置

- 新建项目，选择建筑模板，设置项目单位（米/毫米）、坐标、标准层高（Levels：底层、二层、三层、屋面）。

- 导入或建立轴网（Grid）并标注编号，建立建筑用地轮廓（Toposurface或地形）。

2. 主体建模

- 外墙：选择复合墙体系（外饰层、保温、承重墙），设置厚度与材料。

- 窗门：使用参数化门窗族，按方案布置，设置窗台高与窗洞深度（Wall Opening属性）。

- 楼梯与电梯（如有）：设定楼梯间尺寸，生成楼梯并配置栏杆样式。

- 楼板与屋面：绘制楼板边界，设置结构层次；屋面使用Footprint创建坡屋面并处理檐口。

3. 室内细化

- 内隔墙、门套、地面材质、天花板划分；使用房间（Room）工具自动识别每个房间并标注面积。

- 家具布置：调用家具族布置厨房、卫浴设备，标注净高与净尺寸。

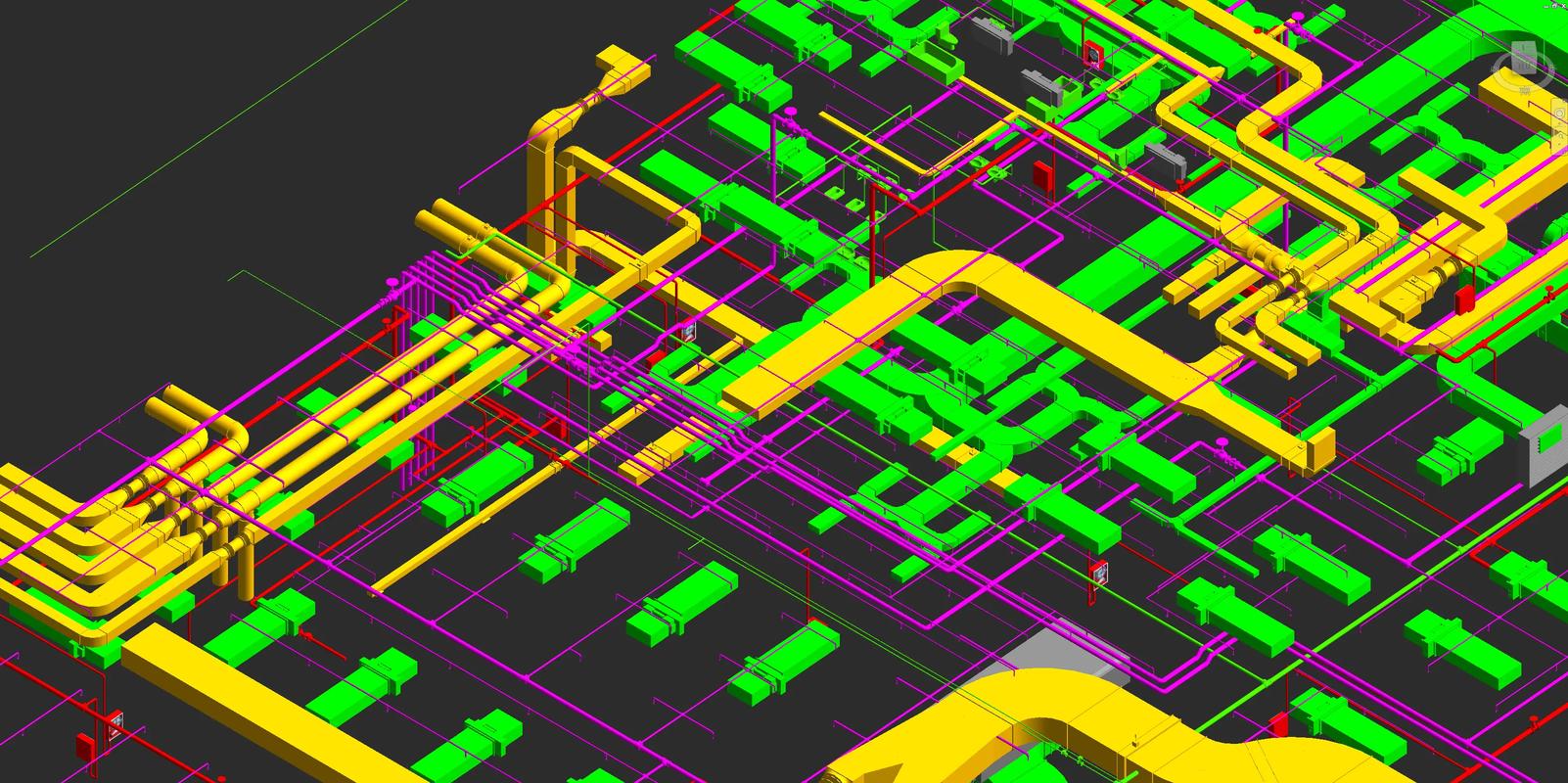

4. 系统与设备（MEP）

- 简单布置给排水与空调主干管线，标注设备位置并在模型中留出安装净空。

- 将结构模型链接进来，进行主梁柱位置确认与开洞协调。

5. 协同与碰撞检查

- 导出模型到Navisworks或在Revit中使用协调模型功能进行碰撞检测，生成碰撞报告并反馈给相关专业修改。

6. 文档与出图

- 设置视图模板，出平面图（1:100/1:50）、立面图、剖面图、节点详图（1:10/1:5）。

- 生成门窗表、材料清单与工程量表（Schedules），导出Excel进行成本估算。

- 将关键视图布置到图纸上，添加图框、项目说明与施工说明，导出为PDF交付。

7. 竣工与交付

- 模型清理、参数整理（去除临时属性）、导出IFC进行BIM交付，提供模型与图纸归档包。

十二、最佳实践与职业建议

- 模板与族库建设：企业级模板与族库是保证出图一致性与效率的关键。

- 标准化：制定参数命名规则、图层命名、族命名、视图模板与明细表标准。

- 提前协调：越早发现专业冲突越能节省成本，建议在方案阶段就进行多专业协同检查。

- 持续学习：关注Revit版本更新、新插件（如Dynamo、BIM 360）、行业标准与法规变化。

十三、进阶学习资源与路线

- 官方文档与培训：Autodesk官网教程、认证考试（Revit Certified Professional）。

- 在线课程与社区：Bilibili、慕课网、国内BIM论坛、国外Revit论坛与StackOverflow。

- 项目实操：从小型住宅到中高层、公共建筑逐步积累项目经验，参与多专业协作项目提升综合能力。

结语

掌握Revit不仅是熟悉软件操作，更在于形成BIM思维：通过参数化模型实现信息共享、协同工作与过程优化。希望本教程从基础工具到进阶实战、从族制作到Dynamo自动化，为你的Revit学习与项目实践提供一条可执行的路径。实际项目中务必要结合公司标准与项目特点灵活应用，逐步形成符合自身团队的BIM实施流程。祝你学有所成，早日成为Revit实战能手。
