随着BIM（建筑信息模型）在建筑、结构、机电等领域的广泛应用，Autodesk Revit 已成为工程设计与协同的重要工具之一。本文以“Revit入门教程2025：图文 视频一步学会（含工程实例）”为蓝本，系统梳理 Revit 的核心概念、界面与操作流程，结合工程实例给出逐步建模、出图与协同技巧，适合刚接触 Revit 的初学者和希望系统复习基础的从业人员。文中包含操作要点、常见问题与最佳实践，便于快速上手并在真实工程中应用。

一、Revit 与 BIM 的基本概念

- BIM 是以三维模型为载体的建筑信息管理方法，Revit 是一个面向 BIM 的集成平台。与传统 CAD 不同，Revit 强调参数化、关联性和信息共享：模型中的任一变更会自动更新相关视图与表格。

- Revit 的基本元素：构件（Family）、类型（Type）与实例（Instance）、参数（Parameters）、视图（Views）、族库（Family Library）、工作集/协同（Worksharing）。

二、软件安装与环境准备（快速指南）

- 系统要求：Windows 10/11（64位）、推荐 16GB 内存及以上、独立显卡（建议 4GB+）、SSD 存储。

- 推荐安装：Revit 最新版（2025），同时安装 Dynamo、Revit API 文档和常用插件（如 Enscape、Navisworks、IFC 导入器）。

- 配置：设置模板（.rte）、单位（项目单位制）、项目浏览器与属性窗口布局、保存自动恢复间隔。

三、界面与基础操作

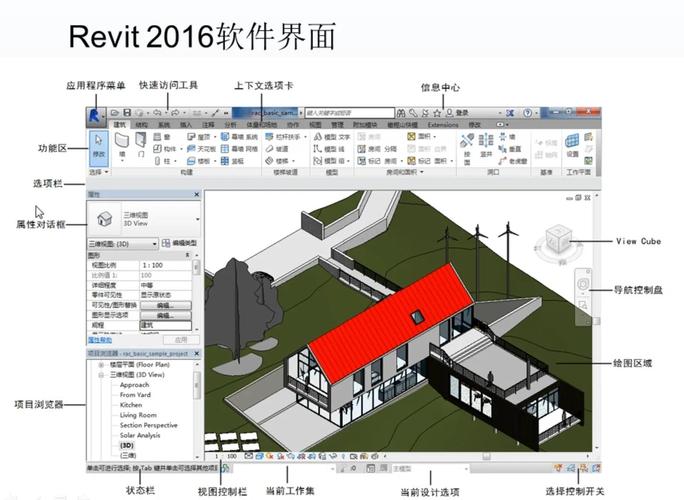

- 界面结构：功能区（Ribbon）、属性面板（Properties）、项目浏览器（Project Browser）、绘图区（Canvas）、状态栏。

- 视图类型：平面图（Floor Plan）、立面图（Elevation）、剖面图（Section）、三维视图（3D View）、详图（Detail）。

- 常用操作：移动（MV）、复制（CO）、对齐（AL）、阵列（AR）、镜像（MM）、缩放、撤销/重做。

- 视图控制：可见性/图形（VG）、切换细节等级（Coarse/Medium/Fine）、材质与显示样式（Realistic/Hidden Line）。

四、项目建立流程（从0到1）

1. 新建项目并选择合适模板（建筑/结构/机电）

2. 建立基准：创建标高（Levels）与轴网（Grids）

3. 绘制主体构件：墙（Wall）、柱（Column）、楼板（Floor）、屋顶（Roof）

4. 门窗布置：使用系统族或加载族（Load Family）

5. 楼梯与栏杆：自动楼梯、手动建模及样式调整

6. 结构与机电预留：布置梁（Beam）、基础（Foundation）、风管与管线位置预留

7. 视图管理：剖面、详图、三维视图与图纸（Sheets）整理

8. 明细表（Schedules）与计算：材料表、面积表、门窗表等自动生成

9. 出图与导出：打印（Print）、DWG/IFC 导出、Navisworks 或 BCF 协同

五、族（Family）基础与定制

- 族分类：系统族（System Family，如墙、楼板）、可载入族（Loadable Family，如门窗、家具）、注释族（Annotation Family）。

- 族参数：类型参数（控制同类型实例）、实例参数（单个构件差异）、共享族（Shared Family，便于在多个项目中引用）。

- 族建模流程：确定参数与参照平面、使用拉伸（Extrusion）、切割（Void）、阵列（Array）等命令、设置尺寸和可变参数、保存为 .rfa。

- 常见建议：尽量建立参数化族，避免过多细节几何以提升性能；使用材料与图元分离以便出图控制。

六、视图与出图技巧

- 视图命名规范：按楼层/图纸类型/专业命名，便于协同与管理。

- 视图模板（View Template）：统一图元可见性、注释样式、细节等级，保证整套图纸一致性。

- 图纸组合：把平面、立面、剖面、详图等放入图纸（Sheet），设置图框、标题栏与项目参数自动填充。

- 标注与注释：标高、尺寸、材料说明、剖面标注；合理使用标注样式和符号库。

- 明细表与过滤器：通过过滤器实现图元按参数颜色标注或隐藏，明细表用于统计数量与材料核算。

七、协同与工作共享

- 工作共享（Worksharing）：启用 Central Model（中心模型），通过本地副本（Local）进行并行协作；学会使用“获取子项”（Sync with Central）、“借用元素”（Borrow Element）与“释放元素”。

- 云协同：Autodesk Construction Cloud / BIM 360 / Autodesk Docs（2025 后逐步整合），支持模型托管、版本控制、问题追踪（Issue）与跨专业协调。

- 冲突检测：使用 Navisworks 或 Autodesk BIM Collaborate 检查碰撞（Clash Detection），并通过问题（Issues）分配责任人。

- 通信建议：约定命名规则、图纸编号规则、族管理策略与审阅周期，减少版本冲突。

八、工程实例：三层小型住宅项目（逐步示范）

目标：完成一栋三层独立住宅的建筑模型、生成关键图纸与材料明细（包括平面图、立面图、剖面图与门窗明细）。

步骤概览：

1. 项目准备：新建建筑模板，设置单位（米/毫米）、建立 Levels（首层、二层、三层、屋面）与 Grids（纵横轴）。

2. 外墙绘制：选择合适墙类型（外墙厚度、保温层），沿轴网绘制外围墙体，注意顶端约束为相应 Level + 屋面标高。

3. 内墙布局：绘制承重墙与隔墙，合理设置墙体结构属性（承重/非承重）。

4. 开洞布置：插入门窗族（加载标准门窗或自定义族），对齐并设置门窗室内/外开启方向与偏移。

5. 楼板与楼梯：在每一层绘制楼板（Floor）并定义边界，插入自动楼梯或自定义楼梯，检查净高和安全疏散要求。

6. 屋顶建模：采用平屋顶或坡屋顶工具，设定檐口、檐口延伸与檩条位置。

7. 结构构件（可选）：添加梁、柱和基础，以便后续结构深化协同。

8. 三维检查：创建 3D 视图检查模型连通性与开洞情况。

9. 出图设置：建立平面视图可见性、标注尺寸、生成门窗表与面积统计表，放入图纸并导出 PDF。

10. 导出与移交：导出 IFC 用于施工方或结构/机电专业引用。

工程实例中的关键提示：

- 在早期阶段使用粗略细节等级（Coarse）提高性能，深化设计时切换到中/精细（Medium/Fine）。

- 对楼梯、栏杆、屋面等复杂构件使用独立族建模以便复用。

- 经常保存并上传中心模型以保证协同更新；关键里程碑前导出 DWG 与 IFC 作为备份。

九、进阶功能与插件推荐

- Dynamo：用于参数化建模、批量处理与自动化任务（如批量重命名、布置家具或生成复杂几何）。

- Enscape / Twinmotion / 3ds Max：实时渲染与高级可视化工具，提升表达质量与业主沟通效率。

- Navisworks：多专业模型整合与碰撞检查。

- BIM 360 / Autodesk Construction Cloud：项目管理、问题跟踪、现场协同和版本管理。

- 常用插件：族库管理工具、批量属性修改工具、参数同步插件等。

十、常见问题与解决方案

- 模型卡顿：减小视图细节等级，关闭阴影和半透明材质，分离大型族，使用链接模型（Link）而非导入。

- 图纸显示与打印问题：检查视图比例、线宽规则与视图模板，确保标题栏和图框的参数链接正确。

- 冲突与覆盖：经常进行碰撞检测，定义清晰的专业界面（结构/建筑/机电），使用协调会解决问题。

- 族尺寸错误：核对参照平面约束、参数类型（类型 vs 实例），使用样板测试族性能。

十一、学习资源与练习建议

- 官方教程与帮助文档：Autodesk Knowledge Network、Revit 官方培训课程。

- 视频学习：BIM 学习平台、YouTube、国内外高校与机构的系统课程。

- 实战练习：从简单的单体开始建模，逐步加入结构与机电；参与开源项目或公司真实项目以积累经验。

- 社区与交流：加入本地 BIM 群组、论坛（如 RevitChina、知乎、BIM 爱好者社区）交流问题与最佳实践。

结语

掌握 Revit 既是学习软件操作，也是理解 BIM 思维与协同流程的过程。入门阶段建议系统学习界面与基本建模方法，通过工程实例反复练习并结合视频教学与社区讨论不断提升。2025 年的 Revit 在性能、云协同与可视化方面持续优化，建议在实践中关注工作流规范、族管理与跨专业协作，这不仅能提高设计效率，也能显著改善工程沟通与施工准备质量。祝你学得顺利，早日能够用 Revit 高效交付优秀的工程成果。
