一、Revit与BIM的基本认识

- 什么是Revit：Autodesk Revit是基于BIM（建筑信息模型）理念的一体化设计软件，支持建筑、结构与机电协同设计。Revit以“模型为中心”，对象具有参数化与信息属性，可用于设计、分析、出图、计量与施工组织。

- BIM的价值：提高设计一致性、减少冲突、实现工程量统计、便于多专业协同与施工模拟。Revit是实现BIM工作流的重要工具之一。

二、安装与版本选择

- 常见版本：Revit有Education（教育版）、Commercial（商业版）等，近年版本更新频繁（例如2022/2023/2024）。选择团队通用的版本以避免兼容问题。

- 系统要求：关注CPU、内存（建议16GB以上）、显卡与硬盘空间，SSD能显著提升加载速度。

- 插件与扩展：常用插件包括Dynamo（可视化编程）、Enscape/Enscape/3ds Max（渲染）、BIM 360/ACC（云协同）等。

三、界面与基本操作

- 常用界面模块：功能区（Ribbon）、项目浏览器（Project Browser）、属性面板（Properties）、绘图区域、状态栏、视图控制栏。

- 基本操作：

- 右键/中键用于平移、旋转视图、放大缩小。

- 快捷键：WA（墙）、DR（门）、WN（窗），修改快捷键可在“选项”中自定义。

- 视图管理：平面图、立面、剖面、三维视图、明细表（Schedules）等是模型交互的主要窗口。

四、项目设置与模板

- 新建项目：从模板开始（建筑、结构或机电模板），模板配置单位、图层（工作集）、样式（线型、字体）、视图样板。

- 项目单位与坐标：在“管理”→“项目单位”中设置长度、面积、角度单位。建立坐标基准、基点和共享坐标用于多模型联动。

- 设定标高（Levels）与轴网（Grids）：先创建建筑标高，搭建轴网以作为构件定位基准。标高要覆盖所有楼层及屋面高度。

五、建筑模型基础建模流程（工程实战顺序）

推荐实战顺序以减少返工：建立标高与轴网 → 建立楼板与结构柱 → 建墙 → 门窗开洞 → 楼梯与栏杆 → 屋面与檐口 → 外立面与细部。

- 墙体（Wall）：选择合适墙类型（承重、非承重、幕墙），设置基点（底部或中心线）、高度或与标高连接。注意墙的合并与偏移处理。

- 楼板（Floor）：使用楼板工具绘制边界，设置厚度与楼板层次（如现浇、预制）。注意与下部墙、梁的连接关系。

- 屋面（Roof）：依标高或坡度绘制屋面轮廓，或通过编辑剖面构造复杂屋面。注意保温层与檐口节点处理。

- 门窗（Door/Window）：系统族快速放置，必要时加载自定义族。检查洞口尺寸与门窗嵌件的插入方式。

- 楼梯与栏杆：使用楼梯生成器或手动建模，注意净高、踏步尺寸与扶手高度，栏杆通常由系统族或组件族实现。

- 孔洞与开挖：使用开口工具（Opening）或建模参数控制洞口位置与尺寸。

六、族（Family）与参数化建模

- 族分类：系统族（如墙、地板、屋顶）不可直接保存为独立文件；族文件（.rfa）可编辑、加载到项目中。

- 参数类型：尺寸参数、文本参数、布尔参数、材料参数、共享参数（用于跨族或跨项目的统一字段）。

- 创建族流程：选择族模版（如立面、通用模型）、绘制参考线/平面、添加参数并绑定尺寸、加入几何体、测试族在项目中的行为。尽量将族做成参数化、可调整尺寸、材料可替换。

- 家具与设备族：机电设备、灯具、家具等多为组件族，注意光源、材料、剖面图样式的设置。

七、注释、出图与明细表

- 标注与剖面：使用尺寸（Aligned、Linear）、文本样式、标签（Tag）注释构件属性。剖面与立面需设置视图范围与剖面样式。

- 视图样板与可见性/图形替换：利用视图模板（View Templates）统一图纸风格，设置过滤器（Filters）可根据参数改变图形显示（如阶段、材料）。

- 明细表（Schedules）：自动统计门窗数量、构件材料、工程量等。可通过公式与筛选实现复杂统计需求，导出到Excel以便造价或工程管理。

- 出图与排版：在图纸（Sheet）中放置视图，设置比例、标题栏（Titleblock）与图框。批量出图可通过“打印机/出版”或BIM云服务实现PDF/图纸包导出。

八、协同与工作共享

- 中央文件与工作集：多人协同使用中央文件（Central Model），成员通过本地副本（Local）工作并同步（Synchronize）到中央文件。合理划分工作集（Worksets）以减少冲突。

- 链接与引用：多专业常用Revit Link或Link IFC，必要时使用DWG链接，避免直接导入造成数据膨胀。设置共享坐标确保多模型对齐。

- 冲突检查：使用Revit干涉检查（Interference Check）或Navisworks/Forge进行碰撞检测。及时沟通并提出变更单（RFI）记录。

九、机电与结构基本处理

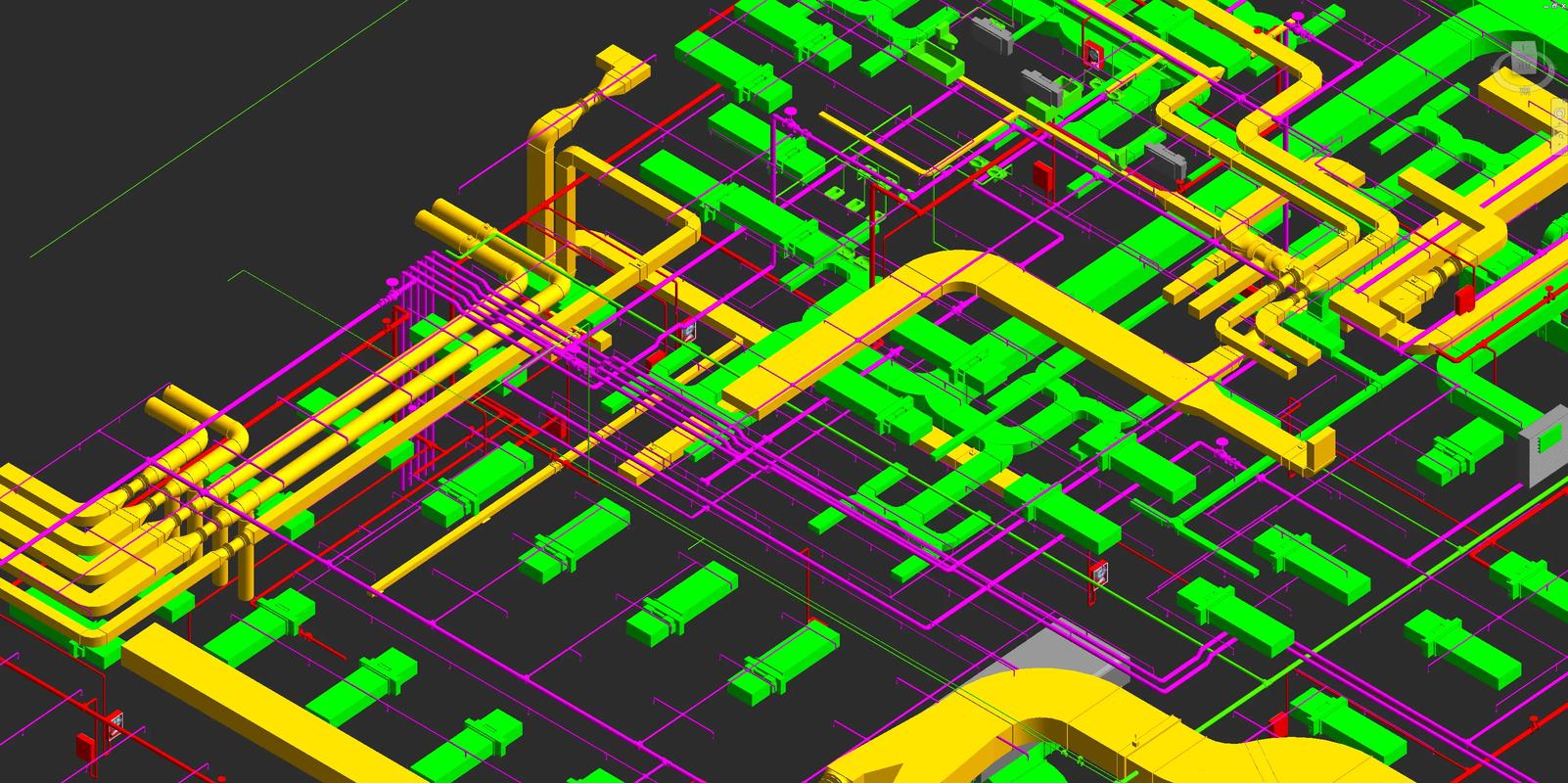

- 机电（MEP）：布置风管、管道、线槽与设备。利用系统配管工具进行系统连接、压力等级与风量平衡设计。使用族中的连接点与电气参数实现自动布线。

- 结构：布置梁、柱、板与基础。结构构件通常与建筑模型交互，需要定义荷载工况、设计参数并导出给结构分析软件（如Robot、ETABS）。

十、施工模拟与工程阶段管理

- 相位（Phasing）：设置新建、拆除、既有等工程阶段，视图可根据相位显示不同时间段的模型。

- 施工顺序与工况：通过工作台、临时构件、4D模拟工具实现施工仿真，链接时间轴进行工期管理。

- 施工详图与节点深化：在设计阶段后期对关键节点（如檐口、沉降缝、保温节点）进行族与构造层次深化，输出加工图与下料清单。

十一、可视化与渲染

- 材料与贴图：在材质编辑器中设置基色、纹理、光泽与位移贴图。注意模型UV与贴图尺度。

- 渲染工具：内置渲染器或外接实时渲染插件（如Enscape、Twinmotion）快速生成漫游与效果图。高质量渲染可做光照设置、曝光、天空与环境光调整。

- 导出3D模型：导出FBX/OBJ用于后期渲染或三维演示。

十二、常见问题与优化技巧

- 模型性能优化：避免导入大量DWG，减少不必要的链接。使用工作集分割大模型，按需加载视图，清理未使用的族与视图模板。

- 精度与单位错误：初期设置单位和父项目的坐标系很重要，避免后期因单位不一致造成模型错位。

- 族管理：建立公司族库，使用统一命名规则与参数标准，避免项目间族冲突。

- 版本兼容：尽量使用团队统一版本，或使用Revit的“保存为201X”功能时注意丢失新功能。

十三、实战项目流程示例（按工程化步骤）

1. 前期准备：导入建筑法规、场地地形、基准点；建立项目模板与族库。

2. 概念设计：快速创建体量模型（Massing），进行日照/日照分析与体量优化。

3. 初步设计：详细建模墙体、楼板、屋面，布置基本门窗与楼梯，生成初步平面图与立面。

4. 专业协调：结构与机电模型联动，定期进行碰撞检查并调整管线与梁柱。

5. 施工图深化：细化节点、标注、出构造详图、设备定位、施工剖面。

6. 出图与交付：生成图纸包、模型导出（IFC）、工程量清单和竣工模型。

十四、学习路径与练习建议

- 学习顺序：界面与基本操作 → 项目设置与建模 → 族与参数化 → 协同与出图 → 专业深化（结构/MEP）。

- 推荐练习：以一个小型住宅或小型办公楼为练习对象，完成从建筑模型到施工图、明细表的全流程。每完成一个阶段都导出成果检查错误并记录问题。

- 视频学习法：跟随视频课程模仿操作，同时做笔记与练习。将视频中的练习项目自己再复建一次以巩固技能。

十五、扩展工具与资源

- 官方资源：Autodesk Knowledge Network、Revit帮助文档、样例项目。

- 社区与论坛：Autodesk社区、国内BIM论坛、知乎、Bilibili上大量实战视频课程。

- 书籍与教材：选择覆盖族创建、参数化与协同工作流的书籍作为参考。

结语

Revit的学习是一个由浅入深、不断反馈与实践的过程。零基础入门的关键在于掌握项目设置、视图管理与构件建模的基本思路，并通过实际工程项目练习族的参数化与协同工作。建议按视频教程逐步练习并尽早参与小团队协作项目，从而学会处理实际工程中的复杂问题与沟通流程。祝你学习顺利，在BIM道路上不断成长。
