一、前言

Revit 是 Autodesk 出品的基于 BIM（建筑信息模型）的三维建模与协同设计软件，涵盖建筑、结构、机电等专业。相比传统 CAD，Revit 更强调参数化、信息化与协同化，能在设计、出图、计算、施工与运营阶段实现信息共享和自动化。本文从零基础入门到项目实战，系统讲解 Revit 的核心概念、建模流程、族（Family）制作、常用插件与实战工作流，适合初学者与希望提升项目效率的设计人员。

二、准备工作：版本与硬件

- 推荐版本：Revit 最新长期支持版（或公司统一版本），若需协同建议使用 Autodesk Construction Cloud / BIM 360 支持的版本。

- 基本硬件配置：

- 操作系统：Windows 10/11 64 bit

- CPU：多核 4 核以上（较复杂项目推荐 8 核及以上）

- 内存：16GB 起步，建议 32GB 以上

- 显卡：支持 OpenGL 或 DirectX 的独立显卡（NVIDIA/AMD，4GB 显存以上）

- 硬盘：SSD 推荐

- 安装注意：关闭杀毒软件扫描和云同步，安装时选择需要的模块（Revit Architecture/Structure/MEP、Dynamo、Revit Extensions）。

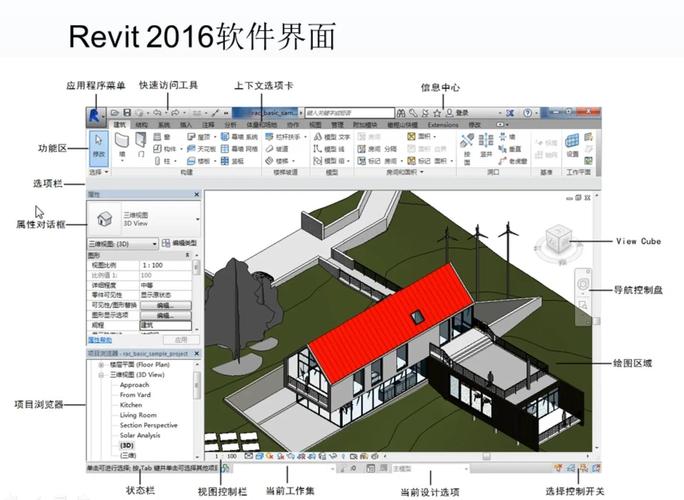

三、界面与基本操作

- 常用窗口：

- 功能区（Ribbon）：命令分类（Architecture、Structure、Systems、Insert 等）

- 属性（Properties）：显示对象与视图属性，实时编辑参数

- 项目浏览器（Project Browser）：管理视图、图纸、族、族类型与族实例

- 视图区：模型显示和操作

- 状态栏与选项栏：提示与具体命令选项

- 基本导航：

- 平移：按住滚轮拖动

- 缩放：滚轮滚动

- 旋转三维：Shift + 滚轮或 3D 视图中的 Orbit 工具

- 常用设置：单位、线型、图层（在 Revit 中为“类别”与“子类别”）、视图模板和图纸尺寸等。

四、从零开始建模：建筑常规元素

1. 启动项目

- 选择模板（建筑模板 .rte）

- 设置楼层（Levels）与网格（Grids），楼层决定平面高度与剖面切割平面

2. 墙体（Wall）

- 选择类型：基础墙、幕墙、复合墙

- 编辑高度、基底/顶面偏移、倾斜度

- 使用“编辑轮廓”调整开口或凹凸

3. 门窗（Door / Window）

- 放置在墙上，选择族类型并设置偏移与垂直位置

4. 楼板（Floor）

- 通过绘制边界创建，设置结构层次与厚度

5. 屋顶（Roof）

- 拟合边界或按坡面绘制

6. 楼梯与栏杆（Stairs / Railing）

- 交互式创建自动生成踏步或按部件构建

7. 天花（Ceiling）、建筑组件（Curtain Wall）、开洞（Shaft）

8. 标注与尺寸：使用标注工具、标高、剖面与详图视图准备施工图。

五、族（Family）详解：制作、管理与库

- 族的类型：

- 系统族（System Family）：如墙、楼板、屋顶，不可单独打开编辑

- 类型族（Loadable Family）：家具、门窗、灯具等，可加载到项目

- 内嵌族（In-place Family）：项目内建立的专用组件

- 参数类型：

- 实例参数：影响单个实例

- 类型参数：影响族的所有类型

- 共享参数：跨项目与样板文件共享，适用于标签与计划

- 制作步骤（以简单窗为例）：

1. 新建族，选择合适模板（例如 Window.rft）

2. 建立参考平面（Reference Planes）并命名，设置基准

3. 添加尺寸并建立参数（实例/类型），锁定尺寸到参考平面

4. 创建几何（抽壳、拉伸、切割），绑定参数控制尺寸

5. 添加可见性参数或材料参数

6. 保存并加载到项目，测试不同类型与参数

- 嵌套与联动

- 将代表硬件、玻璃、饰面的小族嵌入到主族，设置共用参数实现联动

- 最佳实践：

- 使用参考平面+尺寸驱动几何，确保族的可参数化

- 合理区分实例与类型参数，避免不必要的类型数量

- 使用共享参数管理合同/计量信息

- 精简几何，降低面数，避免过度细节影响性能

- 常用族资源：

- Autodesk Seek（已并入A360/BIMobject）

- RevitCity、BIMobject、National BIM Library、制造商官网

- 公司自建族库与模板（建议统一命名与参数标准）

六、插件推荐与使用场景

- Dynamo：图形化脚本工具，自动化建模、参数批量处理、布置构件、生成复杂几何

- 入门用途：批量创建构件、参数赋值、导入外部数据（Excel）

- Enscape / Twinmotion / V-Ray：实时渲染与出图，适合设计汇报与可视化

- Navisworks / BIM 360 Coordinate：碰撞检测、进度模拟与多专业联调

- pyRevit：开源工具集合，提升日常工作效率（快速复制、清洁模型）

- Ideate BIMLink / BIM Tools：数据导入导出、清洗批量处理

- Revit Lookup：模型数据查看与调试

- 插件使用技巧：

- 选择与版本匹配的插件

- 在测试项目中先试用脚本或插件，确认备份机制

- 将常用脚本整理为模块化 Dynamo 包，便于团队共享

七、协同与工作流程（项目实战）

- 工作集（Worksharing）

- 创建 Central File（中央模型），团队成员创建 Local File（本地副本）

- 定期同步（Synchronize with Central），使用 Save to Central 策略

- 使用 Worksets 管理大构件（结构、机电、场地）与访问权限

- 链接模型（Link Revit / Link CAD）

- 建议将专业模型（结构、机电）作为链接模型引用，保留自主管理

- 使用“Copy/Monitor”工具追踪关键元素变化（如柱、墙）

- 冲突检查（Clash Detection）

- 在 Navisworks 或 BIM 360 中进行碰撞检测，生成问题清单与 Assign 给责任人

- 版本管理与审图流程

- 使用 BIM 360 / ACC 提供云端权限管理、审阅与问题追踪

- 采用图纸发布流程（DD、CD、IFC 导出）保证交付质量

八、出图、统计与交付

- 视图管理：平面、立面、剖面、详图、三维视图

- 视图模板与图纸套打：统一线宽、图例、标注样式

- 材料与表格（Schedules）

- 创建明细表（门窗表、材料表、面积表），使用过滤、分组、计算公式统计

- 导出到 Excel 进行二次处理（使用 Ideate BIMLink 提高效率）

- 标注与文字规范：使用公司样板文件统一注释、图例与节点编号

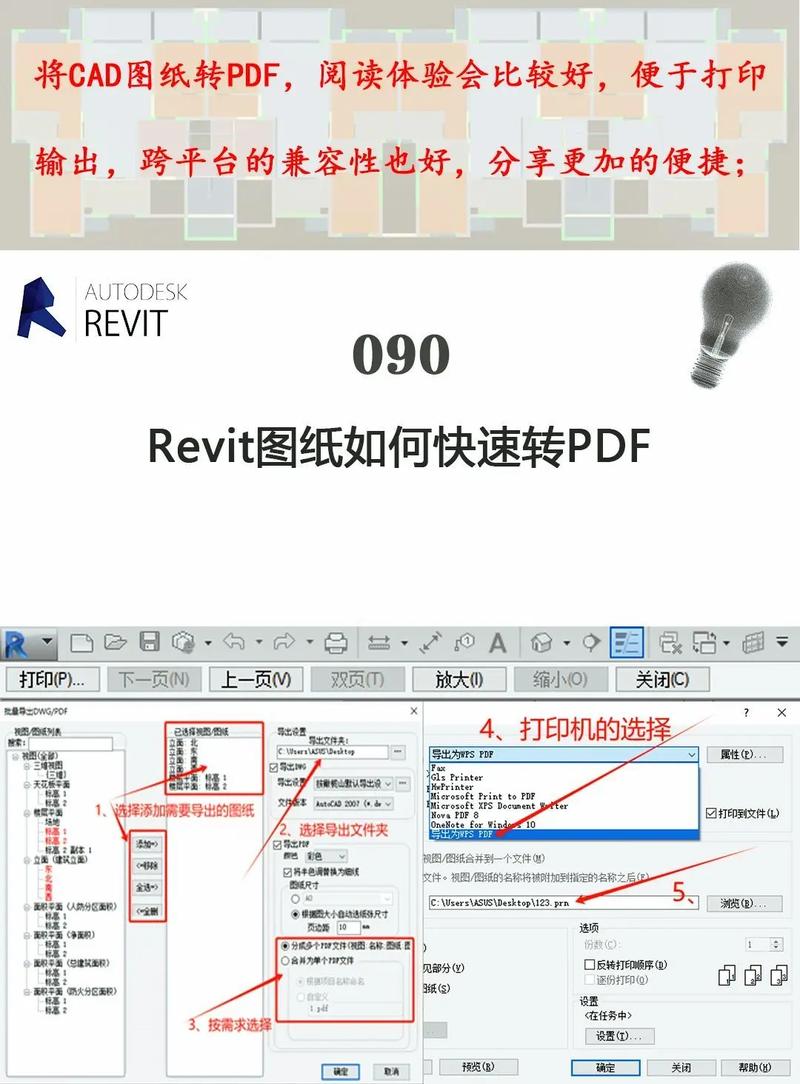

- 输出格式：DWG、PDF、IFC、NWC（Navisworks），以及 BIM 360 项目共享

九、MEP 与结构基础

- 结构建模：梁、柱、基础、预制构件，使用分析模型与荷载链接到结构分析软件（如 Robot/ETABS）

- 机电系统：风管、管道、电缆桥架、设备布置与系统连通性

- 系统分析：负荷计算、风管负压/风量平衡、管网坡度与支管布置

- 协调技巧：MEP 常用 Clash 检查、管道预留与吊架协商

十、Dynamo 简介与实战示例

- Dynamo 是基于节点的可视化编程环境：

- 常见用例：批量修改族参数、从 Excel 导入门窗尺寸、自动布置灯具、生成结构支撑

- 简单脚本示例：

1. 从 Excel 读取门窗定位坐标与类型

2. 在平面视图中按坐标插入门窗实例并赋值参数

- 推荐学习资源：Dynamo Primer、Dynamo Hub、YouTube 教程与论坛（DynamoBIM）

十一、性能优化与常见问题

- 模型优化：

- 精简家具高细节族（LOD），使用简化版本用于设计阶段

- 分布式链接模型与工作集分区

- 减少视图中开启的图元类别和渲染材质

- 常见问题与解决：

- 模型打开慢：清理未使用的族与视图，运行“Purge Unused”

- 同步冲突：及时沟通，合理划分工作集，避免多人同时编辑同一构件

- 参数丢失：确保共享参数文件一致并在版本库中管理

十二、学习路径与练习建议

- 基础阶段（0-1 个月）：

- 熟悉界面与基本建模（墙、窗、门、楼板）

- 完成一个单体房屋模型并出一张平面图与立面图

- 提升阶段（1-3 个月）：

- 学习族制作、参数管理与简单 Dynamo 脚本

- 完成小型商业建筑模型并输出族明细表和图纸

- 实战阶段（3-6 个月）：

- 参与团队协同项目，学习工作共享、链接模型与碰撞检查

- 掌握渲染、施工详图与 IFC 交付流程

- 推荐练习项目：

- 住宅户型设计：练习楼层、剖面、门窗族

- 办公楼模型：引入结构与机电，练习协调与碰撞检测

- 小型场馆或公共建筑：练习复杂屋顶、立面幕墙系统与族嵌套

十三、资源与社区

- 官方：Autodesk Knowledge Network、Revit Help

- 社区：Revit Forum、AGACAD、BIMforum、国内知乎、BIM 社群

- 教材与课程：Autodesk 官方课程、国内高校课件、Udemy、Coursera

- 插件与库：BIMobject、RevitCity、pyRevit、Dynamo 包管理器

十四、总结

掌握 Revit 不仅是学会软件命令，更是理解 BIM 思维：信息化、协同化、参数化。通过系统学习界面与基础建模、深入族制作、掌握常用插件与协同工作流程，设计人员可以显著提升项目效率、减少错误并为施工与运维提供有价值的数据支持。建议按照由浅入深的学习路径结合大量实战练习，逐步建立公司统一的样板与族库，从而实现团队化、标准化的 BIM 实施。

附：快速入门检查表（可作为初学者练习任务）

- 安装 Revit，并打开一个模板文件

- 创建两层楼的 Levels 与 Grids

- 绘制外墙、内墙、楼板、屋顶

- 插入门窗族并创建至少两种窗类型

- 制作一个简单的窗族并加载到项目

- 创建视图、剖面、三个图纸并布置图纸框

- 导出门窗明细表为 Excel

- 使用 Dynamo 实现从 Excel 导入门窗位置并放置实例

- 在 Navisworks 中打开并做基本碰撞检测（若有结构/机电模型）

祝你学习顺利，早日在项目中熟练运用 Revit，提升设计质量与协同效率。如需针对某一章节（例如族制作、Dynamo 脚本或多专业协同）提供详细实例教程，我可以继续为你拓展具体步骤与案例。
