“Revit快速上手：BIM建模实战视频教程与族库下载”是面向建筑、结构与机电工程师及设计人员的一种入门与进阶学习资源组合。本文以该资源为线索，系统介绍如何利用Revit进行BIM建模实战，从软件界面与基础操作入手，贯穿项目建模流程、族（Family）创建与管理、协同工作与导出技术，并给出实用技巧与常见问题的应对方法，帮助读者在实际项目中快速建立标准化、高效率的BIM工作流。

一、为什么选择Revit与BIM建模

- 集成化：Revit支持建筑、结构、机电一体化设计，数据在模型中实时联动，减少重复工作。

- 参数化：构件以参数化族存在，修改参数即可更新整个模型，适合变更频繁的设计环境。

- 出图与数据导出：自动生成平面、立面、剖面、节点详图及工程量清单（Schedules），便于施工与造价联动。

- 协同与碰撞检测：结合BIM 360、Navisworks等工具实现云协同、碰撞检查和施工模拟。

二、入门准备与界面熟悉

1. 安装与授权：安装Revit（注意版本号与团队一致），配置Autodesk账户与许可（单机/网络/云）。

2. 界面元素：

- 快速访问工具栏（Quick Access Toolbar）

- 功能区Ribbon（模型、注释、视图、管理等）

- 属性面板（Properties）

- 项目浏览器（Project Browser）

- 视图窗口与导航（视图控制、相机、透视/正投影）

3. 常用快捷键（建议自定义）：

- ZP（缩放到图纸范围）、WT（并排视图）、VG（可见性/图形替换）、

- DI（标注尺寸）、AL（对齐）、CO（复制）、MM（移动）

4. 模板与单位设置：创建或使用公司模板（.rte），在“管理->项目单位”中设置长度、角度、面积等单位标准。

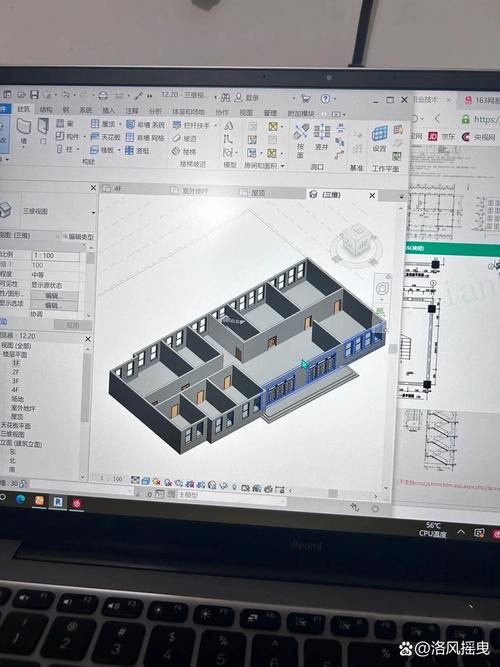

三、项目建模基础流程（以建筑为例）

1. 新建项目并设置层级：

- 在项目模板上建立Levels（楼层标高）与Grids（轴网），作为构件定位基准。

2. 墙、门、窗：

- 使用“墙”命令绘制结构墙/非结构墙，创建或加载墙类型（复合构造、材料厚度）。

- 插入门窗族（系统族或加载族），设置嵌入高度、偏移与标高。

3. 楼板、屋顶与楼梯：

- 楼板：绘制楼板边界，选择楼板类型及材料层。

- 屋顶：坡屋顶/平屋顶绘制方式与屋顶边界设定。

- 楼梯：自动生成/手动绘制，注意踏步参数与扶手端点。

4. 剖面与立面：

- 创建剖面并标注节点，控制剖面视图范围与细节层级。

5. 构架与结构：

- 建模梁、柱、板及基础，使用分析模型支持结构仿真。

6. 机电预留：

- 在建筑模型中预留管线槽、设备位，并与机电团队协同。

四、族（Family）创建与族库管理

1. 族类型概念：

- 系统族（System Family）：墙、楼板、屋顶等，存储在项目中不可另存为独立文件。

- 族（Loadable Family）：窗、门、家具、灯具、设备等，保存在外部文件（.rfa）。

2. 族制作流程：

- 新建族文件（基于模板：Generic Model、Door、Window等）。

- 定义参照线/参照平面（Reference Planes）并命名，设置参照锁定并添加尺寸参数。

- 创建几何（固体/切除/挤出/混合/旋转/族类型参数）；

- 添加材料参数、可见性参数与布置参考（插入点/连接器）。

- 测试族在项目中的插入、尺寸变体与参数联动。

3. 参数类型：

- 类型参数（Type Parameter）：影响所有该类型实例。

- 实例参数（Instance Parameter）：只影响单个实例。

- 共享参数（Shared Parameter）：跨项目、标注与Schedule共享，用于统一工程量统计。

4. 族库管理与下载：

- 官方与第三方资源（Autodesk Knowledge Network、BIMObject、国内如筑龙、土巴兔等）提供大量族文件。

- 下载注意：优先选择可信来源，注意版权与模型精度；尽量下载“精简”而非“超细”模型以避免项目负荷过大。

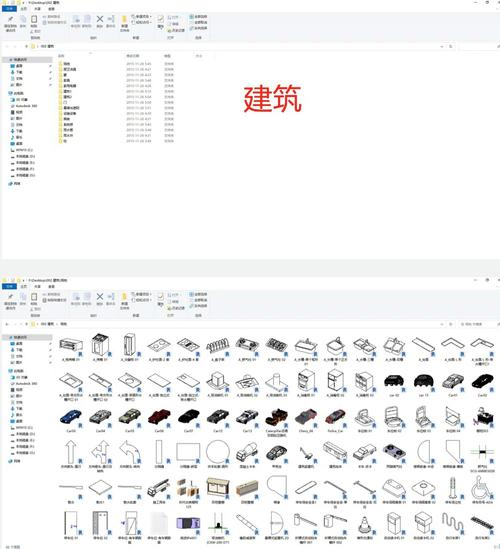

- 本地库搭建：建立统一文件夹结构（按类别：门窗/家具/结构/机电），在Revit中通过“插入->加载族”或直接在项目浏览器中“加载族”。

- 版本管理：在文件名或元数据中标注Revit版本、作者、参数说明与用途。

五、进阶建模技术与参数化策略

1. 参数化设计思路：

- 尽可能用参数控制尺寸与材质，减少重复建模；

- 使用公式（Formulas）完成尺寸间的数学关系；

- 使用布尔型参数控制构件显示/隐藏（例如可拆卸部件）。

2. 嵌套族与共有族结构：

- 将复杂构件拆分为多个子族，提高复用性与维护性；

- 注意嵌套族中参数的传递（把需要暴露的参数定义为共享或连接）。

3. 连接器与系统协调：

- 在机电族中设置竖向/横向连接器（MEP Connectors）以便系统跨族连接与计算。

4. 族性能优化：

- 使用“实心/空心/镜像/阵列”等轻量化几何并限定细节视图层级；

- 通过LOD（Level of Detail）控制不同视图或阶段显示差异，避免在总体模型中加载高面数模型。

六、图纸出具、计算与导出

1. 视图管理与出图流程：

- 创建平面视图、剖面、立面、详图与三维视图，使用视图模板（View Templates）统一样式；

- 在Sheet上布局视图并添加图框、明细表（Schedules）与注释；

- 输出PDF、DWG（Export->CAD Formats）、DWF或直接打印。

2. 工程量统计与Schedules：

- 利用Schedule自动统计面积、体积、数量、材料，结合共享参数生成详尽工程量表；

- 通过筛选、分组、排序与格式化导出Excel或CSV供造价使用。

3. 协同与导出标准：

- 导出IFC用于跨平台交换（注意IFC版本与映射设置），使用“导出->IFC”并选择适当的配置（房屋/楼层/构件映射）。

- 导出到Navisworks进行碰撞检测（NWC/NWD），使用“协作->全球共享”或“发布选项”。

七、团队协作与项目管理

1. 工作共享（Worksharing）：

- 将项目保存为中央模型（Central Model），团队成员创建本地副本（Local File）并通过“借用元素”进行并行工作；

- 子项目/链接：通过Link Revit或Link CAD将专业模型关联到主模型以便协调。

2. BIM CDE（公共数据环境）：

- 使用Autodesk Docs/BIM 360/ACC实现云端文档管理、版本控制与审查；

- 设置权限管理、Issue跟踪与审阅流程。

3. 碰撞检查与协调会议：

- 导出各专业模型到Navisworks或使用BIM协同平台进行冲突检测，生成Issue并分配责任人。

八、常见问题与解决建议

- 性能问题：模型过大或族过细导致卡顿。建议：使用工作集（Worksets）、视图范围限制、LOD控制、清理未使用族与视图、分拆模型。

- 族尺寸不对：检查参照平面与参数绑定是否正确，验证尺寸单位与公式。

- 导出IFC映射异常：检查实体类型与分类，必要时调整导出映射或使用自定义Mapping文件。

- 协同冲突：及时接收/同步中央文件，避免长时间离线大幅变更；使用Issue管理并保留变更记录。

九、学习路径与视频教程建议（基于“快速上手”资源）

1. 学习阶段划分：

- 基础入门（1-2周）：界面、视图、楼层与轴网、墙门窗、楼板屋顶、简单出图。

- 中级强化（2-4周）：族基础、参数化、样式与模板、Schedules、协同基础。

- 项目实战（4周以上）：完整项目建模、族自定义、导出/协同、碰撞检查与施工模拟。

2. 视频教程的合理利用方法：

- 跟着视频逐步实践，而非只看不练；准备一个小型练习项目并逐步复刻教程中的步骤；

- 将下载的族先在空白项目中测试，了解参数与插入方法，再用于实际项目；

- 做笔记并整理常用族、模板与视图模板，形成可复用的公司标准库。

3. 推荐练习项目题目：

- 两层住宅模型：练习墙体、门窗、楼梯、屋顶与平面出图。

- 小型商业综合体：练习结构-建筑协调、机电布置与停车场坡道。

- 室内装修详图：练习嵌套族、尺寸标注与详图出图。

十、安全与版权注意

- 下载族与素材时尊重版权，使用公司或开源许可明确的族，避免未经授权商用。

- 对外共享模型前清理敏感信息（个人信息、原始DWG注释等）。

结语

掌握Revit并非一蹴而就，但借助系统的视频教程与高质量族库，可以显著缩短学习曲线。重在实践与标准化：用模板与族库规范流程，用参数化思维提升重复利用率，用协同工具保障团队效率。建议把“学习—练习—总结—优化”作为常态循环，通过真实项目不断校准族库与模板，最终实现高效、可复用的BIM工作流。如果需要，我可以根据你当前的Revit版本与项目类型，给出一份可直接下载并集成的族库结构建议清单或一步步的入门练习清单。
