导语

随着BIM（建筑信息模型）在设计、施工、运维各阶段的普及，Autodesk Revit 已成为建筑、结构、机电及室内设计的主流工具之一。本教程面向零基础读者，系统介绍Revit的安装、界面与常用命令，并通过两个实战项目带你从空白项目走到出图、统计与渲染。本教程以“2025最新版”为参考，内容基于通用功能与工作流，适用于近年版本（如2023–2025）用户。

一、安装与系统准备

1. 系统与硬件建议（最低/推荐）

- 操作系统：Windows 10/11 64位（最新补丁）；

- 处理器：四核以上，推荐6核/8线程或更高；

- 内存：最低16GB，推荐32GB以上（大模型建议64GB）；

- 硬盘：SSD（推荐NVMe）至少50GB可用空间；

- 显卡：支持DirectX 11/12的专业显卡或高性能消费卡（4GB显存起步，8GB更好）；

- 分辨率：1920×1080或更高。

2. 许可证与账户

- 可通过Autodesk官方购买订阅，获取单机/网络/企业许可；

- 教育版：学生与教师可通过Autodesk Education获取免费教育版（注意使用权限和水印）；

- 登录Autodesk账户并激活Revit。

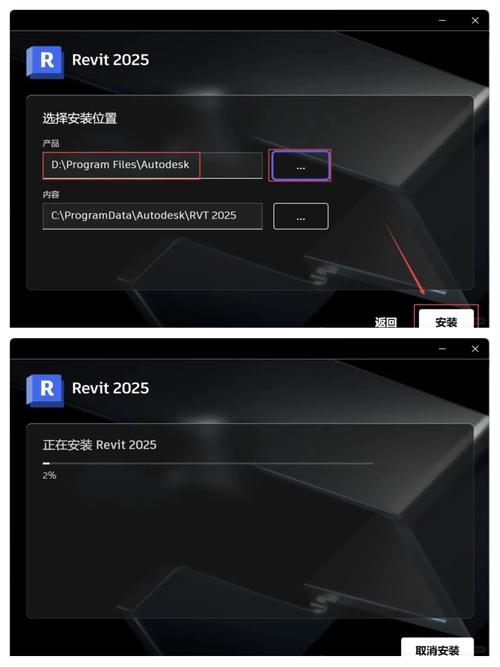

3. 安装步骤（概览）

- 从Autodesk官网或Autodesk Account下载Revit安装包；

- 运行安装程序，选择“典型安装”或“自定义安装”（可选语言包、内容库）；

- 安装内容库（families、模板）通常较大，建议同时下载安装；

- 安装完成后首次启动，登陆账户并激活许可。

二、初识界面与基本概念

1. 界面组成

- 菜单栏（Ribbon）：按功能分组的工具，如“建筑（Architecture）”“结构（Structure）”“系统（Systems）”等；

- 属性（Properties）面板：显示与编辑选中对象或视图的参数；

- 项目浏览器（Project Browser）：管理视图、族、图纸、明细表等；

- 视图窗口（View Window）：模型的平面、立面、三维视图显示区域；

- 状态栏与选项栏：一些命令的选项与提示。

2. 核心概念

- 视图（View）：模型的可视表现（平面、剖面、三维、细部等）；

- 族（Family）：Revit中可重复使用的构件（如门窗、家具、灯具）；

- 类型与实例参数：类型（Type）定义族的通用属性，实例（Instance）是个别对象属性；

- 参照标高（Levels）与轴网（Grids）：确定楼层与轴线，是模型定位基准；

- 工作集与协同（Worksharing）：多人协作编辑模型的机制。

三、常用命令详解（按工作流程）

1. 新建项目与选择模板

- File > New > Project，选择合适的模板（建筑/结构/MEP）；

- 模板包含预设的标高、轴网样式、标准视图和族库。

2. 建立标高与轴网

- Level（标高）：Architecture > Datum > Level，双击标高名称可重命名并设置标高高程；

- Grid（轴网）：Architecture > Datum > Grid，绘制轴线并命名（A、1等）。

3. 墙体（Wall）

- Architecture > Wall > 选择墙类型（外墙、内隔墙）；

- 在平面视图中点击绘制或选择“按线绘制/矩形/多段线”；

- 在Properties中调整墙厚、结构层、基底和高度（受标高控制）。

4. 门窗（Door/Window）

- Architecture > Door/Window，点击放置或在墙上插入；

- 调整类型、偏移量和竖向定位（相对于楼层标高或墙自身高度）。

5. 楼板、屋面与楼梯

- Floor（楼板）：Architecture > Floor > 绘制边界并指定厚度、构造层；

- Roof（屋面）：Architecture > Roof > 选择按平面绘制或按坡面绘制；

- Stairs（楼梯）：Architecture > Circulation > Stair，选择自动或手动绘制楼梯，设置踏步数与扶手。

6. 族（Family）载入与编辑

- Load Family：Insert > Load Family，从内容库载入标准族；

- 自定义族：File > New > Family，选择族模板（door、window、家具等），在族编辑器中建立参数化模型，保存为.rfa。

7. 注释与尺寸

- Dimension：Annotate > Dimension，常用有线性尺寸、对齐尺寸、标注中心等；

- Tag（标注符号）：Annotate > Tag，加入门窗编号、材料标签；

- Text、Detail Line、Filled Region用于平面图或施工详图。

8. 明细表（Schedules）与数量统计

- View > Schedules > Schedule/Quantities，选择类别（如Walls、Doors）并添加字段（长度、面积、材料、数量）；

- 可对字段进行排序、过滤与计算公式，导出为CSV或Excel。

9. 出图（Sheets）与打印

- Project Browser > Sheets，拖入视图与图框，添加标题栏与明细；

- File > Print 或导出为PDF/DWG。

10. 渲染与可视化

- View > Render，使用内置渲染器或云渲染（需订阅）；

- 可使用第三方实时渲染插件（如Enscape、Twinmotion）增强表达（注意许可证）。

四、快捷键与效率技巧（常用）

- ZP：缩放到比例（Zoom to Fit）；

- ZR：缩放实时（Zoom Region）；

- WT：拆分工作区（Tile Windows）；

- VG：图元可见性/图形覆盖（Visibility/Graphics）；

- VV：同VG；

- AL：对齐（Align）；

- DI：线性尺寸（Dimension）；

- TR：修剪/延伸（Trim/Extend）；

- CO：复制（Copy）；

- MM：移动（Move）；

- UNDO/CTRL+Z：撤销，CTRL+Y重做。

五、协作与工作共享

1. 本地工作共享（Worksharing）

- 开启协作：Collaborate > Collaborate in Cloud（云协作）或Worksharing > Enable；

- 创建中央模型（Central Model），团队成员从中央创建本地副本（Local）工作并同步（Synchronize with Central）。

2. 云端协作（Autodesk Docs / BIM Collaborate）

- 将模型发布到Autodesk Docs，使用BIM Collaborate进行问题管理（Issues）、冲突检查与版本控制；

- 团队通过权限控制与评论功能实现跨地域协作。

3. 链接与导入

- Link Revit：将其他Revit模型链接到当前项目；

- Link CAD/Import CAD：导入/链接DWG、DXF等，注意坐标与层管理；

- IFC导出/导入：用于与其他BIM平台交互，保持信息互换。

六、实战项目一：小型住宅（从空白到出图）——核心步骤

目标：建立一栋两层小户型住宅模型，输出平面图、立面、楼梯、门窗表和渲染图。

1. 新建项目并设置单位与模板：

- File > New > Project，设置项目单位（米或毫米）；

- 在Manage > Project Units调整精度。

2. 绘制轴网与标高：

- 在A平面绘制轴网（纵向/横向），命名为A、B、1、2；

- 创建标高：Ground（0.000）、First Floor（3.300）、Second Floor（6.600）等。

3. 建立基础墙体：

- 选择外墙类型（200mm剪力墙或双层复合墙），在平面中按外墙轮廓绘制；

- 建立内隔墙并划分房间。

4. 放置门窗：

- 载入所需门窗族，放置并调整偏移与高度；

- 对重要洞口使用“窗台高度”“头部高度”参数进行精确控制。

5. 楼板与屋顶：

- 在First Floor视图绘制楼板边界并指定厚度；

- 创建楼梯连接楼层（自动楼梯工具）；

- 绘制屋顶，指定坡度与檐口线。

6. 室内布置与设备：

- 载入家具、厨卫设备等族，进行摆放与定位；

- 设置房间（Room）以便计算建筑面积与热负荷等。

7. 明细表与出图：

- 创建门窗明细表，包含数量、尺寸、材料；

- 建立Sheets，将平面、立面、剖面、详图拖到图纸上，添加比例与注释；

- 打印或导出PDF进行审查。

8. 渲染演示：

- 设置材质、光源与视角，使用Render进行快速渲染或云渲染导出高质量图像。

七、实战项目二：开放式办公室改造（含机电简单布置）

目标：在现有建筑模型基础上进行室内改造，添加家具、照明与空调出风口，并生成设备表。

1. 链接现有建筑模型（Link Revit或Link CAD）并定位；

2. 用房间（Room）工具重新划分开放区与会议室；

3. 使用“注入族”布置工位、会议桌与储物柜；

4. 在系统（Systems）中绘制基本风管与风口、照明回路（仅示意）；

5. 生成家具表、照明表与风口表，导出为Excel用于成本估算。

八、族（Family）创建与管理入门

1. 理解族模板（Family Template）：选择正确模板是族建模的基础（如Door.rfa、Furniture.rfa）。

2. 参数化设计：使用尺寸参数（Dimensions）和实例/类型参数控制尺寸、材料及可见性；

3. 参照与约束：使用参照线、参照平面与锁定关系保证族在不同尺度下的稳定表现；

4. 测试与保存：在族编辑器中加载到测试项目中验证族行为，保存并版本控制。

九、常见问题与故障排查

- 模型打开慢：尝试关闭视觉样式、清理未使用的族与视图，使用压缩与审查工具；

- 标高/轴网显示丢失：检查视图范围与可见性设置（VG）；

- 协同冲突：常做同步并及时接收（Reload Latest），使用冲突检查工具或审查工作集；

- 导入DWG偏移：确认坐标基准与共享坐标，使用“选择位置”进行定位或裁剪。

十、学习路径与练习建议

1. 基础（1–2周）：熟悉界面、创建墙/门/窗、楼板、屋顶与简单出图；

2. 进阶（2–4周）：学习族编辑、明细表、工作共享与参数化设计；

3. 实战（持续）：完成2–3个小项目（住宅、办公、改造），尝试与结构/机电协同；

4. 参考资料：Autodesk官方帮助、Revit专业书籍、在线课程与BIM社区论坛。

结语

从零开始学Revit需要耐心与练习。熟练掌握标高、轴网、族与工作流后，你将能把设计意图高效地转换为信息丰富的BIM模型，支持施工与运维阶段的多方协同。2025版本在性能与协作方面持续优化，但核心建模与参数化理念不变。建议结合实际项目反复练习，并逐步学习族制作与协作流程，会让你的BIM能力更系统、更具竞争力。
