引言

随着建筑行业数字化转型加速，BIM（建筑信息模型）已成为设计、施工与运维的重要工具。Autodesk Revit 作为主流的 BIM 建模软件之一，具备建筑、结构与机电（MEP）一体化建模、参数化族（Family）创建、协同工作与详尽信息化输出能力。本篇文章以“Revit入门教程：零基础到高级BIM建模全流程”为蓝本，系统讲解从安装入门、界面熟悉、基础建模、族与参数管理、文档化与出图、协同与碰撞检测、到高级自动化（Dynamo）与最佳实践的完整流程，帮助零基础读者建立完整技能体系，面向实际项目交付。

第一部分：入门准备与基础概念

- BIM 概念回顾：BIM 是以三维模型为核心，集成几何、材料、成本、施工进度及运维信息的协同平台。Revit 强调“参数化”与“信息化”。

- 版本与模块：Revit 分为 Architecture、Structure、MEP 等模块，实际工作中常使用 Revit 全功能版，按项目需求加载族库与外部插件。

- 环境准备：安装 Revit（注意系统配置、显卡驱动与多核设置），创建 Autodesk ID 并激活许可；为团队准备标准模板（.rte）与族库。

第二部分：界面与项目设置

- 界面熟悉：主工具栏（Ribbon）、属性（Properties）面板、项目信息（Project Browser）、视图导航、选项栏。熟练使用鼠标滚轮缩放、按住中键平移、双击滚轮重置视角。

- 项目模板与单位：建立公司模板，设置项目信息（Project Info）、单位制（长度、角度）、标高（Levels）与轴网（Grids）。模板中预设图纸样式、注释样式、明细表格式。

- 层与轴网管理：在立面视图创建与命名标高（Level），在平面视图创建轴网（Grid）。明确楼层高度、层间关系与剖面基准面。

第三部分：基础建模流程（建筑）

- 墙（Wall）、门窗（Door/Window）：使用系统族墙体建模，选择墙的结构层次（厚度、构造），放置门窗并设置尺寸参数，理解实例参数与类型参数的区别。

- 地板（Floor）、屋顶（Roof）、楼梯（Stairs）：按楼层绘制地板轮廓与构造层，屋顶可用按轮廓或按面生成，楼梯可使用楼梯向导或自定义拾取路径。

- 开口与构件：使用“开洞（Opening）”、“修改—修剪/延长”等工具处理构造交汇；布置扶手、栏杆、天窗等元素。

- 视图管理：创建平面、立面、剖面与三维视图，配置可见性/图形替换（Visibility/Graphics）以控制不同元素显示。

第四部分：族（Family）与参数化建模

- 族类型：系统族（System Family）、载入族（Loadable Family）、注释族（Annotation Family）。重点掌握载入族创建流程：新建族模板、参考平面、参数化尺寸、族类型参数与实例参数设定。

- 共享参数（Shared Parameters）：用于多个项目或族之间共享信息并导出到明细表，适用于招标、施工与运维属性。

- 族最佳实践：保持族文件轻量化、限制过多几何细节、使用详细视图与简化实物两套族，命名规范化并记录族参数说明。

第五部分：注释、明细表与出图

- 注释与标注：使用尺寸标注、文字注记、标高/轴网标注与图例，建立符合公司制图标准的注释样式。

- 明细表（Schedule）：创建房间、门窗、材料、数量清单等明细表，使用筛选器、分组与计算字段（公式）统计工程量并生成报表。

- 图纸与出图（Sheets/Print）：将图纸拖入图纸集（Sheet），设置视口标注比例与标高，规范图纸边框与标题栏，导出为 PDF、DWG 或 DWF。

- 出图要点：保持视图命名一致、避免直接在视图上塞太多注释、利用工作集与图层管理视图显示。

第六部分：阶段（Phase）、设计选项与施工分解

- 项目阶段管理：使用 Phases 管理既有、拆除、新建等不同施工阶段，给元素设置所属阶段并管理可见性与材料。

- 设计选项（Design Options）：进行多方案对比时使用设计选项，创建主方案与备选方案，便于评审与选择。

- 施工分解：结合施工序列（4D）与进度计划，标准化对象命名以便与进度软件衔接（例如 Navisworks 或 Primavera）。

第七部分：结构与机电（MEP）基础

- 结构建模：梁、柱、板、基础的参数化布置，结构载荷与分析接口（可导出到结构分析软件），结合钢结构连接与预制构件管理。

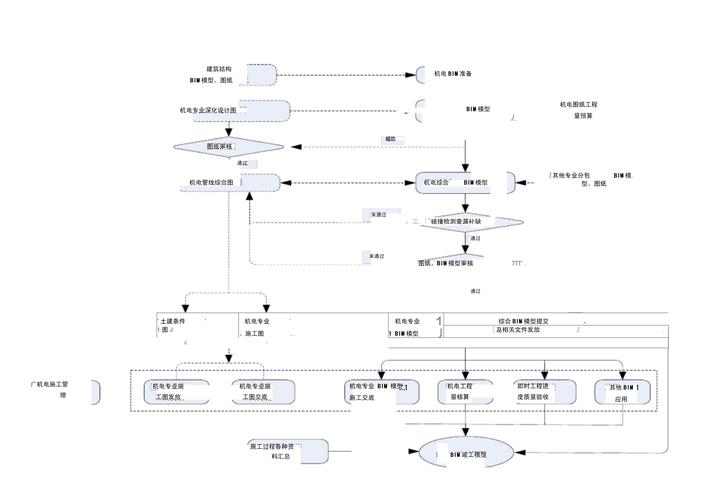

- 机电建模：管道、风管、电缆桥架与设备布置，建立系统（Systems）并计算水力/风量/负载，使用族库快速布置常用设备。

- 协调要点：早期介入MEP与结构团队，利用联动视图（Linked Models）检查碰撞，设置适当的碰撞保护和留出政策（space/clearance）。

第八部分：协同工作与数据交换

- 工作共享（Worksharing）：启用中央文件（Central Model）与本地副本（Local），理解同步（Sync）与撤销/保存操作、撤销/工作集（Worksets）概念。

- 云协作：使用 BIM 360 / Autodesk Docs 提供云端协作、版本控制与权限管理，利于跨团队跨地域协同。

- 链接 CAD 与 Revit：链接 DWG 与 IFC，使用链接管理器（Manage Links）控制可见性与定位，注意坐标系一致性（Shared Coordinates）。

- 碰撞检测：常与 Navisworks 协同，导出 NWC/NWD 进行碰撞检查、分配责任并形成整改单（RFI / Clash Report）。

第九部分：高级功能与自动化

- Dynamo：基于视觉化脚本的自动化工具，用于批量参数处理、复杂族生成、几何运算与数据导入导出。适合处理重复性任务、模型检查与自定义报表输出。

- Revit API：面向程序开发者的二次开发接口，可用 C# 或 Python 开发插件，实现深度自动化与企业级集成。

- 能耗与仿真：使用 Insight、Green Building Studio 或第三方插件做能耗模拟、日照与遮阳分析，支持可持续设计决策。

第十部分：导出、运维与交付

- IFC 与开放标准：导出 IFC 文件用于跨平台交换，注意将属性映射（IFC Mapping）与类别转换设置正确，常见问题为族属性丢失、坐标偏移。

- BIM 交付物：图纸、族库、参数清单、构件清单（BOM）、模型检查报告、碰撞记录、竣工模型与运维手册（FM）。

- 竣工与运维：将模型与运维系统（CMMS）对接，导出资产信息、维保参数与设备手册，提高后期运营效率。

第十一部分：常见问题与性能优化

- 性能优化：减少过度细节族、使用视图范围与剖切、善用链接而非直接导入大文件、关闭不必要的可见性选项。分割大型模型为多个文件，使用工作集与工作集分配。

- 常见错误：坐标混乱（共享坐标未统一）、族过重、参数命名冲突、同步冲突（Worksharing issues）。解决方法包括清理族、使用 Audit 功能、建立坐标基准。

- 备份与版本管理：启用自动保存与版本控制策略，定期导出本地备份并记录更改日志（Change Log）。

第十二部分：项目级工作流程与最佳实践

- 项目启动（BIM Execution Plan, BEP）：制定 BIM 执行计划，明确交付时间、模型LOD（Level of Development）、命名约定、文件结构、责任矩阵（RACI）。

- 命名规范与图层策略：统一族名、视图名、明细表名及参数名，建立公司标准模板并定期更新。

- 质量检查（QA/QC）：设置模型检查项（几何一致性、参数完整性、碰撞检测、楼层一致性），使用脚本或插件自动化检查。

- 学习与团队能力建设：定期培训、分享会与代码库（族库、模板）维护，推动团队 BIM 能力持续提升。

学习路径建议（从零到高级）

- 阶段一：基础入门（20–40 小时）— 熟悉界面、创建简单建筑模型、出图与明细表。

- 阶段二：进阶应用（40–80 小时）— 族创建、参数化建模、模板定制、阶段与设计选项应用。

- 阶段三：协同与交付（80–160 小时）— 工作共享、云协作、碰撞检测、IFC 导出与项目交付。

- 阶段四：高级自动化（视项目而定）— 学习 Dynamo、API，实施企业级标准化与自动化流程。

结语

掌握 Revit 不仅是学习软件操作，更是掌握一种以模型为核心的协同工作方法。通过系统的训练与项目实践，从基础的墙体和门窗建模，到族与参数管理、跨专业协同、再到 Dynamo 自动化与 API 开发，形成一套可复用的 BIM 工作流程，能够显著提升设计效率、降低施工成本并改善工程交付质量。建议读者结合真实项目反复练习，建立公司标准模板与族库，并持续关注 Autodesk 的版本更新与行业最佳实践，以应对不断变化的建筑信息化需求。

附：推荐资源

- 官方文档与学习（Autodesk Knowledge Network）

- 在线课程（Coursera、Udemy、本地培训机构）

- 中文社区与论坛（知乎、BIM 学院、建筑师联盟）

- 常用插件：Dynamo、Navisworks、BIM 360、Enscape/Lumion（渲染）

（本文为系统化的学习与实操指导，适合入门者和欲提升 Revit 实战能力的工程师、设计师与 BIM 管理者。）
