一、为什么学习Revit？BIM与Revit的定位

- Revit是目前建筑信息模型（BIM）领域最主流的设计软件之一，面向建筑、结构、机电等专业，强调“参数化建模+信息管理”。

- 与传统CAD不同，Revit不是绘二维图形而是建立三维对象，同时这些对象内嵌属性（参数），便于协同、分析与工程量统计。

- 学会Revit可以提高设计效率、减少冲突、支持可视化、生成明细表与施工图、并与结构/机电和施工管理平台协同。

二、Revit界面与核心概念（初学要点）

- 项目（Project）与族（Family）：项目是具体工程模型，族是构件模板（如门窗、家具、灯具）。

- 系统族、项目族、加载族、群组：系统族（墙、楼板、屋顶、楼梯）内嵌于项目，不可外部加载；可加载族（Loadable Family）通过.rfa文件导入项目；群组便于重复构件管理。

- 参考平面、标高(Level)、轴网(Grid)：构建模型的基准。标高控制楼层高度，轴网用于定位构件。

- 视图（平面、立面、剖面、三维）、视图模板、图元可见性/图形替代。

- 类型参数 vs 实例参数：类型参数对同一类型的所有实例生效；实例参数仅影响单个实例。

- 工作集与协作：实现多成员协同编辑，需掌握中央模型/本地复制、同步与更新流程。

三、从零开始的项目设置（实操流程）

1. 新建项目并选择合适模板（建筑/结构/机电）：

- 设定单位（公制/英制）、默认材料与墙类型。

2. 设置标高与轴网：

- 在平面视图中创建轴网（Grid）并在立面视图或三维核对标高是否正确。

- 建议用中文或标准编号命名，如“轴 A、轴 B”或“A1、A2”等。

3. 建立墙体、门窗、楼板、屋顶：

- 使用系统墙进行外廓建模，可选择复合墙并设置层厚、材料顺序与结构层。

- 插入门窗（系统族或加载族），调整标高与偏移。

4. 楼梯与栏杆：

- 使用Revit楼梯工具创建踏步，或使用直跑/旋转楼梯命令；栏杆可自动生成并可编辑样式。

5. 地形与场地：

- 使用场地（Toposurface）建模地形高程点，结合道路与停车位进行场地布置。

6. 输出三维体量分析：

- 在项目前期可用体量（Massing）工具做体量分析，结合太阳能分析与视线研究。

四、族的创建与实战（族库构建核心）

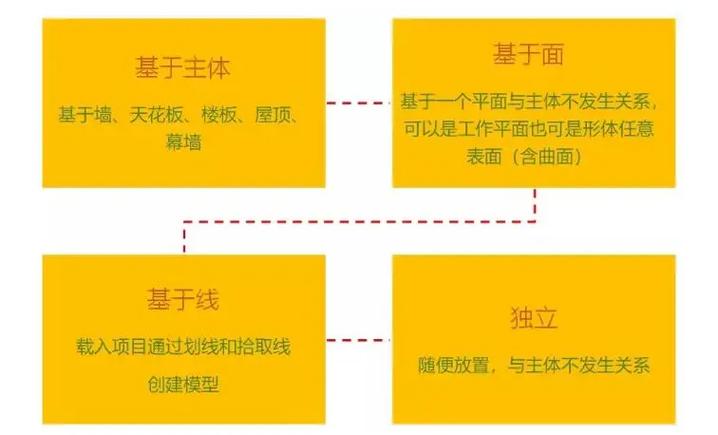

1. 族的分类：

- 系统族（System Families）：墙、屋顶、楼板、网格等。

- 可加载族（Loadable Families）：门、窗、家具、设备，存为.rfa。

- 注释族（Annotation Families）：标注符号、详图标记。

2. 族创建关键步骤（以窗为例）：

- 新建族文件，选择合适的族模板（如“窗-矩形.rft”）。

- 创建参考平面（Reference Planes），命名（中心线、上限、下限、左右边界）。

- 添加参数：宽度（Type参数）、高度（Type或Instance）、窗台高度（Instance）、材料（Type或Material Parameter）、是否带格条（Visibility参数）。

- 使用拉伸（Extrusion）、切割（Void）与嵌套族（Nested Families）构建复杂构件。

- 设置尺寸标注为参数并创建关联方程（若需），调试不同类型的显示选项（粗细、细部、三维）。

- 保存并加载到项目，测试不同参数组合，检查连接处（如窗与墙相交）显示正确。

3. 共享参数与族管理：

- 对于需要跨项目统计的参数（如制造商、编号、保修期），使用共享参数（Shared Parameter），并建立统一的参数库文件（.txt）。

- 族库命名规范示例：F_Furn_SOFA_2S_MAT01.rfa（F-家具-沙发-2座-材质01）。在族管理中记录版本、创建人、创建日期。

五、出图、详图与明细表

1. 视图管理：

- 创建视图模板统一风格（图元线宽、剖面填充、注释比例）。

- 使用剖面与详图视图补充局部节点构造。

2. 明细表（Schedule）与工程量统计：

- 通过创建明细表（窗表、门表、材料用量表）自动统计模型内参数（类型、数量、面积、体积）。

- 明细表自定义字段，可导出为CSV或Excel用于造价或材料采购。

3. 图纸集与出图：

- 建立图纸（Sheet），拖入视图与图框，调整比例。

- 导出DWG、PDF或IFC与其他团队或施工单位交流。

4. 注释、标注与详图符号：

- 使用尺寸标注、文字、剖面符号；确保标注风格与施工规范一致。

六、协同工作（Worksharing）与BIM协同平台

1. 中央模型与本地副本：

- 在开始多人项目时启用“工作共享”，生成中央模型并让成员从中央模型创建本地副本工作。

- 常用操作：释放工作集、借用元素、同步到中央（synchronize）。

2. 工作集管理：

- 将模型按楼层、专业或构件类型划分工作集（如：建筑外墙、内隔墙、家具、机电）。

- 控制访问权限，减少冲突。

3. BIM 360 / ACC / Revit Cloud Worksharing：

- 使用Autodesk云平台实现跨地域协作、版本控制与云渲染。

4. 冲突检测与协调：

- 在Revit内部使用碰撞检查或导出IFC到Navisworks进行更复杂的碰撞检测与施工冲突管理。

七、性能优化与常见问题

- 模型简化：对不必要的细节（尤其是家具和小配件）使用简化族或替代LOD，减少面数与参数数量。

- 视图过滤：使用视图范围、可见性/图形替代和工作集来控制视图加载。

- 链接管理：对于大项目，将专业模型以链接（Link Revit）方式引入，减少文件体积。

- 备份与版本控制：定期保存版本并使用统一的命名规范，防止数据丢失。

- 常见错误：族未绑定参考线、标高错位、族中缺少约束导致尺寸跑偏、材料缺失导致渲染黑块等。

八、一个典型小型住宅项目实战流程（示例）

步骤概览：

1. 项目初始化：导入基地坐标、设置默认模板、单位、字体、图框。

2. 建立标高与轴网：根据设计图设置一层/二层/屋顶标高，创建轴网并标注。

3. 外墙与内隔墙：使用复合墙创建外墙（保温层/结构层/饰面层），内墙使用轻体隔墙类型。

4. 楼板与楼梯：创建楼板并定义楼板开洞位置，添加楼梯并设置踏步参数。

5. 门窗布置：加载窗户族、定门洞宽度与窗台标高，统筹外观与尺度。

6. 屋顶与檐口：使用基于坡屋面或按坡度布置屋顶，添加檐口详图。

7. 室内设备与洁具：插入厨房、卫生间设备族，并设置连接点与注释。

8. 管线预留与结构配合：与结构/机电进行碰撞检查，调整预埋与标注。

9. 明细表与图纸：导出门窗表、材料表、工程量清单，汇总制作图纸集并出图。

10. 最终检查与导出：检查图纸比例、标注完整性，导出PDF与IFC。

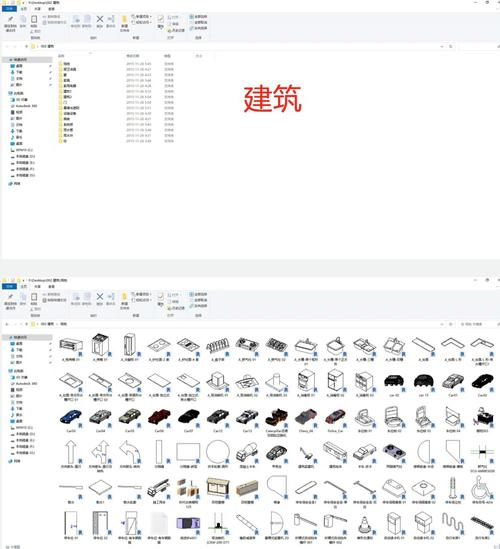

九、族库建设与管理最佳实践

- 规范化：建立统一的命名规范、参数命名规则、族分类目录，并写入团队手册。

- 模块化：将复杂构件拆分为嵌套族（Nested Families）以便复用。

- 参数化与类型化：尽量用类型参数控制同类族的大多数属性，避免大量实例参数增加管理难度。

- 文档化：每个族附带族说明（族用途、限制、版本历史），方便项目成员理解与使用。

- 质量控制：定期检查族的面数、材质贴图、参考平面是否居中、是否带有未使用的参考线或参数。

十、进阶技能与学习路径建议

- 基础阶段（0-1个月）：熟悉界面、基础建模（墙、门窗、楼板）、视图与简单出图。

- 实战阶段（1-6个月）：完成整套小型项目，学会族创建、明细表、基本协同工作。

- 提升阶段（6-12个月）：深入族参数化、复杂曲面建模、能进行碰撞检测、使用BIM协同平台。

- 专业化阶段（12个月以上）：掌握构件族批量管理、脚本（Dynamo）自动化、与Revit API基本交互、深入造价与能耗分析。

学习资源：Revit官方帮助、Autodesk University视频、Dynamo教程、各类中文实战课程与论坛（如BIM技术交流群、知乎、简书）等。

结语

Revit作为BIM核心工具，不仅是绘图工具，更是信息管理平台。掌握Revit需要系统的理论学习与大量的实战练习：从项目设置、构建模型、创建族到协同工作与出图，每一步都强调“参数化思维”和“规范化管理”。希望本文为您从零基础到进阶提供清晰的学习路线与实践提示。若您需要，我可以基于具体项目（如两层住宅、办公楼或商场）提供逐步操作手册、详细族创建示例（包含参考平面与参数设置）、或一份族库命名与管理模板，进一步帮助您快速上手与精通Revit。
