随着建筑行业信息化与协同化的发展，BIM（建筑信息模型）已经成为工程设计、施工与运维的重要工具。Autodesk Revit 作为主流的BIM建模软件之一，被广泛用于建筑、结构、机电等专业的三维建模与信息集成。本文以“Revit零基础入门教程：快速学会BIM建模（视频 案例）”为出发点，系统性地讲解从零开始学会Revit的核心概念、操作流程、常用工具与实操案例，旨在帮助初学者通过理论与实战视频案例相结合，快速掌握BIM建模技能并形成可复用的工作流程。

一、先理解BIM与Revit的定位

- BIM的核心不是三维建模本身，而是基于构件的信息化管理。BIM模型中的每个构件（墙、门、窗、楼板、梁等）都携带属性（材料、尺寸、施工阶段、成本等），便于协同、算量、碰撞检测与运维管理。

- Revit是一个面向BIM的参数化建模软件，强调“参数化构件（Families）”与“视图驱动”，通过族与参数可以实现构件的复用与自动化调整。

二、入门前的准备与环境配置

- 版本与系统：选择与项目组一致的Revit版本（推荐近几年长期支持版本）。注意操作系统与显卡驱动兼容，开启硬件加速以提高视图性能。

- 模板与项目单位：新建项目时选择合适的模板（建筑、结构或机电），并在项目单位中设置长度、角度、重量等单位，避免后续转换出错。

- 学习资源：结合视频教程学习可大幅提升效率。建议边看视频边实操，并按章节做笔记与练习。

三、Revit界面与基本概念

- 界面组成：快速访问工具栏（Quick Access Toolbar）、功能区（Ribbon）、属性面板（Properties）、项目浏览器（Project Browser）、视图窗口（View Window）、状态栏。

- 视图类型：平面视图（Floor Plan）、立面（Elevation）、剖面（Section）、三维视图（3D View）、透视图、详图视图（Detail）。

- 族（Family）与类型/实例参数：族是构件模板（系统族、载入族、模型族、注释族），类型参数作用于族的所有实例，实例参数只作用单个实例。

- 层级与轴网（Levels & Grids）：Levels定义楼层高度，为三维构件的参考。轴网用于定位构件和生成平面图。

四、Revit建模基础操作（流程化讲解）

以一个三层小型住宅为例，演示基础建模流程：

1. 新建项目并设置Level（第一层、第二层、屋顶层）与轴网（A、B、1、2）；

2. 绘制外墙与内墙：

- 使用“Wall”工具，根据厚度选择墙类型（承重墙、非承重墙），用对齐（Align）、偏移（Offset）等工具精确定位；

- 设置墙的基底（Base Constraint）和顶端约束（Top Constraint）为不同楼层或具体高度；

3. 增加开口：门与窗

- 从库中载入门窗族或使用已有系统族（Door、Window），放置时注意基准与偏移；

- 调整参数（门的宽度、高度、窗台高度）或编辑族以满足特殊尺寸；

4. 楼板与楼梯

- 使用“Floor”绘制楼板边界，选择合适的楼板类型并切换为“编辑边界”；注意楼板与墙的关系（边缘裁切或重叠）；

- 楼梯可用“Stair”工具自动生成；选择单段或多段楼梯，设置踏步数量、踏步高度与坡度，或用楼梯族定制；

5. 屋顶与檐口

- 通过“Roof by Footprint”绘制屋顶边界，定义坡向与坡度；复杂屋面可以通过“Roof by Extrusion”或编辑轮廓实现；

6. 结构构件与机电占位

- 若涉及结构，使用梁（Beam）、柱（Column）等构件，注意设置结构标高与材料；

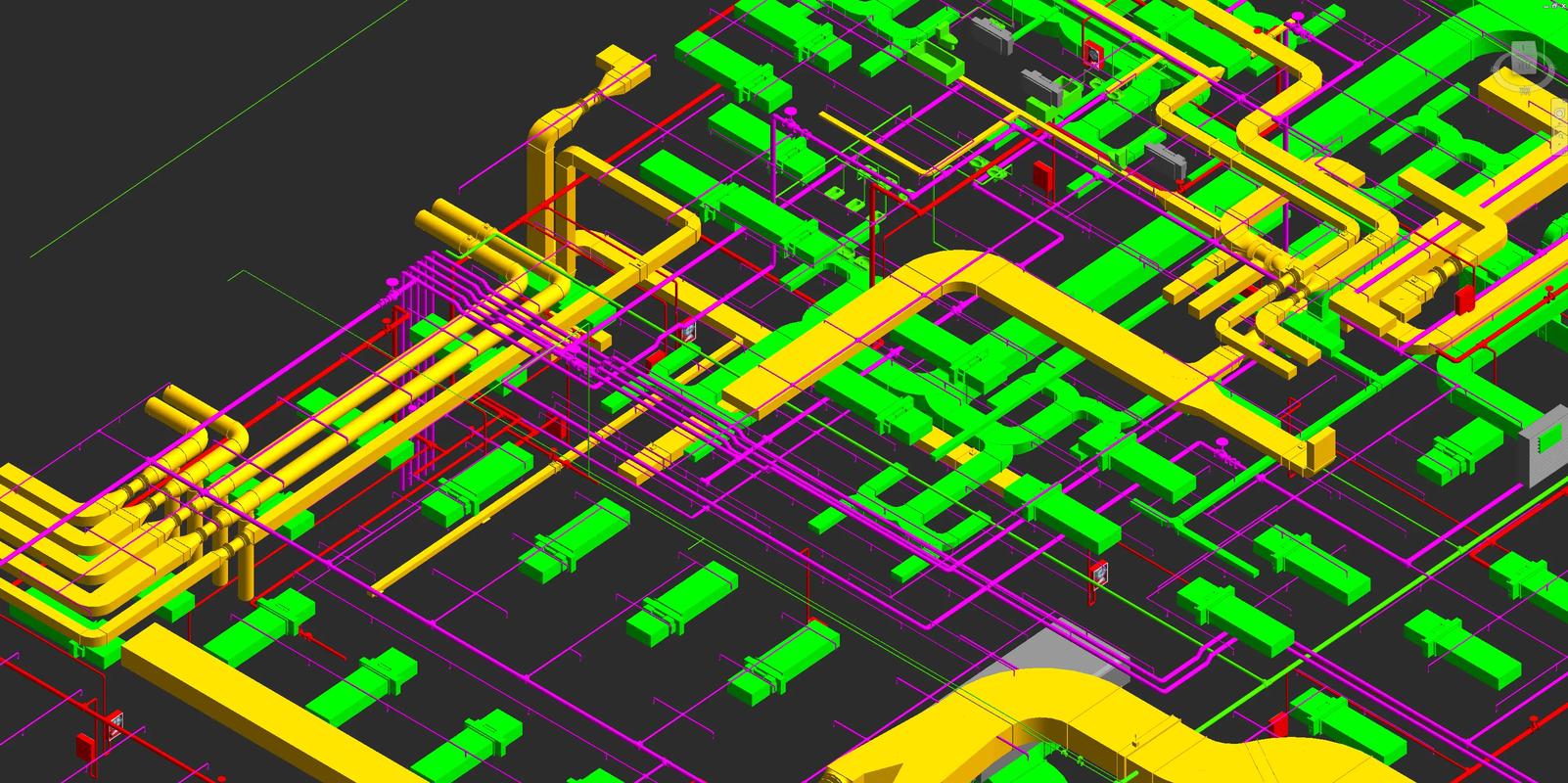

- 机电专业可匹配管线、风管与设备布置，或通过族预置机电模型以保证协同；

7. 三维检查与剖视图

- 经常切换到3D视图检查模型完整性。用剖面工具（Section）生成剖视图以检查构造关系与节点。

五、族（Family）编辑与常用技巧

- 系统族与载入族：了解哪些族可以在项目中编辑（系统族如墙、楼板仅能在项目中修改类型；载入族如家具、灯具可外部编辑并载入项目）。

- 参数设置：创建族时设置类型参数（如高度、宽度）与实例参数（位置、朝向），并使用尺寸标注（Dimensions）与参考线（Reference Planes）建立约束。

- 嵌套族与共享族：复杂构件通常采用嵌套族（Nested Families）或共享族以确保多专业一致。

- 可变族与公式：通过参数公式实现自动化尺寸计算，提高族的智能程度。

六、视图管理、注释与出图

- 视图模板（View Templates）与视图范围（View Range）：统一不同视图（平面、立面）的显示规则，避免手动重复调整。

- 过滤器（Filters）与可见性/图形替代（Visibility/Graphic Overrides）：按属性筛选构件并改变显示样式（颜色、线型），便于专业分项或阶段展示。

- 标注与详图：使用尺寸标注（Dimension）、标高（Elevation）、文字注释（Text）、明细编号（Tags）等工具完善图纸信息。

- 材料与剖面线：在出图状态，设置材料图案、剖面填充、线宽与图层样式以便打印或PDF输出。

- 明细表（Schedules）：自动化生成房间表、门窗表、构件数量与材料清单；通过计算字段实现面积、体积与成本估算。

七、协同工作与BIM项目流程

- 工作共享（Worksharing）：通过Central Model与Local Model实现多人协同；设置Worksets以分割模型（建筑、结构、机电、场地）。

- 链接（Link CAD/IFC/Revit）：导入或链接DWG、SKP、IFC或其他Revit文件进行协调，建议使用链接而非直接导入以便更新。

- 管理冲突（Clash Detection）：导入模型到Navisworks或使用Revit插件进行碰撞检查，及时修正机电与结构冲突。

- 版本与审查：维护模型历史与权限管理，定期发布LOD（模型详细程度）与交付模型。

八、渲染、可视化与后期输出

- 视图样式与材质设置：使用Revit自带材质或导入高质量贴图，调整反射、粗糙度等物理属性；

- 光照与环境：设置日照、位置与时间以模拟真实光照效果，或使用HDRI环境增强真实感；

- 渲染引擎：使用Revit自带渲染或将模型导出到3ds Max、Enscape、Twinmotion等进行实时渲染与漫游；

- 输出格式：静帧渲染图片、动态视频、360全景图，以及可视化演示资料。

九、常见问题与解决方法

- 模型慢或卡顿：检查视图细节等级、隐藏不必要的图层、关闭阴影与反锯齿、清理未使用族与视图、增加内存或使用更好显卡。

- 标高与轴网错误：养成在项目初始化时先建立正确的Levels与Grids的习惯，并使用锁定（Lock）与对齐工具确保稳定。

- 尺寸不一致：区分类型参数与实例参数，若需要统一修改，优先调整类型参数；

- 工作共享冲突：避免多人同时编辑同一族或同一构件，使用Workset划分职责并经常同步（Sync）与发布。

十、实战案例：一套三层住宅的完整建模流程（视频案例建议）

推荐将以下内容分为若干视频单元，每单元配合操作练习，视频配速建议控制在10–30分钟：

- 视频1：项目准备（模板选择、单位设置、Levels与Grids）；

- 视频2：外墙与内墙建模（包含墙体连接处理与墙体构造分层）；

- 视频3：门窗布置与自定义窗台细节（含族编辑）；

- 视频4：楼板、楼梯与楼板开洞处理（含楼板分层与构造节点处理）；

- 视频5：屋顶与天窗（多坡屋顶绘制及节点处理）；

- 视频6：结构与机电基础布置（梁、柱、机电空间预留、吊顶划分）；

- 视频7：视图整理、注释与出图（生成平面、立面、剖面、详图、明细表与图纸集）；

- 视频8：模型检查、协同与导出（Worksharing、导出IFC/DWG、与Navisworks集成）。

每个视频后推荐给出练习题，例如：改变某一层楼高度并观察墙、楼梯走向及门窗高度变动；自定义一扇带百叶窗的窗户族并在多个位置加载测试参数变化。

十一、学习路径与时间规划（零基础到熟练）

- 第1周（入门）：界面熟悉、项目设置、Levels与Grids、基础墙体与开洞；

- 第2周（进阶）：楼板、楼梯、屋顶、基本族使用；

- 第3周（族与参数）：族编辑、类型/实例参数、公式入门；

- 第4周（图纸输出）：视图模板、标签、明细表、出图规范；

- 第5周（协同与深化）：工作共享、链接模型、碰撞检测、机电基础；

- 之后（专业化）：根据方向深入结构/机电/设施运维、渲染与BIM管理。

十二、学习建议与提升技巧

- 视频学习要“看一遍、跟着做一遍、独立做一遍”。实操是掌握Revit的关键。

- 做项目案例而非单一功能训练：完整项目能让你理解不同视图、构件与专业之间的关联。

- 建立个人族库与模板：常用窗、门、家具与标准详图存为族库，能大幅提高建模效率。

- 注重参数化思维：尽量把可变信息通过参数表达，减少重复建模。

- 加入BIM社群并参加评审：与同伴交流能快速提升解决问题的能力。

- 学会导出IFC并理解数据交付标准（如COBie），以满足项目信息交付需求。

结语

从零开始学习Revit和BIM并非一朝一夕，但通过有结构的视频课程、循序渐进的案例练习以及明确的工程化思维，可以在较短时间内掌握建模要领并应用于实际项目。希望本文系统性的方法与实战案例帮助你构建完整的学习路径：从界面入门到族编辑、从模型构建到协同交付，最终能以BIM思维参与到整个建筑生命周期管理中。建议下载并跟随配套视频案例反复练习，同时将学习成果形成自己的模板与族库，以便在未来项目中高效复用。祝你学习顺利，早日成为BIM建模的能手。
