Revit 是 Autodesk 推出用于建筑信息模型（BIM）的主流软件之一，适用于建筑、结构与机电协同设计。作为一款以参数化建模为核心的工具，Revit 可以将二维图纸、三维模型、构造明细、数量清单和施工图纸统一在一个数据模型中，极大提高设计与协同效率。本文从入门到上手，系统讲解 Revit 的实操流程、常见工具与建模方法，并针对常见问题给出解决策略，帮助初学者在短时间内建立起可用于项目交付的 BIM 工作能力。

二、准备与环境设置

1. 软件安装与版本选择

- 从 Autodesk 官网或企业渠道安装 Revit（建议使用稳定长期支持版本，注意与团队其他成员版本一致）。

- 安装时同时配置 Revit 的 BIM 360 / Autodesk Docs 客户端（若使用云协同）。

2. 初始设置

- 打开 Revit 后，先设置项目单位：管理（Manage）→项目单位（Project Units），设置长度、面积、体积、角度等。

- 配置项目模板：使用公司标准模板（.rte）或自带模板，根据项目类型选择建筑、结构或机电模板。

- 自定义快捷键：视项目常用命令自定义快捷键（文件→选项→用户界面→键盘快捷键）。

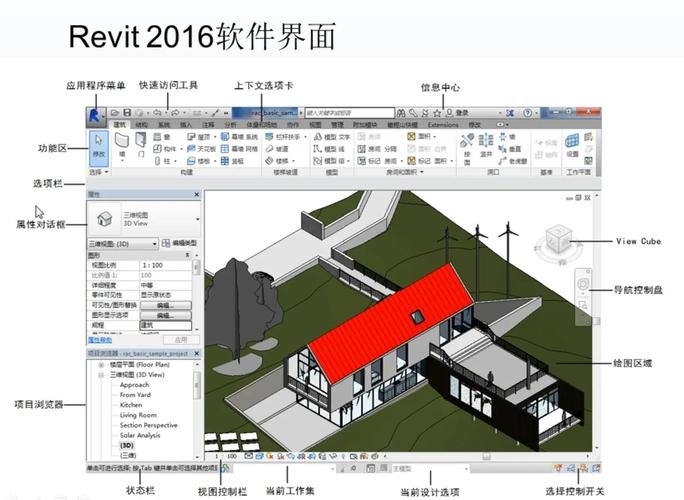

三、界面与基本概念

- 项目浏览器（Project Browser）：视图、图纸、族、材料等统一管理。

- 属性面板（Properties）：显示选中元素的类型属性与实例属性。

- 视图窗口：平面图、立面、剖面、三维视图等。

- 族（Family）：构件的可重复利用模板，分为系统族、族（.rfa）、内置族。

- 级别（Level）与轴网（Grid）：建筑模型的基准控制线，用于定位楼层和结构轴线。

- 视图范围（View Range）、可见性/图形替代、工作集（Worksets，协同环境）等。

四、基础建模流程（以小型住宅为例）

1. 新建项目、建立楼层与轴网

- 新建项目文件 → 使用合适模板。

- 在立面或三维视图中创建 Level（在架空上复制 Level，命名为“首层/二层/屋顶高度”）。

- 在平面视图绘制 Grid（轴网），设置轴号和轴名，对齐到结构节点。

2. 设置工作单位与视图模板

- 将平面图的视图范围（View Range）设置到合适高度以保证墙与房间可见。

- 应用或创建视图模板（View Templates）以统一线宽、显示样式、细节等级。

3. 建墙（Wall）

- 选择 Wall 工具（WA），从属性面板选择墙类型（外墙、内墙、承重墙等）。

- 使用“沿线绘制”或“绘制按轴线”创建墙体，设置墙底/顶约束为相应 Level 或指定高度。

- 使用编辑顶点、合并/切割工具处理墙交接。

4. 开洞（门窗）

- 插入门（DR）与窗（WN）：选择合适族类型，拖放到墙上，设置标高、偏移、朝向。

- 若无合适族，可从族库加载（Insert→Load Family）或使用族编辑器创建。

5. 楼板（Floor）与屋顶（Roof）

- 楼板：建筑→楼板（Floor）工具，选择基于边界或自动铺设，设置楼板类型与厚度。

- 屋顶：Roof by Footprint 或 Roof by Extrusion，根据屋顶坡度绘制屋顶边界并设置坡向。

6. 楼梯与栏杆

- 楼梯工具（Stairs）可自动生成踏步，支持直行、转折、螺旋等类型。栏杆（Railing）可基于楼梯或楼板生成。

7. 房间与面积

- 使用房间（Room）工具放置房间标签，设置房间边界、房间标签样式与面积参数。

- 通过面积计划（Area Plan）和面积分区（Area Schemes）来生成可计量的面积表。

8. 细部构件与系统元素

- 插入家具、灯具、设备等族（Component），并设置 instance/type 参数。

- 结构与机电可采用相应学科模板，并在模型中以链接（Link Revit）或协同方式导入。

五、族（Family）设计基础

1. 族类型

- 系统族（System Family）：墙、楼板、屋顶等内置，不可外部加载。

- 可加载族（Loadable Family）：门窗、家俱、卫浴等，以 .rfa 格式保存和复用。

- 在族编辑器中应用参考平面、尺寸标注（参数化）、材料和可见性设置。

2. 参数设置

- 参数分为类型参数（Type）与实例参数（Instance）。类型参数影响所有类型的实例，实例参数每个实例可不同。

- 项目参数（Project Parameters）和共享参数（Shared Parameters）：共享参数可用于 schedules 和不同文件间的一致性。

3. 创建可变族（参数化）

- 在族中建立参考平面、尺寸标注并定义参数（宽度、高度、偏移等）。

- 使用公式（Formula）建立参数间关系，提高族的智能化程度。

六、视图与出图

1. 视图管理

- 平面图、立面、剖面、三维视图、材料表（Schedule）等。

- 使用剖面线和剖面深度控制显示内容，利用裁剪区域（Crop Region）控制视图边界。

- 可视化设置：细节等级（Coarse/Medium/Fine）、图形替代（Visibility/Graphic Overrides）、图层过滤（Filters）。

2. 标注与注释

- 构件标注（Tag）、尺寸（Aligned/Linear/Angular）、文字与引线。

- 统一标注样式和字体，使用标注族进行定制。

3. 图纸与出图

- 在 Sheet 上布置视图并设置比例，添加图名栏（Titleblock）并链接项目信息。

- 导出 DWG、PDF、IFC（用于协同）或 Navisworks（用于碰撞检测与建模校验）。

七、协同工作与模型管理

1. 工作共享（Worksharing）

- 激活工作共享将项目分为中央文件（Central File）与本地副本（Local Copy）。

- 使用 Workset 将模型按楼层、学科或构件功能分区，便于多人同时编辑并减少冲突。

2. 链接模型与参照

- 使用 Link Revit 或 Link CAD 引入其他专业的模型（如结构、机电或外部 DWG）。

- 设置插入坐标、共享坐标与坐标对齐，确保模型位置一致。

3. 模型清理与优化

- Purge Unused 清理未使用族与材料。

- 使用审计（Audit）打开中央文件并定期 Compact Central File 以减少文件膨胀。

- 分离模型（拆分模型）与删除不必要的细节以提高性能。

八、常见问题与解决方案

1. 元素在视图中不可见

- 检查可见性/图形替代（VV/ VG），查看元素类别是否被隐藏。

- 检查视图范围（View Range）设置，是否截断了元素的显示高度。

- 检查细节等级（Detail Level）与显示模式（隐线/着色/真实）。

2. 导入/链接 CAD 文件尺寸不对或位置错位

- 导入前确认 DWG 的单位与坐标基准，尽量在 origin 对 origin 插入或使用 Shared Coordinates。

- 链接而非导入 CAD，便于版本更新；必要时在 CAD 中清理图层并将图形移动到原点。

3. 模型膨胀、打开慢

- 清理未使用族、类型、视图与材料；压缩中央文件（Compact）。

- 关闭过多的三维视图和阴影，设置低质量视图进行建模。

- 将大族（如复杂家具）替换为低细节占位族，必要时使用链接模型分离大构件。

4. 标注/标签不显示或不更新

- 确保标签类型与元素类别匹配，并检查标签的可见性设置。

- 如标签使用共享参数，确认参数在项目中已绑定并与族关联。

5. 房间/面积计算不正确

- 检查墙是否被设置为房间边界（Room Bounding），房间边界被阻断时房间无法正确识别。

- 检查面积分区（Area Scheme）与面积计划设置。

6. 工作共享冲突与失去同步

- 在本地文件频繁保存并与中央文件同步（Sync with Central）以减少冲突。

- 定期释放不必要的保留（Relinquish All Mine）与整理工作集，避免大型独占编辑。

7. 导出 IFC 或其他格式信息丢失

- 在导出前配置 IFC Mapping（类别映射与属性映射），确保重要参数为共享参数并被映射到 IFC 属性。

- 检查族内参数是否为共享参数，否则无法写入 IFC。

九、提高效率的实用技巧

- 视图模板与对象样式：统一项目视图风格，减少逐视图设置。

- 使用键盘快捷键与自定义工具栏提高工作速度。

- 掌握过滤器（Filters）与工作集的组合使用，实现不同学科的可视化控制。

- 常用构件制作成族库，建立公司标准族库以保证一致性。

- 使用 Design Options（设计选项）进行方案比较，使用 Phasing（施工阶段）管理施工过程。

- 学会利用 Dynamo 实现批量参数处理、模型检查与自动化任务。

十、学习路线与实践建议

1. 建议学习顺序

- 熟悉界面与基本概念 → 建立简单建筑模型（墙、门、窗、楼板、屋顶）→ 学习族编辑器与参数化建模→ 学科间协同（链接模型/工作共享）→ 出图与协同交付（IFC、Navisworks）。

2. 实践练习

- 练习1：从场地测量图（DWG）导入，建立一套二层住宅模型并出施工图。

- 练习2：创建一个带参数化门窗的族库，并在项目中批量替换。

- 练习3：与结构/机电模型进行碰撞检测与协调，输出整改清单。

3. 推荐资源

- 官方帮助文档与 Autodesk University 在线课程。

- 社区与论坛（Revit Forum、Autodesk Community、知乎与BIM技术交流群）。

- 书籍与实战教程（针对族创建、Dynamo 脚本编写、项目管理等）。

结语

从入门到上手 Revit，不仅需要熟练掌握界面与工具，更要理解 BIM 的协同与信息管理理念。通过系统的实践（从基础建模到族创建，再到协同与出图），并结合团队的标准化模板与工作流程，你可以将 Revit 作为项目全过程的信息载体，提高设计效率、减少错误并为施工与运维提供可靠的数据支持。遇到问题时优先检查视图设置与参数绑定、使用审计与清理工具保持模型健康，并在协同环境中养成良好的保存与同步习惯。持续积累族库与自动化脚本（如 Dynamo）将显著提升工作效率。祝学习顺利，早日能够独立承接 BIM 项目交付。
