Revit 是一款面向建筑信息模型（BIM）的强大软件，集成了建模、族（Family）创建、工程量统计、施工图出图和渲染等功能。对于零基础的学习者来说，掌握常用族的创建与管理、掌握建模思路与约束、以及学会渲染基本技巧，能大幅提高工作效率与模型质量。本文以“Revit快速上手”为目标，系统介绍从界面认知、参数与族的核心概念，到常见构件建模流程与渲染实战技巧，并附带大量实用建议与快捷方法，帮助你在短时间内建立可用的BIM技能体系。

一、入门准备与界面概览

1. 系统与硬件建议

- 操作系统：Windows 10/11（64位）。

- CPU：多核高主频优先，Revit偏向单线程性能，建模与渲染需求不同。

- 内存：16GB为基本，32GB以上更佳。

- 显卡：支持OpenGL/DirectX的专业卡或高端消费卡，显存4GB起步，渲染建议8GB+。

- 磁盘：SSD用于软件与项目文件可显著提高响应速度。

2. 软件安装与版本选择

- 选择与你公司/项目一致的Revit版本，注意协作与BIM360/Cloud的版本兼容性。

- 可安装Revit自带的渲染器与云渲染服务（若使用外部渲染器，如V-Ray或Enscape，则需单独安装插件）。

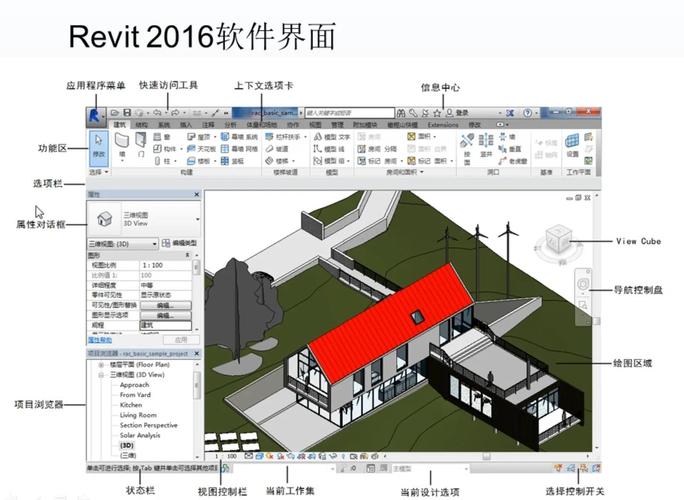

3. 界面与主要模块

- 菜单栏（Ribbon）：按功能分组（Architecture、Structure、Insert、Annotate、Modify等）。

- 项目浏览器（Project Browser）：管理视图、族、族类型等。

- 属性面板（Properties）：显示当前元素或视图的参数。

- 视图区（Drawing Area）：模型交互位置。

- 状态栏与快捷工具：常用命令与提示。

二、Revit核心概念：族/参数/类型/实例

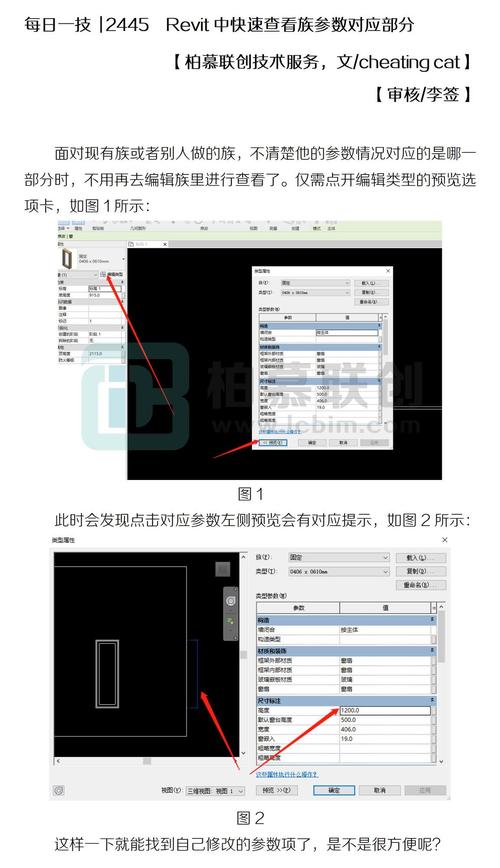

1. 族（Family）与类型（Type）

- 族是Revit中可复用的构件定义，如窗、门、家具、灯具等。

- 类型是族内的一组参数组合，例如不同尺寸的窗属于同一族的不同类型。

2. 参数分类

- 类型参数：作用于整个族类型，改变类型时所有实例随之改变（如窗宽度类型）。

- 实例参数：只作用于单个实例（如单个窗的标高偏移）。

- 项目参数（Project Parameter）：在当前项目中用于控制某类元素的自定义参数，不能在族内使用项目参数控制族的几何（除非是共享参数）。

- 共享参数（Shared Parameter）：可以跨族、跨项目、用于标签与调度的通用参数，保存到独立的文本文件以便项目间共享。

3. 参考平面与约束（Reference Planes & Constraints）

- 在族创建与建模中，参考平面用于定义几何的定位基准，结合尺寸标注（Dimensions）与锁定（Lock）形成参数化约束。

三、常用族创建与建模范例

以下以一个基础窗族（Parametric Window）与门族示例说明族创建流程与注意事项。

1. 创建一个可参数化的窗族（实例步骤）

- 新建族：File → New → Family，选择合适的族模板（如Door、Window、Metric Window.rft）。

- 设置参照：绘制参考平面表示窗的两侧、上边、下边及中轴线。

- 添加尺寸与参数：使用Aligned Dimension标注两侧与高度，并选择“Label”创建类型参数或实例参数（建议窗宽高为类型参数）。

- 创建几何：使用Extrusion、Void或Sweep等根据参考平面绘制窗洞与窗框；在拉伸方向勾选“Reference Plane”使其受约束控制。

- 添加嵌套族（Nested Family）：如把窗扇、玻璃、五金做成独立族再嵌入，便于管理与共享。

- 可见性与细节级别：设置元素在粗/中/细视图下的显示规则，使用Visibility/Graphics或族参数控制可见性。

- 测试与保存：在项目中载入族（Load into Project），放置多种类型检验参数联动与嵌套行为。

2. 门族与复杂参数

- 门族常涉及开向（Swing）、阈高、装饰线等。使用Array参数或重复参数创建模块化门扇。

- 对于带滑轨或双扇门，使用不同的类型参数控制扇数与尺寸，利用Formula编写联动约束（例如：门净宽 = 门洞宽 - 两侧间隙）。

3. 自适应族（Adaptive Components）

- 在复杂曲面或不规则节点（如幕墙节点、多层楼梯支座）中使用Adaptive Family，以点为驱动创建可变形、可放置于任意曲面上的几何。

四、项目建模常用技巧与流程

1. 建模前的准备

- 建立项目模板：设置常用族目录、视图样式、图层（Phases、Levels）、注释样式、尺寸样式与明细表模板。

- 规划层级（Levels）：按建筑层高建立Level，确保楼板、窗、门按照Level定位。

- 设置网格（Grids）：为轴线、柱位与布局提供约束参考。

2. 墙、门、窗、楼板、屋顶建模要点

- 墙（Wall）：优先选择合适的墙类型（结构/非结构、层叠构造），使用Edit Profile修改墙体开口或弯曲墙体。

- 楼板（Floor）：使用边界绘制或Pick Walls拾取边界，注意楼板的结构层次与楼板边缘的上层/下层约束。

- 屋顶（Roof）：根据平面投影或按屋顶轮廓绘制，使用屋脊、檐口与坡度线约束坡面形态。

- 楼梯与栏杆（Stairs & Railings）：Revit支持自动生成楼梯（Run、Landings），推荐使用“Component-based”楼梯自由控制踏步与坡度；栏杆可沿路径自动生成。

- 结构构件（Beams/Columns/Foundations）：使用结构模板建模，并在与结构分析软件联动时控制构件编号与属性。

3. 幕墙与曲面建模

- Curtain Wall：先创建幕墙类型并设置栅格（Grid）规则及分隔（Mullion）样式；对于不规则幕墙，使用Divide Surface或将模型以Adaptive Family处理。

- 曲面建模：使用Massing环境创建大体量并将其转换为墙、屋顶或幕墙的创建参考。

4. 管线与机电（M&E）

- 机电建模建议使用专门的MEP模块，建立系统类型（HVAC、消防、给排水、电气），在碰撞检查时保留必要细节，过度细化会影响项目协作效率。

五、约束、参数与公式的实用技巧

1. 参数设计原则

- 将能影响多个实例的参数设为类型参数。

- 对于单个构件需单独调节的属性设实例参数。

- 使用共享参数在多个族与标签间传递信息（如材料编号、构件编号、供应商信息）。

2. 常用公式示例

- 比例与上下限：Min(Max(Value, MinLimit), MaxLimit)（Revit公式需注意语法差异）。

- 联动尺寸：DoorLeafWidth = DoorWidth / NumberOfLeaves。

- 条件判断：IF(Height > 2400, "High", "Low")用于族中控制可见性或材料替换（字符串判断用于标注或文字参数）。

3. 参数管理小技巧

- 使用清晰的参数命名规则（如：W_Width、H_Height）便于导出与过滤。

- 项目开始时就建立共享参数文件，避免后续混乱。

- 使用族类型参数与实例参数组合达到既统一又灵活的控制。

六、出图、标注与调度

1. 视图与图纸管理

- 视图模板（View Template）用于统一投影视图的图层、可见性、阴影与细节级别。

- 使用工作集（Worksets）分离模型的不同部分（如结构、建筑、MEP）便于团队协作。

2. 注释与尺寸

- 使用标签（Tags）自动标注窗、门、设备；尽量使用共享参数以便在明细表中显示。

- 尺寸标注注意使用标注样式传递设计意图，避免全部使用自动标注导致图面冗余。

3. 明细表（Schedules）

- 明细表可统计数量、面积、材料、成本等，支持筛选与分组，通过参数计算获得工程量。

- 使用“Calculated Value”在明细表内进行简单计算，如每个窗的玻璃面积 = Height * Width * GlassRatio。

七、渲染基础与进阶技巧

1. Revit自带渲染器 vs 第三方渲染器

- Revit 内置渲染器（基于Autodesk Raytracer/Art）适合中等质量渲染与写实输出。

- 第三方渲染器（Enscape、V-Ray、Twinmotion）提供实时渲染、物理光照与更高品质输出，适合展示与项目交流。

- 选择渲染器时考虑质量、速度、交互性以及预算（是否需要许可证）。

2. 材质设置建议

- 使用真实比例的纹理贴图（Albedo/BaseColor、Roughness/Glossiness、Normal/Bump、Metalness）提升细节。

- 在Revit中，材质分为Appearance（外观）、Physical（物理）和Graphics（图形）。注意Appearance用于渲染，Physical用于能量分析与材料厚度。

- 将高分辨率纹理合理裁剪与压缩，避免占用过多内存影响渲染速度。

3. 光照与环境

- 自然光：设置地理位置、太阳方位和日期时间以获得真实的太阳与阴影效果。

- 人工光：对室内渲染添加灯具（点光源、聚光、光带），调整强度与色温（Kelvin）。

- 环境光：使用HDRI环境贴图提升反射与整体光环境的真实性，HDRI通常在渲染设置里加载。

4. 相机与构图

- 使用真实相机参数（焦距、光圈、曝光）控制景深与视角。

- 构图技巧：三分法、引导线、前景物体增加空间感；同时注意层次与视线焦点。

5. 渲染流程建议

- 第一阶段：快速渲染确认灯光与材质（低分辨率、低采样）。

- 第二阶段：中等质量渲染检查细节（中分辨率、提高采样与降噪设置）。

- 第三阶段：高质量输出或云渲染（高分辨率、开启全局光照、长时间采样、后期色彩校正）。

- 使用渲染器提供的色彩曝光与色调映射工具做最终调整，或导出EXR文件在PS中后期处理。

八、性能优化与协作技巧

1. 模型轻量化

- 使用LOD（Level of Development）分阶段建模，施工图时细化关键节点，概念阶段保持轻量。

- 对非必要的细节（小五金、复杂家具零件）使用简化族或占位族。

- 使用链接模型（Link Revit/Link CAD）分割模型，减少单文件体量。

2. 协作与版本控制

- 使用BIM 360或Revit Server集中协作，设定工作集与权限。

- 定期保存版本并记录变更日志，避免冲突与数据丢失。

- 在合作前约定族库规范、参数命名与共享参数文件位置。

3. 常见问题与排查

- 族无法入库/类型无法生效：检查参数是否为共享参数或是否作用域正确。

- 渲染噪点或长时间不收敛：提高采样、启用降噪或优化材质粗糙度。

- 性能卡顿：关闭实时阴影、隐藏不必要视图、减少开启的链接模型数量。

九、实用快捷键与日常效率提升

- 常用快捷键：MV（Move）、CO（Copy）、TR（Trim/Extend）、AL（Align）、DR（Door）、WN（Window）。

- 自定义Ribbon或快捷键以适配个人使用习惯。

- 利用视图模板、族模板、项目模板标准化流程，减少重复工作。

十、学习路径与资源建议

- 从官方教程与入门课程掌握基础界面与工具。

- 通过项目导向学习——以一个小型住宅或办公室项目实践从建模到渲染的完整流程。

- 加入BIM社区、论坛或本地学习小组交流族制作经验。

- 学习相关理论（建筑构造、材料、光学）提升渲染与建模的真实感与合理性。

结语

掌握Revit并非一蹴而就，但通过理解族与参数的核心思想、建立清晰的建模规范、以及在渲染端掌握材质与光照的逻辑，你可以在短时间内把零基础的模型打造成可出图、可统计、可渲染的BIM成果。实践与复盘是关键：每完成一个族或一个小项目，都要总结参数命名、类型划分与性能瓶颈，不断累积模板与族库，逐步形成高效、可复用的工作体系。祝你在Revit之路越走越顺，早日成为BIM建模与渲染的高手。
