“Revit快速上手（零基础）：BIM建模实战教程 常用插件与技巧”为初学者搭建了从零开始掌握Revit与BIM工作流的路径。下面是一篇基于该主题、面向零基础用户的详细实战指南，涵盖Revit的基础概念、建模流程、家庭族创建、协同工作、常用插件及实用技巧，帮助你快速入门并提升实际项目中的建模效率与质量。

一、Revit与BIM基础概念

- 什么是Revit：Autodesk Revit是一款面向建筑信息模型（BIM）的综合建模软件，强调基于参数的三维建模、信息整合与协同设计。

- BIM的核心：模型不仅仅是几何体，还包含构件属性（材料、规格、编号、成本等）、施工阶段与工程量统计。BIM是设计、施工与运维信息共享的平台。

- LOD（发展程度）：LOD100到LOD500用于描述模型精细程度，设计不同阶段应选择合适LOD以平衡精度与效率。

二、初始设置与界面认知

- 启动项目：选择合适的模板（建筑、结构、机电），模板决定了预设族库、视图样板和图纸框。

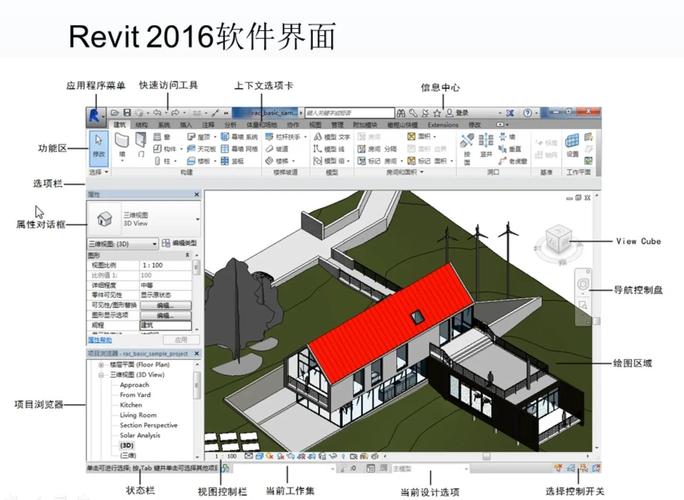

- 常用界面区域：功能区（Ribbon）、属性（Properties）、项目浏览器（Project Browser）、绘图区。熟悉视图控制（视图比例、可见性/图形覆盖VG、截面盒Section Box）。

- 单位与坐标：在Manage > Project Units设置单位，理解项目北（Project North）与真实北（True North）概念，设置场地（Site）方向以便日照分析与场地布置。

三、建模基础流程（按建筑典型序列）

1. 建立标高与轴网（Levels & Grids）

- 先建立建筑标高（地面、楼板层、屋面等），标高决定楼板与立面高度。

- 建立轴网（Grid）用于定位构件位置，轴网应命名并受控以便结构、机电引用。

2. 墙体（Walls）

- 根据墙类型选择合适的墙族（承重/非承重、复合墙）。

- 使用偏移与约束（Attach Top/Bottom）控制墙体与楼板、屋顶的关联。

- 开洞：放置门窗或使用开孔（Opening）工具。

3. 楼板、屋顶与天花

- 楼板可用“楼板-按边界”（Floor>Sketch）绘制或按面创建。注意下层边界关系与楼板厚度定义。

- 屋顶可用“屋顶-按平面边线”或“屋顶-按面”。斜屋面与檐口需对齐标高。

- 天花板多用于室内表达，可按房间边界布置。

4. 门窗与构件

- 使用系统门窗族或自定义族。放置后注意“连接”“包边”和开启方向。

- 为便于统计，设置类型参数（Type）与实例参数（Instance）。

5. 楼梯与栏杆

- 楼梯可选择“按组件”或“按草图”方式建模。楼梯创建后自动生成栏杆，也可自定义栏杆族。

- 楼梯建模时注意踏步高度、踏面宽度及坡度，符合规范要求。

6. 围护与幕墙

- 幕墙（Curtain Wall）用于大面积玻璃幕墙，可编辑栅格（Curtain Grid）与窗格类型、竖梃（Mullion）。

四、族（Family）创建与管理

- 家族类型：系统族（Walls、Floors等无法保存为.rfa）、可加载族（Loadable Families .rfa）、注释族（Tag、Titleblock）。

- 创建流程：选择合适族模板→建立参考平面与尺寸约束→绘制几何（Extrusion、Blend、Revolve等）→添加参数（Type/Instance、材料、布尔约束）→测试加载项目。

- 参数管理：共享参数（Shared Parameters）用于跨项目与CSV/Excel导出，族内部参数决定可调节属性。尽量用类型参数控制属性一致性，实例参数控制单个对象差异。

- 常见技巧：使用参考平面并加锁（Lock）保证尺寸驱动关系；将复杂细节以类型细分避免大量实例参数；对可视化细节用可见性参数控制视图展示。

五、视图、图纸与出图

- 视图管理：平面图、立面图、剖面图、三维视图、透视图。使用视图模板统一外观。

- 图纸排版：创建图框（Titleblocks）、使用视口放置不同视图，协调比例与注释。

- 标注与详图：使用尺寸标注（Aligned、Linear等）、注释符号、细部节点用Detail components或Drafting View完成。

- 清单（Schedules）：按族或分类创建表格（房间表、门窗表、材料表），可按参数排序、过滤并导出Excel。

六、协同与工作共享

- 工作集（Worksets）与设计协同：使用Worksharing功能分割模型（建筑、结构、机电、楼梯等），多人可同时工作。采用中央模型（Central Model）与本地副本（Local File）机制。

- 链接模型（Link Revit/CAD）：对多专业协作，建议使用Link而非Import，以便独立更新。控制链接显示和坐标（Shared Coordinates）。

- BIM协作平台：Autodesk Construction Cloud（BIM360/ACC）用于云端存储、审阅、版本管理与权限控制，便于远程协作与碰撞检讨（Clash Detection）。

七、常用插件与工具推荐

- Dynamo：基于节点的可视化编程工具，用于自动化任务（批量修改参数、生成构件、数据交换）。学习脚本结构（节点、连线、列表）可极大提升效率。

- Enscape / Twinmotion / Lumion：实时渲染工具，便捷进行渲染表达、视频漫游与设计讨论。Enscape与Revit集成更佳，实时预览方便沟通。

- Navisworks：专业的碰撞检测、时间轴模拟4D、工料汇总5D与大模型汇总工具。常用于施工前协调。

- pyRevit：免费开源扩展集，提供一系列提高生产力的脚本（批量重命名、参数导入导出、模型检查）。

- RevitLookup：开发与调试用工具，查看元素底层属性，便于开发族与Dynamo脚本时定位问题。

- IFC与Speckle：用于跨平台数据交换，IFC是BIM标准格式，Speckle支持开放数据流与版本协同。

八、实战技巧与性能优化

- 建模策略：先做总体模型（粗略LOD），再在深化阶段增加细节；重要构件建为可明细化族，控制LOD。

- 性能优化：避免导入大型CAD文件，优先Link；减少视图中过度细节与阴影；按区域分割模型、使用Worksets关闭无需显示的部分；定期Purge Unused清理无用族与视图。

- 参数与命名规范：建立统一的族命名、参数命名与图纸编号规范，便于项目移交与协同操作（建议使用公司模板）。

- 检查清单：建立模型QA流程（族检查、参数完整性、碰撞检查、楼层一致性、轴网与标高核对）。

九、常见问题与解决方法

- 墙体无法附着到楼板/屋顶：检查标高、墙体上端约束是否被锁定；确认楼板/屋顶已延伸到目标高度。

- 家族尺寸不随参数变化：确认尺寸已使用参数驱动并锁定约束，Type/Instance参数选择正确。

- 链接模型位置错误：使用共享坐标或选择“自动-中心到中心”对齐，确保坐标系一致。

- 性能急剧下降：检查某视图是否开启了过多渲染效果（阴影、光照），关闭高细节族或分区打开视图。

十、学习路径与实践建议

- 入门阶段：熟悉界面、建模基本命令（墙、门、窗、楼板、屋顶、楼梯）、视图概念与简单出图。

- 提升阶段：掌握族创建、参数管理、Schedules、共享坐标与Worksharing，开始使用Dynamo自动化常规任务。

- 深化阶段：学习插件（Navisworks碰撞检测、Enscape渲染）、掌握BIM协同流程与施工策划（4D/5D模拟）。

- 项目训练：从小型住宅或办公楼开始完整建模一次，从模型建立到出图与材料统计，每个环节规定质量标准并复盘。

结语

Revit作为BIM时代的核心工具，不仅是建模软件，更是信息化设计与协同的载体。对于零基础的学习者，遵循由浅入深、任务驱动的学习路径尤为重要：先打牢建模基本功，再学习参数化思维与族制作，随后掌握协同与自动化工具。常用插件（Dynamo、Enscape、pyRevit、Navisworks等）能够显著提高工作效率，但最佳实践仍来源于对BIM流程与项目要求的深刻理解。希望本指南能帮助你顺利从零起步，掌握Revit建模实战技巧，并在实际项目中不断优化与积累经验。祝学习顺利，早日成为BIM建模能手。
