“Revit入门到进阶：BIM建模实战全流程”这一主题涵盖了从软件基本操作到复杂项目协同、家族创建、参数化设计、施工与运维交付的完整BIM工作链。本文立足实践，系统梳理Revit在建筑、结构、机电（MEP）建模与协同中的核心技能、常用工作流程、关键技术点与质量控制要点，适合初学者建立体系，也为有基础的用户提供进阶指引与实战技巧。

一、BIM与Revit概述

- BIM（建筑信息模型）是包含几何信息与属性信息的数字化建筑模型，支持设计、施工、运营全生命周期管理。

- Revit是Autodesk推出的基于参数化的BIM建模软件，支持建筑、结构、机电专业的协同建模、图纸输出、工程量统计与可视化呈现。

- 理解Revit核心思想：基于元素（墙、梁、板、族等）的参数化建模、视图驱动（不同视图呈现不同信息）、和协同工作（Central/Local，BIM 360/Autodesk Docs）。

二、入门：界面与基本操作

- 界面要素：功能区（Ribbon）、属性面板、项目浏览器、视图窗口、选项条。

- 基本单位与项目模板：新项目时选择合适的模板（建筑/结构/MEP），设置项目单位（项目管理→项目单位）。

- 视图管理：平面图(Levels & Grids)、立面图、剖面图、3D视图、透视图的创建与切换。

- 常用操作：

- 创建标高（Level）与轴网（Grid）建立建筑骨架；

- 绘制墙、门窗、楼板、屋顶、楼梯等建筑构件；

- 使用“编辑轮廓”“切割”“延伸”“对齐”等工具修改几何；

- 使用“撤销/重做”“选择集”“过滤选择”提高效率；

- 保存与版本管理：定期保存本地备份，开启自动保存。

三、项目准备与建模策略

- 项目启动：

1. 确定交付标准：图纸比例、明细表需求、LOD（Level of Development）要求、模型范围（仅建筑外壳或含所有设备）。

2. 构建标准模板：视图模板、图纸样式、家族库、参数化属性、图例、注释样式、项目单位与坐标系统。

- 建模顺序建议：

1. 建立标高与轴网；

2. 建模主体结构（墙、梁、柱、楼板、屋顶）；

3. 开口与洞口关联（门窗、预留洞）；

4. 楼梯、栏杆与竖向交通；

5. MEP粗配管线（预留层位）；

6. 细化构件与家族替换；

7. 出具视图与明细表。

- 模型细化尺度：根据LOD和交付时间控制细化深度，避免过早详化导致时间浪费。

四、族（Family）与参数化建模

- 族的分类：系统族（墙、楼板、屋顶等，不能直接编辑族文件）与载入族（Loadable Family，如门、窗、家具）。

- 家族创建流程：

1. 选择合适的族模板（Generic Model, Door, Window…）；

2. 建立参考平面与约束（锁定尺寸、中心线、对齐线）；

3. 添加实体几何（拉伸、旋转、放样、阵列）；

4. 定义参数（类型参数 vs 实例参数；共享参数）；

5. 设置材料与图元显示（不同视图下的显示类型）；

6. 测试“Flex”（在属性窗口修改参数，检测族是否稳定）；

7. 加入连接器（MEP族需要添加连接器），保存并加载到项目。

- 参数管理：

- 类型参数（Type）影响同一类型的所有实例，适用于标准化属性；

- 实例参数（Instance）只影响单个构件，适用于位置或定制差异；

- 共享参数（Shared）用于跨项目或用于明细表提取的公共属性；

- 使用计算参数（公式）实现尺寸间关系自动化。

五、视图、图纸与出图流程

- 视图控制：使用视图模板（View Templates）统一视图设置；利用视图范围（View Range）控制可见元素层次；使用可见性/图形替代（VG/Overrides）精细控制显示。

- 剖面与详图：剖切线、详图引用、局部剖面与标注标准化。

- 图纸组合：创建图纸（Sheets），拖放视图到图纸上，应用图框与项目信息。

- 出图集管理：命名规则、图纸编号、版本编号、批量输出为PDF/Sheet Set，注意链接CAD或Revit模型的相对路径与共享数据问题。

六、协同工作与版本管理

- 工作共享（Worksharing）机制：Central File与Local File，开启工作集（Worksets）控制元素访问。

- 协同流程建议：

1. 创建Central文件并保存到共享服务器/云端；

2. 每位成员从Central创建Local并定期同步（Save to Central/Reload Latest）；

3. 使用Worksets分区（楼层、专业、临时）管理责任；

4. 设置模型独占（借出）时保持沟通，减少冲突。

- 云协同：BIM 360/Autodesk Docs提供基于云的版本控制、权限管理与数据交换。

- 冲突检测：使用Revit自带的“审查链接模型”功能或Navisworks进行碰撞检测（Clash Detection），定期进行协调会议。

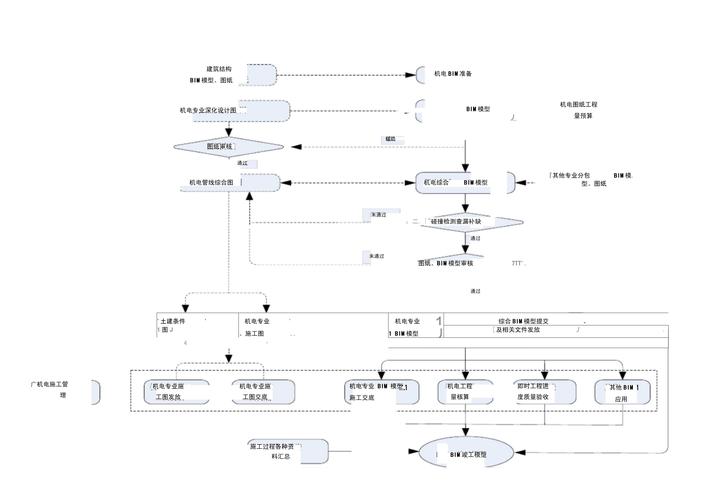

七、结构与机电（MEP）建模要点

- 结构建模：梁柱网格、结构承载与荷载思路，建立结构分析模型（Analytical model），启用“结构成员”工具，注意节点连接与端部处理。

- MEP建模：

- 设备布局遵循可维护、检修与走道规则；

- 管线布置结合层高、夹层、构件冲突；

- 使用系统（Duct/Pipe/Fitting/Connector）工具保证连通性；

- 管线标高与走向要与建筑结构协调，使用空间占用（Space）与吊架标注约束。

- 参数化策略：在MEP中使用类型参数控制口径、材料、保温等，便于量算与工程变更管理。

八、工程量统计与明细表

- 明细表（Schedules）是Revit强项：可以自动统计门窗、墙体面积、材料用量、体积、成本等。

- 创建明细表注意：

- 选择合适的类别与字段；

- 使用筛选与排序分组（Group by）；

- 使用计算字段（公式）计算单价、总价或换算单位；

- 导出为Excel进行二次处理或生成BOM。

- 材料与面积计算：确保材料层次与厚度正确设置，墙层、楼板分层明确，才能保证工程量准确性。

九、可视化与施工模拟

- 渲染与表现：使用Revit内置渲染器或与3ds Max/Enscape/VRay衔接，提高呈现效果；材质与光源设置、环境光照、太阳方位的准确设置。

- 模拟与动画：利用行走路径（Walkthrough）和动画功能制作施工演示或业主汇报材料。

- 施工模拟（4D）：将模型与施工计划（4D）关联，使用Navisworks的Timeliner进行施工进度模拟，便于工序优化与安全策划。

十、自动化与扩展（Dynamo、API）

- Dynamo简介：可视化编程工具，可实现自动化建模、批量参数修改、数据导入导出等。

- 常见Dynamo应用：

- 批量创建房间/门窗/构件；

- 根据Excel批量参数化修改；

- 自动布置吊架、预留洞；

- 生成复杂几何或循环结构（母线、幕墙、构架）。

- API与插件：对有开发能力的团队，可通过Revit API编写插件满足企业化需求，如定制出图、自动校验、与施工ERP对接等。

十一、质量控制与标准化

- 建模规范：制定《模型建立与交付标准》，明确命名规则、图层/工作集分配、族管理、LOD要求、明细表字段。

- 模型检查清单示例：

- 坐标与标高是否正确；

- 核心族是否为共享族、是否包含材料信息；

- 冲突检查（结构/机电/建筑）是否已处理；

- 明细表字段完整性与单位一致；

- 视图模板与图纸标准一致性。

- 自动化检查：使用Solibri、BIMcollab或自编Dynamo脚本进行规则化检查（如族命名、属性完整性、未归档族等）。

十二、常见问题与解决技巧

- 模型变慢：清理未使用族与视图、压缩文件、使用Worksets分层加载、减少繁重细节进入主模型。

- 尺寸/标注显示异常：检查视图比例、视图范围与细部显示选项；调整注释尺度（Annotation Scale）。

- 家族无法灵活调整：检查参考平面约束是否冲突、参数类型是否错误、是否使用了错误的参照关系。

- 导入CAD混乱：建议在导入前清理DWG（分层与文字）、设置正确的单位、使用链接而非导入以便管理。

十三、实战流程示例（中小型办公楼）

1. 启动阶段：收集建筑任务书、地形与周边CAD，定义LOD 200-300，确定交付文件。

2. 模板与参数准备：建立公司模板，配置视图模板、明细表模版、族库初始集。

3. 构架建模：建立Level与Grid，绘制外墙与结构柱、梁，生成初步3D模型。

4. 开口与门窗：在墙体上插入门窗族，调整洞口与窗台高度。

5. 楼板与屋顶：绘制楼板边界，设置楼板分层，生成屋顶并检查排水坡向。

6. MEP粗配：依据建筑模型预留设备位置，布置风管、排水主线，设定走线层高。

7. 协同检查：导出IFC或链接到Navisworks进行碰撞检测，召开协调会并分配修改任务。

8. 明细与出图：生成门窗明细、材料清单和图纸集，出具施工图PDF与模型交付。

9. 施工模拟与交付：完成4D施工动画，输出模型与BIM交付包（IFC、COBie或自定义格式）。

十四、进阶学习路径与资源

- 官方教程与认证（Autodesk University、Autodesk Learn）；关注Revit新版本功能更新。

- 社区资源：Revit论坛、BIM相关博客、YouTube教程（中文/英文），以及开源族库（如BIMobject）。

- 推荐书籍与课程：结合实操案例学习家族创建、Dynamo编程与项目协同管理课程。

- 实战项目多练：参与真实项目，把理论落地到项目交付，积累专业沟通与冲突解决能力。

结语

从Revit入门到进阶，不是一次简单的学习过程，而是建立一套面向项目交付的工作习惯：规范化的模型构建、严格的参数管理、有效的团队协同与持续改进的自动化工具链。掌握了上述流程与要点，你不仅能高效完成建筑模型与图纸出图，还能推动团队实现真正的BIM价值：减少返工、优化施工、提升运维管理效率。建议以项目为导向，逐步引入族标准化、自动化脚本与协同平台，通过一两个完整项目来打通知识链条，形成可复制的BIM实战流程。祝你在Revit/BIM道路上越走越专业。
