前言

本教程面向零基础的建筑/结构/机电设计人员以及想将CAD工作流升级为BIM的从业者，涵盖从软件界面与基本操作，到族（Family）制作、参数管理、多人协作、施工图出图和项目交付的完整流程。本文以Revit常见功能与BIM工作流程为基础，适用于Revit 2024/2025等主流版本的学习与实战。文中包含操作要点、实战步骤、常见问题与最佳实践，帮助你把理论快速转化为可交付的项目成果。

一、BIM与Revit基础概念

- BIM（Building Information Modeling）不是单纯的三维建模，而是包含几何、参数、时间（4D）、造价（5D）等多维信息的协同数据模型。Revit是基于参数化对象的BIM软件，所有元素（墙、窗、门、楼板等）都包含属性，可用于分析、出图和信息交换。

- 参数化建模：通过“类型参数”和“实例参数”控制族和模型的行为，便于统一管理与修改。

- LOD（Level of Development）/LOI：项目不同阶段模型的详细程度与信息需求，应在BIM执行计划（BEP）中明确。

二、界面与基本操作

- 主界面模块：Ribbon（功能区）、属性（Properties）、项目浏览器（Project Browser）、视图区（View Window）和状态栏。

- 视图导航：平移（按住鼠标中键）、缩放（滚轮）、旋转三维视图（Shift+中键拖动）。常用快捷键：ZA（缩放至适合窗口）、VG/VV（可见性/图形替换）、WT（并排视图）、WT+Ctrl等。

- 创建与修改：使用“建筑/结构/机电”选项卡下的命令（Wall、Floor、Roof、Door、Window、Stair、Railing等）。选中元素后在属性栏修改参数，使用“修改”工具（移动、复制、阵列、镜像、对齐、修剪/延伸）进行编辑。

- 视图管理：计划视图（平面图）、立面、剖面、三维视图、明细表（Schedules）、工程量表格。

三、项目启动与模板设置

- 建立项目模板（.rte）：

- 预设图层（视图模板）、线型、文字样式、标注样式、图框与标题栏、导出设置、族库路径、参数规范（项目参数、共享参数）。

- 设置项目单位、坐标系与工程信息（项目信息、负责方、阶段）。

- BEP（BIM执行计划）必含项：

- 项目范围、模型交付时间点、LOD要求、命名规范、文件结构（Central与Local）、责任分配、坐标基准、交换格式（IFC、DWG、PDF）、碰撞检测频率。

- 文件命名规范与版本控制示例：

- 项目代号_模型类型_楼层_版本_BIM.vault（如：PRJ01_ARCH_BLK_A1_v01.rvt）

- 每日工作前拉取最新Central并生成Local文件。

四、建模基础（按建筑示例）

- 设置基准：绘制Levels（标高）与Grids（轴网），确保标高与轴网命名、间距和样式正确。

- 墙体（Wall）：

- 区别：基本墙、基准墙（Stacked）与幕墙（Curtain Wall）。

- 建墙时关联标高或楼层，选择合适的墙族与结构层次（饰面、结构层、保温），注意墙基底与顶端约束。

- 门窗（Door/Window）：

- 使用族库或自定义族，设置洞口高度、偏移、类型参数（门洞宽度/高度、框宽）。

- 对门窗进行标注（Door/Window Tag）并在表格中统计。

- 楼板（Floor）：

- 使用边界绘制或自动生成，设置层厚、结构层次与坡度（屋面/外露平台）。

- 屋面（Roof）：

- 基于平面绘制屋面边界，或按构造创建双坡/单坡屋顶，关注女儿线、檐口和屋面开洞（天窗）。

- 楼梯与栏杆（Stair/Railing）：

- 使用自动生成楼梯或按构件建模，注意踏步高度、宽度与平台，栏杆关联楼梯并进行参数化设置。

- 开洞与构件连接：

- 使用“切割/开洞”工具处理结构与建筑构件的相交。

- 地形与场地（Topography/Site）：

- 导入点云或等高线，生成地形面，设置土石方分析、场地剖面与标高控制。

五、族（Family）与参数管理

- 族类型：

- 系统族（System Families）：墙、楼板、屋顶等不可作为独立文件保存，仅在项目中使用。

- 载入族（Loadable Families）：窗、门、家具、灯具等，可作为独立.rfa文件创建和管理。

- 注释族（Annotation Families）：标注、符号等。

- 族创建原则：

- 使用参考面（Reference Planes）并对称约束，定义关键尺寸为参数（Shared/Instance/Type）。

- 类型参数用于定义多个尺寸族样式，实例参数用于单体调整。

- 若需在多项目中进行汇总统计或标注识别，应使用“共享参数”（Shared Parameter）。

- 嵌套族与联动：

- 使用嵌套与链接族提高复杂构件的复用性，注意性能与管理复杂度。

- 参数策略：

- 区分项目参数与共享参数，合理命名（比如：PRJ_墙厚、PRJ_门高），保持一致性。

六、视图、注释与出图

- 视图模板（View Templates）与视图类型统一项目风格，避免手动逐个设置。

- 标注与文字：

- 使用标高、尺寸标注、注释、构件标签（Tag）等。构件标签通常基于共享参数自动显示信息。

- 图纸（Sheets）：

- 创建图框与标题栏，放置视图到图纸上，设置比例、剖面、详图。

- 明细表与工程量统计：

- 创建Schedule（门窗表、墙表、材料表），通过筛选与排序生成需要的工程量表。

- 视图过滤器与图形替换：

- 利用过滤器高亮特定构件，或按分包/材料进行可视化区分。

七、多人协作与工作共享

- 工作共享（Worksharing）基本概念：

- 中央文件（Central）+ 本地文件（Local）。每位成员在本地绘制并定期保存与同步（保存到Central）。

- 使用“工作集”（Workset）管理可见性与权限，按楼层、专业或构件类型划分工作集有助于冲突最小化。

- 协作工具：

- Autodesk Construction Cloud（BIM 360/ACC）或Revit Server用于远程协作与云模型管理。

- 链接模型（Link Revit）而非导入，加快文件性能并便于分专业管理。确保共享坐标（Shared Coordinates）以便多专业模型对齐。

- 协作规范：

- 定期同步、解锁/放弃锁定（Relinquish）、标注工作时间、冲突检测频率（如每周一次）。

- 碰撞检测：

- Revit的Interference Check或将模型导出到Navisworks做更细致的碰撞检测与可视化报告。

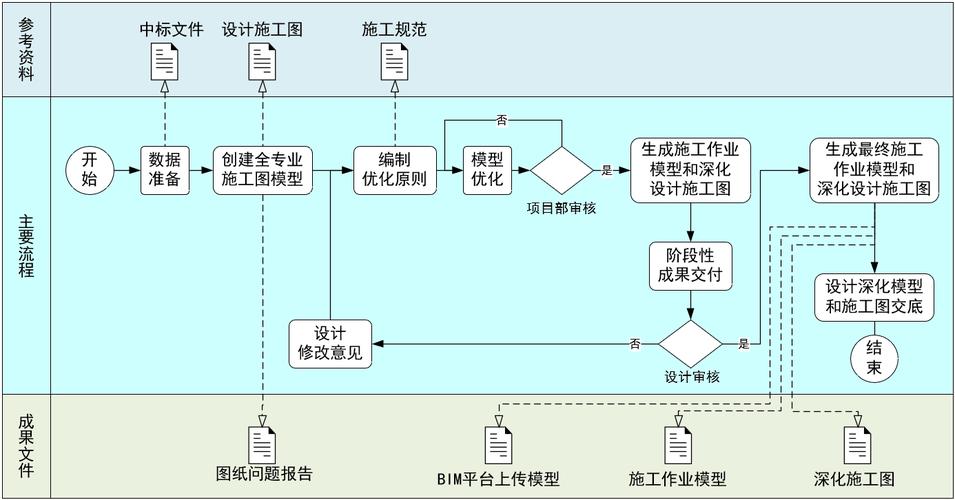

八、项目实战流程（示例：小型住宅项目）

步骤1：准备阶段

- 明确BEP与交付节点，创建项目模板、族库和命名规范。

步骤2：建立基准

- 在模板中建立Levels、Grids、项目坐标、场地地形，并导入业主/顾问的CAD参考图。

步骤3：建筑主体建模

- 先建核心结构（墙、柱、剪力墙），再布置楼板、屋顶、窗门与楼梯，逐步完善构件详细。

步骤4：专业分工与协同

- 建立结构与机电模型，使用链接模型对齐坐标，进行碰撞检测并修正。

步骤5：族与细部

- 自建或修改族（楼梯节点、厨卫设备、幕墙节点），确保族的参数适用于统计与出图。

步骤6：视图与图纸整理

- 创建视图模板、设置剖面与详图，并将视图布置在图纸上，生成门窗表、材料表、工程量清单。

步骤7：可视化与审图

- 渲染局部与整体视图，导出PDF图纸并提交专业审图或评审会。

步骤8：施工阶段支持

- 生成施工深化模型、施工图、工序时间表（若需要可导出到4D软件），并根据现场变更更新模型。

步骤9：项目交付

- 清理模型（Purge Unused、检查未绑定元素）、导出IFC/CAD/PDF、生成BIM交付包（模型、族、明细表、操作维护手册等）。

九、可视化与渲染

- Revit本身提供“真实（Realistic）”“光线追踪（Ray Trace）”渲染，但通常项目使用第三方实时渲染器（Enscape、Twinmotion、Lumion）快速出效果图与漫游动画。

- 渲染准备要点：

- 材质调整、光源布置、HDRI环境贴图、相机视角、后期色彩校正。

- 导出设置：

- 使用FBX导出给外部渲染器，或直接连接实时渲染插件进行快速迭代。

十、分析与校核

- 面向建筑性能的分析：能耗模拟（如Insight）、日照与遮阳分析、采光、声学与结构分析（与结构分析软件互联）。

- 建筑法规与规范校核：高度限制、防火分区、出入口与疏散通道等应结合规范进行模型核对。

- 造价与工程量：通过Schedule或导出到造价软件实现5D造价估算。

十一、导出、交换与交付

- 常见交付格式：

- IFC（跨平台BIM交换标准）、DWG（二维出图交换）、DWF/PDF（审图/签审）、NWC/NWD（Navisworks）。

- 导出注意事项：

- 清理模型、检查共享坐标、设置过滤并仅导出所需视图或构件，确保族不含未解析的链接。

- 交付清单（示例）：

- 最终Central模型与结构机电Link模型、族库、门窗表/材料表、施工图纸PDF、IFC模型、竣工模型（LOD400/500根据合同）、BIM交付说明（坐标系、参数说明、族清单）。

十二、性能优化与常见问题

- 性能优化建议：

- 使用Link而非插入大型模型、减少同时打开的视图、禁用不必要的视图样式（如阴影/反走样）、定期Purge Unused、压缩Central（Save As Compact Central）。

- 常见问题与解决：

- 文件变大：检查重复族或多版本素材，Purge与Audit。

- 本地文件冲突：确保频繁同步至Central并在提交后保存Local。

- 视图显示异常：检查视图范围、裁剪与可见性设置（VG/VV）。

- 坐标错位：使用共享坐标（Acquire/Publish Coordinates）与Survey Point控制导入外部模型。

- 紧急恢复：

- 若Central文件损坏，可使用“Detach from Central”恢复历史并建立新Central；定期备份与版本管理至关重要。

十三、学习资源与进阶路径

- 官方文档与教程：Autodesk Knowledge Network、Revit帮助文档。

- 在线课程平台：LinkedIn Learning、Udemy、Pluralsight（含项目实训课程）。

- 社区与论坛：Revit Forum、The Building Coder、国内BIM论坛与微信群。

- 推荐书籍：Revit官方手册、参数化设计与族制作专题书籍。

- 练习建议：从小型单体开始建模，逐步加入结构与机电，参与实际项目或练习BIM交付包。

十四、总结与实践建议

- 从零基础到项目实战的路径应循序渐进：先熟悉界面与基本建模，再学习族与参数管理，随后掌握多人协作与出图交付流程。

- 严格的项目管理（BEP）、统一的命名与参数规范、及时的沟通与碰撞检测是BIM成功的关键。

- 多练习、多模仿优秀项目范例，并不断优化族库与模板，才能在实际项目中节省大量时间并提升质量。

附：新手速查表（实践小贴士）

- 每日工作前：同步Central→创建Local文件命名带日期→检查工作集权限。

- 保存前：Save to Central；离开前：Relinquish All Checked Out Elements。

- 出图前：应用视图模板→检查剖面/细节→生成门窗/材料表→导出PDF备份。

- 模型清理：Purge Unused→Audit（如文件异常）→压缩Central（Save As – Compact Central）。

结语

掌握Revit不仅是掌握一款软件，更是进入BIM协同时代的必经之路。通过系统地学习基本操作、族与参数管理、工作共享与交付流程，你可以把单纯的三维模型转化为有价值的工程信息源，支持设计决策、施工管理与运营维护。希望本教程能为你的Revit学习与项目实践提供一条清晰的路径。开始你的第一个项目，逐步积累实战经验，BIM能力会成为职业竞争力的重要加分项。祝学习顺利！
