Revit 已成为建筑信息模型（BIM）领域的主流软件之一，从建筑建模、结构与机电协同到施工图出图、工程量统计与可视化呈现，Revit 提供了一个贯穿项目全生命周期的数字化平台。本文以“Revit入门教程：零基础到精通（视频 + 实战案例）”为蓝本，系统梳理学习路径、核心功能、实操步骤与典型案例，帮助零基础读者快速建立 Revit 能力，并为想进一步精通的读者提供提升建议与实战技巧。

一、BIM 与 Revit 的定位与价值

- BIM 是关于信息的一种协同方法，Revit 是实现 BIM 的工具之一。Revit 将建筑构件作为具有参数与信息的对象（如墙、门、窗、梁、管道等），不仅完成几何建模，也能输出工程量、材料清单与施工文档。

- 价值：提高设计效率、减少沟通冲突、实现多专业协同、准确工程量统计、可视化与碰撞检测支持。

二、学习路线与资源建议

- 阶段划分：界面与基础操作 → 构件建模（建筑、结构、机电）→ 族（Family）创建 → 文档出图与标注 → 协同与工作共享 → 高级功能与自动化（Dynamo、API）。

- 学习资源：官方教程、系统化视频课程、实战案例项目、社区论坛与插件市场。

- 学习节奏建议：每个阶段配合练习项目与视频跟做，边看边练，遇到问题即时复查。

三、Revit 初识：界面与基础操作

- 启动与模板选择：选择合适的模板（公制建筑、结构或 MEP），模板决定了族库、标注样式、视图模板等。

- 界面组成：功能区（Ribbon）、项目浏览器（Project Browser）、属性面板（Properties）、视图窗口与状态栏。

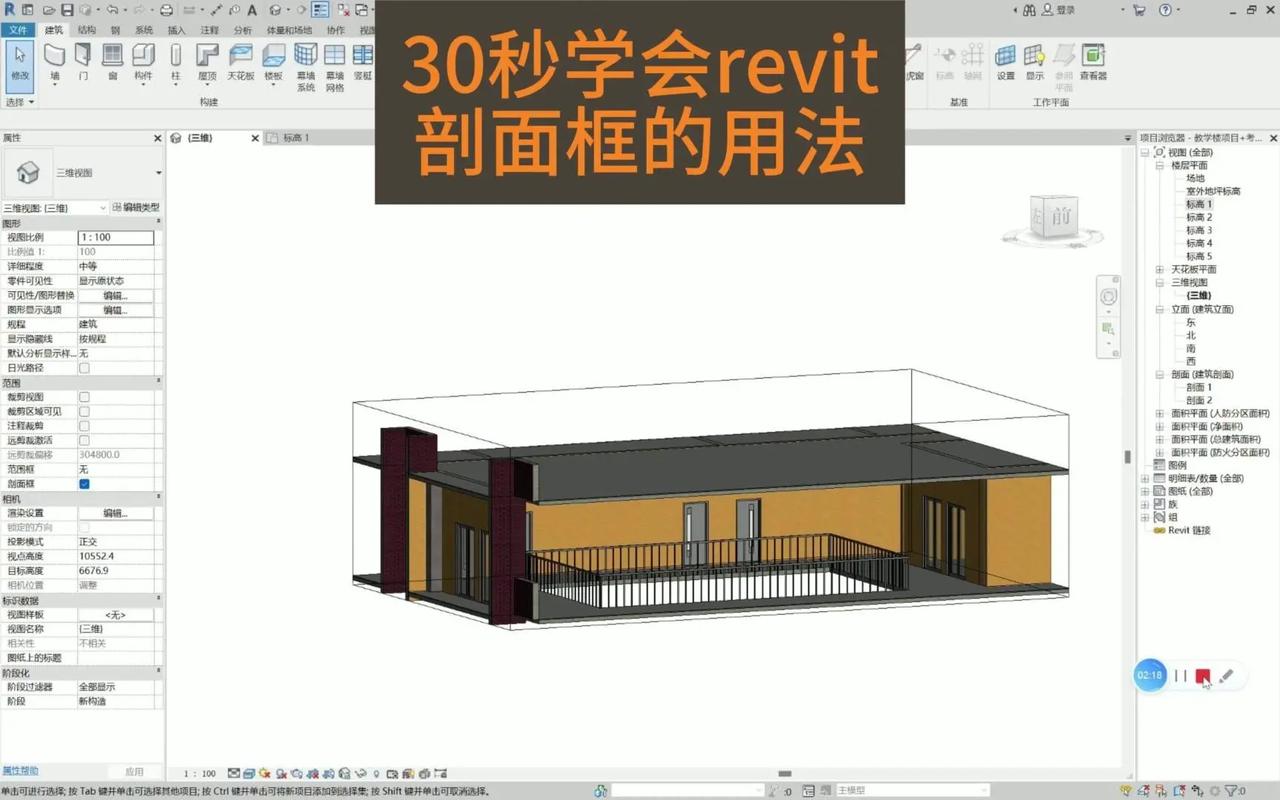

- 常用视图：平面（Floor Plan）、三维视图（3D）、立面（Elevation）、剖面（Section）、详图（Detail）。

- 基本操作：缩放、旋转、平移、选择、多重选择（Ctrl/Shift）、撤销/重做（Ctrl+Z/Ctrl+Y）。

- 常用快捷键（入门）：WA（墙）、DR（门）、WN（窗）、CM（注释线）、VG（可见性/图形替代）、WT（并排视图）。

四、项目前期设置与建模要点

1. 项目设置

- 单位设置（Manage → Project Units）：长度、面积、体积、精度设置。

- 工作坐标与南向：设置项目基点（Survey Point、Project Base Point）以便与测量数据匹配。

- 标高（Levels）与轴网（Grids）：先建立楼层标高和轴网，作为后续构件定位的基准。

2. 建筑主体建模

- 墙体（Wall）：外墙、隔墙的类型选择、层次定义（结构层厚度、外饰层、保温）。利用“编辑类型”复制并修改墙类型。墙的编辑命令：伸长、修剪/延伸、合并。

- 楼板（Floor）：按边界绘制或拾取楼板轮廓，设置材料及厚度，注意孔洞与边界定制。

- 屋顶（Roof）：按标高绘制或基于楼板生成屋顶，处理坡度与檐口。

- 门窗（Door/Window）：放置系统族门窗或载入族，调整开启方向与嵌入深度，注意嵌套窗、幕墙系统。

- 楼梯与栏杆（Stairs & Railings）：Revit 支持自动生成楼梯样式，手动绘制或按楼层间距自动布置，栏杆可自动生成或自定义路径。

3. 结构与 MEP 基础

- 结构：梁、柱、基础、楼板的建模；与建筑模型对齐，注意荷载路径与连接关系。

- MEP：管道、风管、电气回路的布置与系统定义；族库中常用管件、风口、设备等需按厂商参数调整。

五、族（Family）制作与参数化

- 族分类：系统族（墙、楼板等不在族库中创建）、载入族（Loadable Families，如门窗、设备）、嵌套族（嵌入族内部）。

- 族编辑器基础：参照平面、尺寸标注、参数（类型参数/实例参数）、可见性参数。

- 参数类型：

- 实例参数（Instance）：作用于单个构件，方便单体调整。

- 类型参数（Type）：影响整个类型的所有构件，适用于一致性设置。

- 共享参数（Shared Parameters）：跨项目或表格使用的自定义参数，便于工程量统计与导出。

- 参数绑定与公式：使用公式控制尺寸关系（如高度 = 厚度 + 20）。利用材料参数关联到材质进行渲染与工程量统计。

- 家族实战：以窗户为例，创建可变宽度、高度、玻璃比例、饰条尺寸参数的族，并设置可见性组合（冬季遮阳/夏季遮阳等）。

六、视图管理、注释与施工图出图

- 视图模板（View Templates）：统一项目中视图的可见性、显示样式、标注与比例，提升出图一致性。

- 图纸（Sheets）与视图放置：将平面、立面、剖面与详图拖拽到图纸中布置，并设置比例、注记样式。

- 标注（Dimensions）、细部构造图、注释符号：使用标注、细部构造、文字说明、说明符号等完善图纸表达。

- 明细表（Schedules）：创建门窗表、材料表、工程量统计表，可导出为 Excel。设置筛选、分组、计算字段（长度、面积、体积、总重量）。

- 图层替代与显示样式：利用图形替代（VG）控制线型、颜色与材料显示，便于不同阶段输出（设计阶段/施工阶段）。

七、协同工作与工作共享（Worksharing）

- 工作集（Worksets）与共享模型：将模型拆分为多个工作集（建筑、结构、机电、外部链接），多个用户协同时通过 Revit Server / BIM 360 或本地文件 + 中央文件实现集中化管理。

- 常用协同流程：创建中央模型（Save As → Central Model）、团队成员获取本地副本（Open → Detach）、定期同步（Synchronize with Central）。

- 链接与复制控制：注意链接 CAD 文件、IFC 文件或其他 Revit 模型，对齐位置与坐标系统，避免重复建模。

- 冲突检测与审查：使用 Navisworks 或 Revit 自带的碰撞检查插件进行多专业碰撞检查。

八、项目管理、模板与标准化

- 项目模板（RTE）：制定公司/项目标准模板，包含族库、视图模板、标注样式、参数与明细表。

- 命名规范与文件组织：视图命名、图纸编号、族命名、过滤器命名建议保持一致，便于团队协作。

- 质量控制：定期使用“审查设置”检查未引用的族、警告信息、重复类型等问题。

九、可视化、渲染与动画

- 材质与贴图：编辑材料（Appearance）设定漫反射、高光、反射与位移贴图，提升渲染真实感。

- 光线与环境：设置太阳位置、天空类型与曝光，使用真实尺度模型获取正确光照。

- 渲染引擎：Revit 内置渲染器或使用云渲染（Autodesk Cloud），也可导出至 3ds Max / Enscape / Lumion 等实时渲染工具。

- 图像后期：渲染完成后可进行色彩校正、景深与雾效处理，生成漫游动画或演示图。

十、高级功能：Dynamo 与 B.I.M 自动化

- Dynamo：基于节点的可视化编程，可批量处理建模、参数赋值、族批量生成、几何复杂形体驱动等任务。

- 常见应用：自动布置构件、批量生成标注、从 Excel 导入参数并批量修改族属性、快速生成楼梯与幕墙模块。

- 插件与 API：使用第三方插件（如 pyRevit、BIM 360 工具）或自定义 API 脚本实现自动化定制。

十一、典型实战案例：小型三层住宅项目（从概念到施工图）

案例概述：三层住宅（建筑面积：200m?/层），包含楼梯、阳台、简单机电系统，目标：完成设计方案、施工图与工程量清单。

阶段一：准备与设置

- 新建项目 → 选择公制建筑模板 → 设置项目单位与精度。

- 创建标高（Ground, 1F, 2F, Roof）与轴网（A-D & 1-4）。

- 导入地形与场地定位（Site Topography，使用点云或导入地形 DWG）。

阶段二：总体布局与体量建模

- 在 1F 平面绘制外墙、内隔墙、门窗粗放布局。

- 使用房间/区域（Room）工具定义房间名称与功能（客厅、厨房、卧室）。

- 创建楼梯并设置栏杆与扶手风格。

- 建立屋顶与阳台细部，注意防水层与排水坡度。

阶段三：深化建模与结构

- 放置梁、柱与基础；与结构专业协同确认荷载与连梁位置。

- MEP：布置主给排水干管、空调风系统的主干线与主要设备位置（热水器、空调机位）。

- 检查并解决墙、楼板、梁之间的连接（切割、合并）。

阶段四：族定制与明细

- 为特殊窗户或阳台栏杆建立族或调用厂商族并调整参数。

- 创建门窗表、材料表、主材工程量统计，导出 Excel 供造价使用。

阶段五：视图整理与出图

- 建立视图模板，设置平面、立面、剖面所需的显示与标注样式。

- 将主要视图放入图纸，并标注尺寸、剖面符号、节点详图。

- 输出 PDF 与 DWG（如需提交给施工方）。

阶段六：协同与审查

- 上传到云平台进行团队审查，使用碰撞检测工具检查结构与设备冲突。

- 根据审查结果迭代修改，最终确认出图。

十二、常见问题与排错建议

- 模型迟缓：检查未使用的族、过多细节或高多边形族，使用“Purge Unused”清理，合理设置视图细节级别（Coarse/Medium/Fine）。

- 坐标错位：确认项目基点与共享坐标，使用项目基点或链接文件的定位方式。

- 参数不生效：区分类型参数与实例参数，确认参数在族或项目中是否被正确引用。

- 同步冲突：团队协作中注意及时保存与同步，设置合理的工作集分割，避免多人同时修改同一族或视图。

十三、提高效率的实用技巧

- 模板与族库投资：前期建立完整模板与族库可极大提升后续项目效率。

- 视图过滤器与颜色方案：在方案演示或碰撞检查时使用颜色分层辅助理解。

- 快捷键与工具条自定义：根据个人习惯定义常用命令快捷键。

- 定期备份与版本控制：建立自动备份策略并记录关键版本（里程碑），便于回退。

十四、练习建议与进阶路线

- 初级练习：完成一套小型住宅模型并制作完整施工图。

- 中级练习：参与多专业协同项目，练习链接模型、碰撞检测与工程量导出。

- 高级练习：学习 Dynamo 自动化脚本、开发定制插件、掌握复杂族的开发（嵌套族、可变几何族）。

- 证书与认可：可考虑参加 Autodesk 官方认证考试提升职业竞争力。

结语

从零基础入门 Revit，需要系统的理论学习与大量的实践练习。通过分阶段制定学习计划、结合视频教程与真实项目案例练习，你能快速掌握 Revit 在建模、文档编制、协同与可视化方面的能力。掌握族与参数化建模、建立统一的项目模板、学会使用 Dynamo 自动化重复工作，将是你从“熟练”走向“精通”的关键。祝你在 BIM 的道路上越走越远，早日掌握 Revit 的全部技能，实现设计与协同效率的质变。
