“Revit零基础到精通：建筑建模 族制作完整教程”作为学习路线与知识框架的参考，涵盖了从界面入门、模型建立、族（Family）创建与参数设置，到协同工作、深化出图与数据导出的全流程。本篇文章将以实用为导向，结合工作流与实际操作要点，系统性地讲解Revit在建筑设计与 BIM（建筑信息模型）中的核心内容，帮助零基础读者快速入门并搭建通往精通的知识体系。

一、理解Revit与BIM的基本概念

- Revit是Autodesk出品的一款面向建筑、结构、机电的BIM软件，它强调信息集成、参数化设计与协同工作。

- BIM不仅是三维建模，更是信息与流程的管理：模型中的每个构件都携带属性（参数），可用于算量、排程、碰撞检测、能耗分析等。

- Revit的三大核心：模型（Model）、族（Family）、项目（Project）与模板（Template）。

二、界面与基础设置（上手第一课）

- 启动界面：理解项目（.rvt）与族文件（.rfa）的不同。

- 视图类型：平面图、立面、剖面、三维视图、透视图、明细（Schedule）、表格与图纸（Sheet）。

- 导航工具：放大、缩小、漫游、3D orbit（轴点旋转）、视图控制栏（Detail Level、Visual Style）。

- 单位与精度：在“项目单位”中设置长度、角度、面积、体积等，确保在建模前统一标准。

- 模板与项目浏览器：建立并使用公司模板（.rte），在项目浏览器中组织视图、图纸和族。

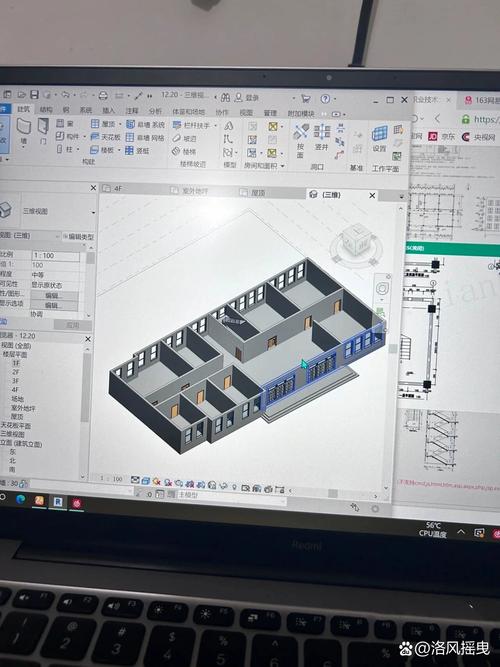

三、建筑建模基础（从墙到建筑总体）

1. 基础构件

- 墙（Wall）：直墙与基于轮廓的墙、复合结构墙（多层），讲解墙的基点、偏移、标高关联与分层顺序。

- 门窗：使用项目中载入的窗门族，说明洞口自动生成、嵌件族与框架化处理。

- 楼板（Floor）：边界绘制法与通过楼层生成，注意楼板厚度与分层材质。

- 屋面（Roof）：基于平面轮廓或坡屋面生成，结合坡度、檐口与封边。

- 楼梯与栏杆：楼梯类型（预制楼梯、实心楼梯、自动楼梯）与栏杆的自动生成逻辑。

2. 构造细化

- 开洞（Opening）：墙洞、楼板洞口、屋面洞口及构件的修剪。

- 牵引与偏移：利用对齐（Align）、锁定与偏移指令维护约束关系。

- 族插入与编辑：导入常用构件，编辑族参数以适应项目标准。

四、族（Family）制作详解：从入门到高级

族是Revit的核心之一，好的族能提高效率并保证模型一致性。按照族类型及用途分为系统族（System Families）、载入族（Loadable Families）与群组族（Groups）。

1. 族的分类与编辑器

- 系统族（如墙、楼板、屋顶、楼梯）：不能另存为.rfa，仅在项目内编辑或通过模板控制。

- 可载入族（Loadable Families）：如家具、门窗、设备，使用族编辑器创建并保存为.rfa以供多项目复用。

- 样板族、注释族（注释符号、标注）、明细线族。

2. 族创建的基本流程（以窗户族为例）

- 新建族：选择合适的族模板（如Door.rft、Window.rft或Generic Model.rft）。

- 建模：使用参考平面建立基准（Reference Planes），命名并设置约束。

- 添加参数：分为类型参数（Type）与实例参数（Instance）；选择共享参数以实现跨族一致性。

- 约束关系：使用尺寸约束、锁定、对齐等建立几何依赖。

- 测试与加载：保存并加载到项目中，进行不同类型测试与调整。

3. 参数管理与公式

- 参数分类：尺寸参数（Length）、材质（Material）、布尔（Yes/No）、整数/小数、文本、URL等。

- 类型参数控制族的多变性（如同一窗户的不同宽高），实例参数用于单体属性（如编号、楼层关联）。

- 公式应用：实现自动化尺寸计算（例如净高 = 外高 - 采光线），注意单位与拼写规范。

- 共享参数：用于在不同族与项目间一致获取数据信息（用于导出、标签与明细表）。

4. 嵌套族与连接件（Connectors）

- 嵌套族（Nested Family）：将复杂构件拆分成多个族集中管理，便于重复使用与维护。

- 共享嵌套族：用于在明细表中单独列出材料或数量。

- 连接器（Connector）：主要用于机电族，定义流体、电气连接点，支持系统分析与碰撞检测。

5. 自适应族（Adaptive Components）

- 适合自由形体、参数化复杂构件（如幕墙组件、异形构件）。

- 使用自适应点（adaptive points）设置弹性拓扑，结合曲线/表面生成构件。

五、幕墙、幕墙网格与复杂外立面

- 幕墙（Curtain Wall）结构：分格（Grid）、型材（Mullion）、填充面（Panel）。

- 自定义幕墙面板与横杆、使用自适应族作为幕墙面板实现复杂几何。

- 面板嵌套与材料替换，提高制造与施工匹配度。

六、工作协同与项目管理

1. 工作共享（Worksharing）

- 将项目拆分为中央模型（Central Model）与本地模型（Local Models）。

- 了解同步（Synchronize）与获取/释放元素（Checkout）、把控共享参数与权限。

- 传输标准（Worksets）管理图层与权限，避免冲突。

2. 链接与协调

- 链接其他Revit文件、CAD、IFC或点云数据。

- 使用碰撞检查（Navisworks或Revit自带工具+BIM 360）进行模型协调。

七、深化出图与施工文件

- 视图设置：线型、线宽、细节等级、视图模板（View Template）统一标准。

- 构造详图：使用明细线、构件详图、局部放大与标注。

- 标注与标高、剖面线的规范使用。

- 图纸集管理（Sheet）：放置视图、图框、标题栏与总图索引。

- 明细表（Schedules）：材料表、门窗表、构件数量统计、面层面积表，并可导出Excel以方便工程量计算。

八、渲染、可视化与演示

- Revit自带渲染与关联云渲染（Autodesk Cloud Rendering），设置材质、光源、曝光参数与背景。

- 使用光域（IES灯光）与摄影机（Camera）创建真实感图像。

- 利用视图模板与材料参数快速切换视觉效果。

九、导出与数据交换（IFC、DWG、FBX）

- IFC导出：设置类别映射、属性集（Property Sets）与坐标系，便于多方协同与业主验收。

- DWG导出：注意线型与图层映射。

- FBX导出用于三维可视化工具（3ds Max、Unreal）。

十、Dynamo入门与自动化

- Dynamo是Revit的可视化编程工具，可用于批量化操作（如批量创建标高、参数赋值、族实例化）。

- 常见脚本场景：自动编号、房间属性批量填充、立面窗洞布置、参数管理与导入Excel信息。

- 建议从基础节点（List、Math、Element）学起，再接触自定义节点与Python脚本扩展功能。

十一、实战案例：以窗户族为例的详细步骤（示范式）

1. 需求分析

- 定义窗户类型：固定窗、开启窗、外挑或内开、是否有百叶或雨搭。

- 明确参数：宽度、高度、窗台高度、玻璃厚度、框材质、安装间隙。

2. 新建族并建立参考几何

- 选择Window模板，绘制参考平面：中心线、水平基准、外侧/内侧边界。

- 锁定参考平面间距，添加尺寸标注并转为参数（Type/Instance）。

3. 绘制几何体

- 使用拉伸（Extrusion）创建窗框、玻璃面板。

- 将材料属性设置为材质参数，便于在项目中替换。

4. 添加类型

- 在族类型中创建多种宽度/高度组合，检查不同类型下的几何约束是否稳健。

5. 测试加载、安装并修正

- 将族加载进项目，放置在不同墙厚中测试嵌入行为。

- 调整插入点、对齐参考并解决孔洞偏移问题。

十二、常见问题与排错技巧

- 尺寸不稳定：检查是否使用了错误的约束（如锁定导致无限循环）。

- 参数无法被标签读取：确认参数是共享参数并绑定到正确的族类别。

- 材料显示不正确：查看视图的细节等级、材质替换与渲染设置。

- 文件变大或运行缓慢：清理未使用族（Purge Unused）、压缩图片、分割模型为工作集。

十三、最佳实践与标准化建议

- 建立公司模板与族库：统一样式、构件标准与参数命名规则。

- 参数命名规范：使用前缀（如SYS_、MAT_、FM_）区分系统、材料与功能参数。

- 族尽量使用类型参数控制通用性，实例参数用于定位或编号信息。

- 定期备份并使用版本控制（BIM 360或本地备份服务器）。

- 明确出图标准：图框、尺寸风格、字体、标注格式与图纸编号系统。

十四、进阶学习路线与资源

- 官方教程与帮助文档：Autodesk Knowledge Network 与Revit Help。

- 社区论坛与视频教程：Revit Forum、BIMForum、国内BIM公众号与视频平台。

- 书籍与课程：选择覆盖建模、族制作、BIM协同与数据管理的综合教材。

- 项目练习：从小型住宅工程练起，再逐步参与复杂商业综合体项目，积累族库并优化模板。

结语

从零基础到精通Revit需要时间与实践积累，关键在于理解参数化思维并将它应用到实际构件与协同流程中。良好的族管理、清晰的参数体系与标准化的模板会大幅提高团队效率，也能保证模型在设计、施工与运维阶段的贯通性。建议结合本文所述流程，通过做项目、重构族库与逐步引入自动化工具（如Dynamo），实现从建模到信息管理的全面掌握。祝你在BIM道路上越走越稳，早日成为Revit高手。
