随着建筑信息模型（BIM）在工程行业的广泛应用，Autodesk Revit 已经成为建筑、结构与机电设计师的核心建模工具之一。本文以“Revit教程：零基础到项目实战全流程（含下载资源）”为题，系统介绍 Revit 的安装与配置、界面与基本操作、族（Family）与参数管理、建筑/结构/机电建模、标注与出图、协同工作流程（Worksharing）、项目实战示例（含详细步骤）、进阶工具（Dynamo、插件）以及常见问题与最佳实践，并给出合法的下载与学习资源。本文适合零基础读者，也对希望系统化掌握项目实战流程的中级用户有参考价值。

一、准备工作：软件、硬件与许可

1. 系统与硬件建议（简要）

- 操作系统：Windows 10/11（64 位）更稳定；最新 Revit 版本通常只支持 64 位。

- CPU：多核高主频（Intel i7/Ryzen 7 及以上）为佳，单线程性能对 Revit 很重要。

- 内存：建议 16GB 起，复杂模型建议 32GB 或更多。

- 显卡：支持 DirectX 11/12 的独立显卡（NVIDIA Quadro / GeForce 系列）。

- 磁盘：SSD 推荐，提升启动与文件载入速度。

- 其它：双屏显示更高效。

2. 软件与许可获取（合法渠道）

- 官方试用/购买：访问 Autodesk 官网（https://www.autodesk.com/）下载 Revit 的官方试用版或购买商业许可。

- 学生与教育版：Autodesk Education Community（https://www.autodesk.com/education/）提供免费教育许可（需学生/教师认证）。

- 企业订阅与 BIM 360/Autodesk Docs：企业用户可通过订阅获取云协同产品。

- 注意：避免下载盗版或未经授权的序列号，保护自身与团队的合法权益。

二、界面与基本概念入门

1. Revit 的基本概念

- BIM 概念：Revit 中的元素是智能的“对象”，它们包含几何信息与参数，可以生成平、立、剖、详图与统计表。

- 项目（Project）与族（Family）：项目文件（.rvt）存放具体建筑模型，族（.rfa）是可复用的构件模板。

- 视图（Views）：平面图、立面、剖面、三维视图、图纸（Sheet）等组成项目文档。

2. 界面要素快速导览

- Ribbon（功能区）：工具按钮分组，常用包括 Architecture、Structure、Systems、Insert、Annotate、Collaborate、View 等。

- Project Browser：显示项目中所有视图、图纸、族、族类型、工作集等。

- Properties（属性）面板：显示并编辑当前选择元素或视图的参数。

- 视图窗口与导航立方体（ViewCube）、导航条（SteeringWheels）。

3. 常用操作与快捷键

- 平移：按鼠标中键（滚轮）拖动；缩放：滚轮滚动。

- 选择：单击、框选、Ctrl + 单击多选。

- 快捷键举例：WA（Wall）、DR（Door）、WL（Wall—有时按 W 然后 A），MV（Move）、CO（Copy）、TR（Trim）、AL（Align）等。可自定义快捷键。

三、创建第一个项目：从模板、标高与轴网开始

1. 新建项目与模板选择

- 建议从公司模板或行业模板开始（包含常用族、图框、明细表和视图样式）。初学者可用默认 Architectural Template。

2. 设置项目基本信息

- 设置项目单位（Manage > Project Units）：长度、角度、面积等。

- Project Location、坐标系、地址等（Manage > Project Location）。

3. 创建标高（Levels）与轴网（Grids）

- 在“Elevation”立面视图中绘制 Levels（标高），用于定义楼层高度。

- 在“Floor Plan”或“3D”中绘制 Grids（轴网），用于定位墙体与柱网。

- 推荐做法：先画 Level、后画 Grid，再开始构件放置。

四、建筑构件建模基础

1. 墙（Wall）

- Types（类型）与 Width（厚度）管理：通过 Edit Type 创建/复制类型。

- 绘制方式：Draw Line、Pick Walls、Offset 等。

- 编辑：添加基线偏移、限制高度（Up to Level、height value）、修改凸出遮挡。

- 打开/关闭壁的链（Join/Unjoin）。

2. 楼板（Floor）、屋顶（Roof）与地面（Topography）

- Floor: 通过“Floor: Architectural”画多边形，设置结构层（Structure）结构。

- Roof: 有基于面绘制的 Roof by Footprint 与 Roof by Extrusion。

- Topography（场地地形）：导入点、CSV 或手工绘制点生成地形。

3. 门窗（Doors/Windows）

- 使用族库加载或从项目族创建门窗，放置在墙上。

- 类型参数和实例参数：尺寸、方向、材料等。

- 窗口嵌套与窗台高度、净空设置。

4. 楼梯、栏杆、构造柱与门洞

- Stairs：可使用 Sketch Stairs（草绘楼梯）或 System Stairs（系统楼梯）。

- Railings：与楼梯/楼层边界相关联。

- Opening：插入 Opening（顶部或端部）用于洞口或竖井。

五、族（Family）与参数管理

1. 族概念与类型

- Family 类型：System families（墙、楼板、屋顶等，不能单独保存为 .rfa）、Loadable families（门、窗、家具等 .rfa）与In-place families（现场族）。

- 推荐尽量使用 Loadable family，便于复用与管理。

2. 参数类型：类型参数 vs 实例参数

- 类型参数：改变所有同类型构件的属性（如门宽度类型）。

- 实例参数：仅改变单个构件的属性（如单个门的编号）。

3. 共享参数与项目参数

- Shared Parameters（共享参数）：用于跨项目/图纸交换信息或在 schedules 中共享，自建参数文件（.txt）。

- Project Parameters（项目参数）：仅用于当前项目，不可以跨项目重用。

4. 创建族的基础流程

- New > Family，选择合适族模板（Furniture, Door, Window, Generic Model 等）。

- 参考平面（Reference Planes）设定位移与约束，创建参数（尺寸/角度）。

- 绘制实体（Extrusion、Blend、Revolve、Sweep、Void），应用参数驱动尺寸。

- 测试类型/实例参数，然后Load into Project。

六、注释、详图与出图

1. 标注工具

- Dimensions（对齐标注、连续标注、基线标注）、Text（文字）、Tags（标记：门、窗、房间等）。

- Room Tags：房间编号、面积相关属性需要 Room 元素先被放置。

2. 明细表（Schedules）

- Schedule/Quantities：可生成门窗表、墙体表、房间表等，字段可包括参数、类型与计算字段。

- 排序与分组、格式设置、过滤规则、计算公式（例如面积计算与合计）。

3. 图纸（Sheets）与视图裁剪

- 将视图拖入 Sheet（图纸），添加图框、北箭头、项目标题栏。

- 视图裁剪（Crop View）与比例设置（例如 1:100、1:50）。

4. 导出与输出

- 导出 DWG、IFC（文件 > Export > IFC）、NWC/NWD（Navisworks）或打印成 PDF。

- 注意导出设置：图层映射、坐标转换、IFC 标记与属性映射。

七、结构与机电（MEP）建模要点（简述）

1. 结构建模

- 使用 Structural 工具：柱（Structural Column）、梁（Structural Framing）、板（Structural Floor）与基础（Foundation）。

- 负荷信息通常在结构工程师的 BIM 模型中进行明细化。

2. 机电（MEP）

- 管道（Piping）、风管（Duct）、电气（Electrical）设备与连接方式（系统）。

- 系统分类：HVAC、Plumbing、Fire Protection、Electrical。

- 管线碰撞检查通常通过 Navisworks 或 Autodesk BIM 360 Glue/Model Coordination。

八、协同工作流程：Worksharing 与云协作

1. 本地中央文件（Central File）与本地副本（Local Copy）

- Worksharing 开启后，团队成员从 Central 文件创建 Local 文件并进行协作，定期同步（Save to Central/Reload Latest）。

- 工作集（Worksets）用于管理图元的可见性与权限（部分团队会结合工作集来做任务分配）。

2. Autodesk BIM 360 / Autodesk Docs / Cloud Models

- 云模型支持实时多人协作、版本管理和权限细分。

- 推荐公司在采用云协作时建立标准化文件命名、权限管理与交付流程。

3. IFC 与多专业协同

- IFC 是厂商中立的交换格式，用于与其他软件（Archicad、Tekla 等）互换模型。

- 导入/导出 IFC 时注意属性映射与分类（IFC 分类、COBie 数据）。

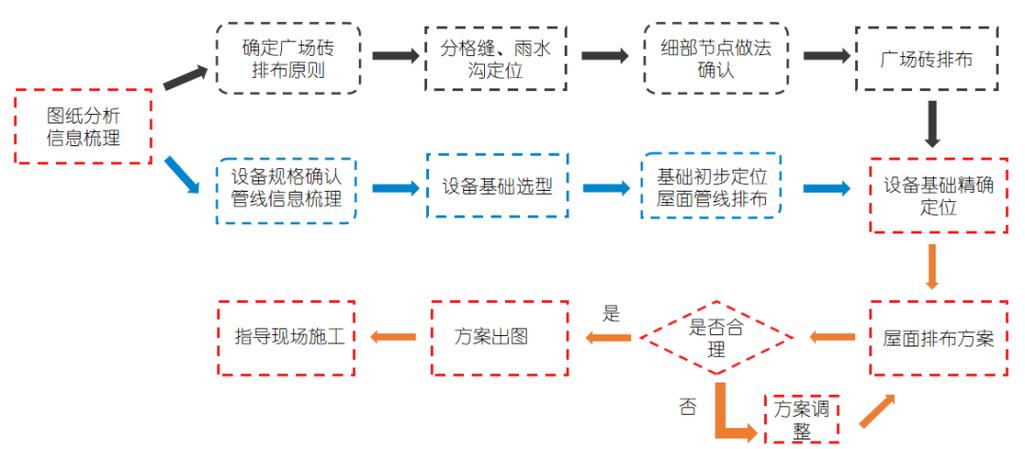

九、项目实战：以小型住宅楼（示例）为例的详细流程

下面以一栋 3 层小型住宅（含屋顶、少量结构与简单机电）为例，给出详细的建模与交付流程。假设用户已经安装 Revit 并有基础界面认知。

1. 项目准备（约 0.5 – 1 天）

- 创建项目：File > New > Project > Architectural Template。

- 设置项目单位（Manage > Project Units），项目地址（Manage > Project Location）。

- 创建项目参数文档（包含客户、项目号、层高、主要材料与图框信息）。

- 导入公司图框 Lemplate（Titleblock family）。

2. 建立标高与轴网（0.5 天）

- 打开 East 或 South Elevation，绘制 Level：Ground Floor（0.000）、First Floor（+3.300）、Second Floor（+6.600）、Roof（+9.900）。

- 在平面视图绘制 Grid 轴网（A、B、C，1、2、3），设置网格尺寸（例如 6m×4m）。

3. 建墙、开洞、楼板（1 – 2 天）

- 使用 Wall 工具绘制外墙（选择合适的墙类型，如 240mm 外墙），内墙采用轻体隔墙 100mm。

- 划分房间（Room）并放置 Room Tag。

- 绘制 Floor（Ground Floor slab、First Floor slab），设置结构层与保温层。

- 在平面上绘制 Opening 或在楼板上布置楼梯井。

4. 门窗与楼梯（0.5 – 1 天）

- 加载标准门窗族（Load Family），放置门窗定位，并调整门窗的类型尺寸与窗台高度。

- 绘制楼梯（系统楼梯或草绘楼梯），并为楼梯添加扶手（Railings）。

5. 屋顶、外立面处理（0.5 – 1 天）

- Roof by Footprint：在 Roof Level 处绘制屋顶轮廓并定义坡度。

- 添加外墙装饰（如檐口、屋檐、阳台栏杆），调整材料（Materials/Finish）以便日后出材质表。

6. 结构与基础（与结构工程师配合，0.5 – 1 天）

- 放置结构柱与梁（Structural Column/Beam）并标注荷载简要信息（或导入结构模型）。

- 简单基础（Isolated Footing）布置，或与结构模型链接。

7. 简单 MEP 布置（0.5 – 1 天）

- 机电只做主要的管线走向及设备定位：给热源、空调外机、卫生间排水与立管位置。

- 标注空调机位与风口编号，方便与机电专业深化。

8. 标注、明细表与图纸输出（0.5 – 1 天）

- 创建门窗表、房间表（含面积）、材料表（Schedule—Materials）。

- 创建图纸（Ground Floor Plan、First Floor Plan、Sections、Elevations、3D View），放入图框并设置图纸比例。

- 检查排版、北箭与单位，导出 IFC 与 PDF 供客户或其他专业校审。

9. 模型检查与碰撞检测（0.5 天）

- 在 Revit 内部或导出到 Navisworks 进行 Clash Detection，解决明显冲突（如管道穿墙、结构开洞未预留等）。

10. 交付与归档（0.5 天）

- 准备交付文件：.rvt（中央/本地）、IFC（Lod 200/300 视需求）、PDF 图纸、Schedules（Excel 导出）。

- 建立项目归档结构（模型、族库、图纸、计算书）。

十、进阶工具：Dynamo 与常用插件

1. Dynamo（可视化编程）

- 简介：Dynamo 是 Revit 的可视脚本工具，适合模型自动化、参数批量修改、几何生成等。

- 常用场景：批量创建族实例、自动布置家具、批量修改类型参数、生成复杂几何（参数化屋顶、幕墙格栅）。

- 学习资源：Dynamo Primer（在线文档）、Autodesk University 上的课程。

2. 常用插件（推荐官方或知名第三方）

- pyRevit（免费）：大量实用脚本，提升工作效率。

- RevitLookup：用于调试与查看模型参数与 API 数据（开发者利器）。

- BIM 360 / Autodesk Docs：云协作平台。

- BIMobject、NBS National BIM Library：族库资源下载。

- 注意审查第三方插件的来源与安全性。

十一、常见问题与解决方案

1. 模型打开慢/崩溃

- 优化建议：关闭不必要视图、将模型分区（linked models）、使用 Worksets 隐藏大模型部分、定期清理视图的详细度与图元可见性。

- 清理操作：Purge Unused（清除无用族/材质）、Audit（打开文件时勾选 Audit）。

2. 尺寸/标注错位

- 检查视图比例、标注标高与参考平面。使用 Reference Planes 定义族基准线。

3. 参数不同步或丢失

- 确认 Shared Parameters 文件是否正确共享，导出前检查 schedules 显示的字段来源（项目参数 vs 共享参数）。

4. 协作冲突、保存不了中央文件

- 频繁 Save to Central，避免多人同一时间修改同一元素。检查权限与网络稳定性。

十二、学习路径与资源推荐（含下载渠道说明）

合法、公开的学习资源与下载渠道建议如下（请根据实际需求访问与注册）：

- Autodesk 官方

- Revit 产品页与下载：autodesk.com/products/revit

- Autodesk Knowledge Network（技术文档、示例模型、教程）：knowledge.autodesk.com

- Autodesk Education（学生/教师免费许可）：autodesk.com/education

- 样例文件与项目

- Revit sample files：Autodesk 官方 Knowledge Network 常提供 Sample Projects（搜索 “Revit sample project”）。

- BIMobject（族库）：bimobject.com（提供大量厂商族文件，可下载 rfa）。

- NBS National BIM Library（免费族资源，偏英制）：nationalbimlibrary.com

- 国内学习平台与社区

- CSDN、知乎、简书、Bilibili：大量中文教程、实操视频与项目讲解（搜索关键词 “Revit 教程”、“Revit 项目实战”）。

- 筑龙网、BIM论坛：行业案例与资料分享（部分资源需注册下载）。

- 插件与脚本

- pyRevit（开源）：github.com/eirannejad/pyRevit

- Dynamo（随 Revit 一起安装或单独升级）：dynamobim.org

- RevitLookup：github.com/jeremytammik/RevitLookup

- 学习课程

- Autodesk University：大量免费会议录、课程资料。

- 国内外付费课程（注意选择正规平台，核验讲师资质）。

十三、最佳实践小结（便于团队标准化）

- 模板与族管理：建立公司模板（含统一图框、类型参数、共享参数与族库）。

- 命名规范：项目文件、族、图层、视图命名统一（例如：A-Plan-1F、S-BEAM-01）。

- 定期清理：Purge Unused、压缩模型、控制族与材质数量。

- 协作规范：确定中央文件位置、保存频率、工作集划分、蓝线/红线工作流程。

- 文档化：对所有重要设定（共享参数文件、图纸编号规则、交付标准）形成文档化指南。

结语

从零基础到项目实战，Revit 的学习既需要理论理解也需要大量实践。初期建议通过小型示例项目反复练习标高、轴网、墙体、楼板、门窗与族的创建；逐步引入结构与机电模型，最后学习协同工作与交付流程。本文覆盖了从安装准备、界面基础、核心建模、族与参数、出图与导出、工作协作到项目实战的完整流程，并列出合法的学习与下载资源，希望能成为你系统学习 Revit 的路线图。祝你学习顺利、早日在实际项目中熟练运用 Revit！
