随着建筑行业向数字化、信息化方向加速发展，BIM（建筑信息模型）已成为设计、施工与运维管理的重要工具。Autodesk Revit 作为主流 BIM 软件之一，以参数化建模、族（Family）系统、构件信息管理及强大的出图能力，被广泛应用于建筑设计、结构与机电协同工作中。如果你是零基础学习者，希望在30天内掌握Revit的基本操作与BIM实战技能，本文将提供一套系统且可执行的学习路径、实操要点与常见问题解决方法，帮助你从入门到实战快速提升。

一、BIM与Revit基础概念

- BIM 概念：不仅是三维建模，更是集成几何、属性（参数）、时间（4D）、成本（5D）和运维信息的全过程管理理念。

- Revit 定位：基于参数化对象（族）的建筑信息建模软件，支持建筑、结构、机电等多专业协同工作。

- 参数化与族：族是Revit构件的基本单元，族参数驱动尺寸、材料、可见性等属性，是实现可变构件与自动化设计的核心。

二、Revit界面与基本操作

- 工作区划分：项目浏览器、属性面板、视图窗口、功能区（Ribbon）。

- 常用视图：平面图、立面图、剖面图、三维视图、透视视图。

- 基本操作：创建项目（模板选择），设置单位与项目坐标，建立标高（Level）与轴网（Grid），绘制墙、门、窗、楼板、屋顶。

- 快捷键与视图控制：缩放、平移、切换视图样式（线框、真实、着色），使用临时隐藏（EH/Tab选择）提高建模效率。

三、从项目建立到建筑建模的流程

1. 项目准备

- 导入/链接 CAD 垫图或地形。

- 设定项目单位、图层、线样式与参数模板（Project Template）。

2. 建模步骤（常规）

- 建立标高与轴网：保证层高与轴线准确。

- 墙体建模：选择合适墙族，注意结构/围护属性。

- 门窗开洞：使用系统门窗或加载族，调整标注与嵌入深度。

- 楼板与屋顶：按层级绘制并注意连接节点。

- 楼梯与栏杆：使用楼梯生成器或自定义族，调整踏步参数。

- 开洞与竖向连通：布置竖向孔洞、竖井（Shaft）。

3. 模型检查

- 使用干涉检查（在Revit或导入Navisworks）检查构件冲突。

- 检查视图层次与可见性/图形替代，保证出图一致性。

四、族（Family）创建与参数化

- 族类型：系统族（墙、楼板、屋顶）与族族（窗、门、家具、灯具等）。

- 创建流程：确定族模板（如注入族、族族）、建立参考平面、添加尺寸与约束、定义类型参数与实例参数、载入项目并测试。

- 参数管理：使用共享参数实现跨项目与调度属性一致性；常见参数类型包括长度、材料、文字、布尔值。

- 最佳实践：族尺寸应尽量使用参数化约束，避免硬编码尺寸；族命名规范便于协同管理。

五、视图与出图管理

- 视图管理：创建并命名视图（平面、立面、剖面、详图、三维），设置视图范围与裁剪。

- 图纸集（Sheet）与图框：将视图放置到图纸上，设置比例、注释样式。

- 标注与详图：尺寸标注、标高标注、材料表面标注、明细表（Schedule）。

- 出图与导出：导出 DWG、IFC、PDF、图像等格式；注意坐标、比例和图层映射。

六、BIM 协同与工程深化

- 族库与参数标准：建立公司族库与参数标准，确保项目一致性。

- 专业协同：将结构、机电模型通过链接/联合方式导入，使用工作集与工作共享（Worksharing）协同编辑。

- 冲突检测与问题处理：配置冲突检测流程，记录问题（Issue），制定修正策略。

- IFC 与协同格式：理解 IFC 导出设置与属性映射，便于与其他BIM软件交换数据。

七、施工信息与工程量统计

- 明细表（Schedule）：统计墙体面积、门窗数量、材料用量、构件长度等，实现5D成本估算基础。

- 标注规范：统一尺寸样式、注释风格与细部标注规则，保证出图规范性。

- 材料与渲染：注意材料的外观设置（纹理、渲染材质），用于效果图与可视化表达。

八：30天学习计划（示例）

总体原则：每日1–2小时，关键在于反复实操与总结。下面给出一个结构化日程：

第1–7天（第1周）——基础入门与环境熟悉

- 第1天：安装Revit，熟悉界面、项目模板、单位设置。

- 第2天：建立标高与轴网，绘制简单平面墙体。

- 第3天：学习门窗的放置与编辑，理解嵌入深度与主/次方向。

- 第4天：绘制楼板、屋顶与天窗，学习视图范围设置。

- 第5天：创建三维视图，理解遮挡、可见性与图形替代。

- 第6天：基础注释与尺寸标注、图纸创建。

- 第7天：小练习：建一个单层小房子并出一张平面图纸。

第8–15天（第2周）——族与参数化建模

- 第8天：族概念与族模板，创建简单家具族。

- 第9天：参数（类型/实例）的使用，测试族类型切换。

- 第10天：共享参数简介，导出/导入参数。

- 第11天：进阶族（带可变开口的窗或门），加入可见性参数。

- 第12天：族库管理与命名规范。

- 第13天：练习—创建一个可变尺寸窗族并应用到项目。

- 第14天：回顾与总结，修正练习中出现的问题。

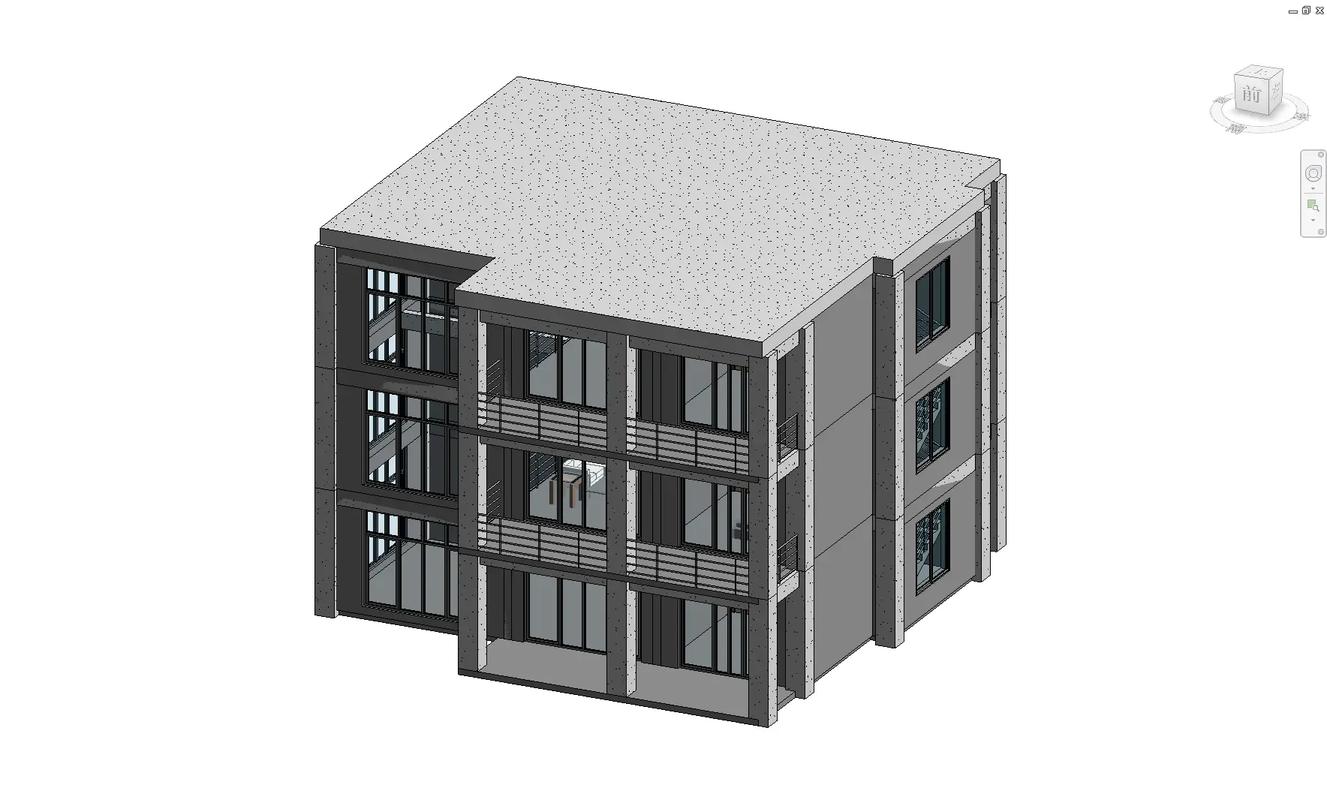

第16–22天（第3周）——多层建筑建模与详图

- 第16天：建立多层楼，楼板与楼梯布置。

- 第17天：竖向连通：电梯井、竖井、管线井处理。

- 第18天：立面与剖面视图，构件细部详图绘制。

- 第19天：墙体构造层设置（保温、防水、结构层）。

- 第20天：出门窗详图、节点大样绘制。

- 第21天：练习—建一栋两层住宅的完整模型并生成立面、剖面。

- 第22天：生成明细表，导出DWG与PDF。

第23–27天（第4周）——协同、碰撞检测与深化

- 第23天：链接/导入结构与机电模型，理解坐标管理。

- 第24天：学习工作共享（Worksharing）与工作集使用。

- 第25天：导出IFC、与Navisworks进行碰撞检测基础。

- 第26天：BIM实施流程与项目管理要点（交付物、模型等级LOD）。

- 第27天：练习—与一个简单的机电模型做协调检测并修正冲突。

第28–30天（项目实战与总结）

- 第28天：综合小项目：从CAD 垫图建立建筑模型并生成出图。

- 第29天：优化模型、生成材料明细表与工程量统计。

- 第30天：复盘与形成个人学习资料包，总结问题与改进路径。

九、实战案例（示例步骤）

项目：两层住宅（含屋顶、楼梯、门窗、基础出图）

- 步骤1：导入CAD定位图，设置项目单位与坐标。

- 步骤2：建立楼层标高与轴网，绘制外墙与内墙。

- 步骤3：布置门窗，绘制楼板与楼梯。

- 步骤4：绘制屋顶与檐口，加入雨水口与排水坡度检查。

- 步骤5：创建剖面、立面视图，添加细部大样与节点说明。

- 步骤6：出图、生成门窗表与材料清单、导出IFC备协同使用。

十、常见问题与解决技巧

- 模型过大卡顿：分工作集、关闭不必要视图，简化族细节，使用视图显示模式降低渲染。

- 尺寸不对：检查单位设置与标注精度，确认参考平面与标高的偏差。

- 出图样式混乱：建立公司模板（图框、文字样式、标注样式）并强制使用。

- 族加载后变形：检查约束是否冲突，避免使用硬编码尺寸替代参数约束。

- 协同坐标错位：使用共享坐标或基准点（Survey Point）进行定位校准。

十一、学习建议与资源推荐

- 学习方法：理论+练习+项目驱动。每天保证有时间实操，完成小而完整的模块化练习。

- 推荐资源：官方帮助文档、Autodesk University 免费课程、BIM论坛与中文视频教程、实际项目图纸用于练习。

- 建议工具：配合Navisworks进行碰撞检测，使用BIM 360或其他云平台做模型协同管理。

结语

掌握Revit与BIM不是一朝一夕的事，但通过结构化的30天学习计划与大量实操训练，零基础学习者可以在一个月内搭建起系统的技能框架，能够独立完成中小型建筑模型、生成出图并参与多专业协同工作。最重要的是在实践中不断总结族管理、参数化建模与协同流程的经验。祝你学习顺利，早日成为能在项目中发挥价值的BIM工程师。若需要，我可以为你生成更细化的每日练习清单、族模板示例或针对某个建模问题的逐步指导。
