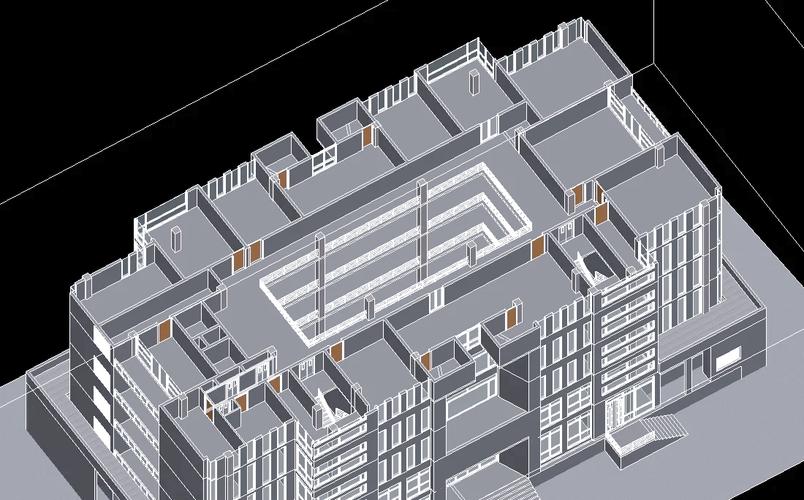

Revit 已经成为建筑信息模型（BIM）最重要的工具之一。对于初学者及希望提高效率的建筑师、结构或机电工程师来说，掌握一些高效、工程化的建模技巧可以显著加快项目推进、减少错误并提升出图质量。本文围绕“Revit快速上手：10个建模技巧”，结合工程实战经验，分条详解每个技巧的原理、操作步骤、常见问题与优化建议，帮助你在真实项目中立刻产生成果。

技巧一：建立一个规范的项目模板（Template）

要点：

- 在开始任何项目之前，先准备一个公司或个人标准模板，包括项目单位、图纸格式、图例、常用视图模板、族（Families）库、图层样式（Visibility/Graphic）、注释样式、明细表格式与工作集设置。

实战步骤：

1. 新建一个项目，设置好公制/英制、精度、工程阶段（Phases）与坐标基准。

2. 配置视图模板（View Templates）用于平面图、立面、剖面、出图视图。

3. 导入并整理常用族：门窗、灯具、家具、设备等，按文件夹和命名规则分类。

4. 预设图纸（Sheets）与边框、编号原则（Sheet numbers）。

常见问题：

- 模板过度臃肿会影响新建项目性能，建议保留常用族与样式，其他族按需加载。

优化建议：

- 每年或项目间定期更新模板，记录变更日志。

技巧二：善用参考平面与标高（Reference Planes & Levels）

要点：

- 参考平面和标高是建立准确构件的基准。正确命名与锁定约束能避免后期错位。

实战步骤：

1. 在族编辑和项目建模时，先画参考平面并命名（如“外墙轴线A”、“窗台标高”）。

2. 使用“对齐（Align）”并选中“锁定（Lock）”将构件与参考平面约束。

3. 在多层建筑里，确保每层标高与相应楼板、楼梯接口一致。

常见问题：

- 随意移动标高会导致族尺寸错位。使用“锁定”防止误改。

优化建议：

- 对关键轴线、柱网使用网格（Grids），并在不同视图交叉检查。

技巧三：掌握族（Family）建模与参数化设计

要点：

- 家族是Revit建模的核心。理解类型参数（Type）与实例参数（Instance）、共享参数（Shared Parameter）非常重要。

实战步骤：

1. 新建族时先确定是否需要“类型化”多个规格（如窗的宽度系列），将规格设为类型参数。

2. 对需要在明细表中列示或跨族使用的参数建立共享参数文件。

3. 使用公式与参数联动减少重复工作（例如根据净高自动计算窗台高度）。

常见问题：

- 过度复杂的族会降低性能。尽量将细部细分成嵌套族（Nested）并设置合适的细节级别（LOD）。

优化建议：

- 为常用族建立简化的LOD以便在总平面或较远视图中使用，提升性能。

技巧四：合理使用工作集与协同（Worksets & Worksharing）

要点：

- 大型项目团队协作必须开启工作共享，合理划分工作集（结构、建筑、机电、外部参照）。

实战步骤：

1. 在项目开始前定义工作集策略：按专业、按楼层或按构件类型划分。

2. 为频繁修改的对象设置专属工作集，减少冲突。

3. 定期“保存到本地（Save to Central）”并在提交前同步最新。

常见问题：

- 工作集划分过细会增加管理负担；过粗会导致多人编辑冲突。

优化建议：

- 建立协作手册，明确谁负责哪个工作集与命名规则。

技巧五：链接（Link）而不是导入（Import）CAD与Revit文件

要点：

- 在项目中尽量使用“链接”DWG或其他Revit文件，保持外部参照的可更新性。

实战步骤：

1. 链接CAD时选择“按层次或原点”定位，并在导入设置中关闭不需要的图层/颜色。

2. 对链接的Revit模型使用工作集与Visibility/Graphics中的链接显示设置，避免不必要的显示。

常见问题：

- 链接坐标不一致会导致错位。与测量点、项目基准（Project Base Point）与共享坐标（Shared Coordinates）统一。

优化建议：

- 建议在项目初期就确定坐标基准，与场地测量一致。

技巧六：掌握楼梯、栏杆与坡道的建模技巧

要点：

- 楼梯和栏杆是施工敏感构件，严格按规范建模，注意节点与连接。

实战步骤：

1. 使用楼梯向导（Stair by Component/By Sketch）选择合适类型（步道式或桁架式）。

2. 设置踏步高度、数量并检查舒适步距公式（常见为2R+S≈600mm）。

3. 栏杆使用类型化族并与楼梯自动关联，检查端点连接与支座位置。

常见问题：

- 楼梯转折或平台楼板衔接常出现不连续，建议先画参考平面并锁定。

优化建议：

- 将标准楼梯做成可复用族库，提高效率并保证标准化。

技巧七：楼板、屋面与构造层次（Floor, Roof, Assembly）

要点：

- 正确设置构造层（Composite Layers）能在解析建筑构造、出明细表时一目了然。

实战步骤：

1. 在类型属性里设置Composite结构，按从上到下顺序排列材料厚度与功能（饰面、找平、保温、结构层、保温、找平）。

2. 做屋面时注意坡度与落水点设置，并用坡面线（Slope Arrow）或编辑边界添加坡度。

3. 使用楼板剪切（Cut-by-OS）与墙体交接时检查“上部/下部偏移”参数保证连续。

常见问题：

- 楼板与截面显示不如CAD细致，必要时在详图中用细节构件补充。

优化建议：

- 在剖面视图中检查各层厚度一致性，并在明细表中列出材料数量。

技巧八：视图管理与出图效率（View Templates, Filters, Sheets）

要点：

- 合理配置视图模板和过滤器可以大幅降低出图时间并保证图纸统一。

实战步骤：

1. 为各类视图（施工图平面、设计概念、结构、机电）建立视图模板，包含比例、细节级别、可见性/图形覆盖（VG）。

2. 使用过滤器（Filters）对结构与建筑构件应用颜色区分或隐藏辅助线，便于审图。

3. 使用复制视图（Duplicate with Detailing）来快速创建标注与详图视图。

常见问题：

- 手动修改单个视图会造成不一致。尽量通过视图模板统一管理。

优化建议：

- 在出图前做一次视图一致性检查脚本或清单，避免遗漏关键注释或符号。

技巧九：明细表（Schedules）与物量统计（Quantities）

要点：

- Revit 的明细表功能强大，是进行BIM物量计算与费用估算的重要工具。

实战步骤：

1. 为各大类构件建立明细表模板（墙、门窗、楼板、柱、梁、灯具等）。

2. 使用筛选器、分组与排序计算分项数量，并加入公式字段计算面积、体积或工程量系数。

3. 导出到Excel进行二次处理或直接与造价软件对接（IFC/COBie等）。

常见问题：

- 某些自定义参数未被包含在明细表，需使用共享参数并将参数类别关联。

优化建议：

- 定期核验明细表与模型一致性，避免设计变更未同步到清单。

技巧十：性能优化与模型轻量化（Performance）

要点：

- 大型模型容易卡顿，合理控制细节级别、族复杂度与视图数量可以保持流畅工作。

实战步骤：

1. 在视图中设置细节级别为“粗”或“中”用于日常建模，仅在需要时切换为“细”。

2. 精简族内多余几何、替换高多边形模型为导入的简化几何或占位符（Generic Model）。

3. 清理未使用的族与视图、压缩Revit文件（通过保存为新文件、Audit选项）。

常见问题：

- 链接大量DWG会显著影响性能，应把DWG转为简化线框或只链接关键图层。

优化建议：

- 建立分模型策略（如按楼层或专业分成多个Revit链接文件）进行联合作业。

附加实战小技巧（工程细节）

- 差异化使用类型与实例参数：能批量管理规格的用类型参数，个别调整用实例参数。

- 使用视图范围（View Range）控制剖面显示，避免不必要的楼板/屋面重叠显示。

- 运用设计选项（Design Options）进行方案比较，不破坏主模型。

- 使用剖面、详图中的“细节填充（Detail Fill Pattern）”提高出图可读性。

- 对外协调时导出IFC并检查分类（IfcWall、IfcSlab等）以保证BIM交换一致性。

常见错误与避免方法

- 忽略共享坐标导致施工定位错误：与测量单位严格对齐并测试控制点。

- 族大量使用模型线代替真实构件：模型线不会计入数量，影响统计。

- 在族中硬编码尺寸值而非参数：减少复用性，后期修改困难。

- 在出图阶段临时改视图属性而不更新模板：造成图纸不一致与误导施工。

结语与学习路线建议

掌握Revit不仅是学会软件命令，更在于建立符合工程流程的BIM习惯。建议学习路线：

1. 熟悉界面、基本建模命令（墙、门窗、楼板、屋面、楼梯）。

2. 系统学习族编辑与参数管理，搭建公司族库。

3. 开启工作共享与协作流程，学习共享坐标、链接管理。

4. 深入视图模板、明细表和出图管理，形成高效交付流程。

5. 结合项目实践不断优化模板与族库，积累规范化经验。

希望本文的10个技巧与实战建议，能帮助你在真实工程项目中快速上手Revit、提高建模效率并减少返工。若你需要，我可以根据你的项目类型（住宅、办公、商业、机电等）提供定制化的模板和族库清单，或一步步演示常见构件的族制作流程。
