Revit 已成为建筑信息模型（BIM）领域的主流工具之一，从建筑建模、构件族（Family）创建到项目协同管理，覆盖了设计表达、施工图输出与工程信息整合的全周期。本文以“Revit入门到精通：建筑建模 族库实战”为线索，系统梳理学习路径、操作要点、族族库（Family）制作实战、进阶技巧与常见问题解决方案，帮助读者从零起步逐步掌握 Revit 的核心能力并能在实际项目中高效运用。

一、Revit 基础与学习路径（为何与如何学）

- 理解 BIM 思维：Revit 不是绘二维图纸的软件，而是以“组成信息对象”的方式建模，模型中每个构件同时包含几何、属性、类型与参数。学习时要从“信息”与“参数化”角度理解元素。

- 学习顺序建议：界面与项目设置 → 构件基本操作（墙、板、屋顶、开洞、楼梯）→ 视图与注释（剖面、明细、标注、图元）→ 族（Family）创建与管理 → 协同与出图（工作共享、图纸集）→ 进阶（Dynamo、能耗分析、渲染）。

- 工具习惯：掌握快捷键、自定义工具栏与样板（Template），能显著提升效率。

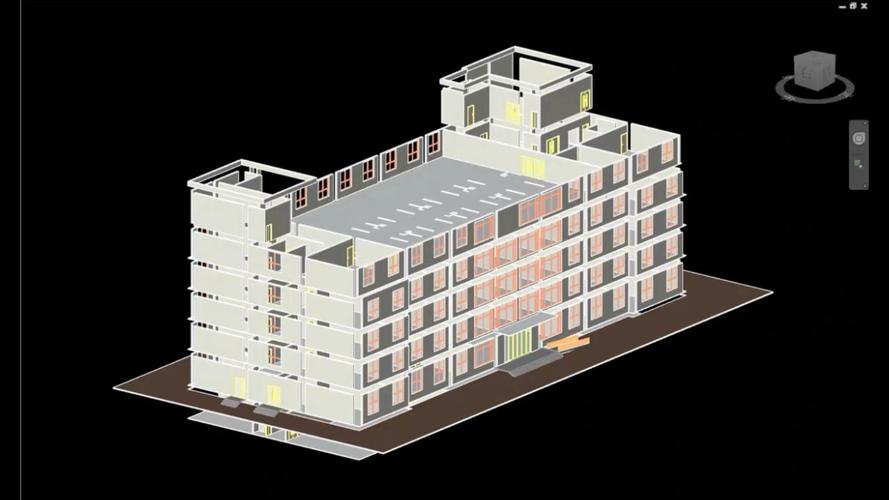

二、项目建模核心模块（实战要点）

1. 项目启动

- 选择合适样板（Architectural/Mechanical…），设置项目单位、坐标、房间计算样式与图纸比例。

- 先建立楼层（Levels）与轴网（Grids），这些是后续构件定位的基准面。

2. 墙、门窗、楼板、屋面

- 墙体：理解类型族（Type）和实例参数（Instance）。使用复合墙（Compound Structure）定义保温层、结构层、饰面层等。编辑剖面以控制节点细节。

- 门窗：尽量使用族库中可加载（Loadable）族并按项目标准改造；为常用门窗建立参数化族（宽度、高度、内外墙偏移、窗台高度、开启类型）。

- 楼板/屋面：掌握边界绘制、坡度设置、坡屋面面板拼接与檐口细节。合理分割楼板以利结构化处理。

- 楼梯与栏杆：可使用自动楼梯工具快速生成，也可创建自定义族以满足特殊节点。

3. 开洞与结合（Cut/Join）

- 学会使用 Opening by Face、Wall Opening、Floor Opening；关注开洞对结构与防火分区的影响。

- 使用 Join/Unjoin Geometry 管理墙与楼板等相交关系，避免模型冲突。

4. 视图与出图

- 视图管理：平面、立面、剖面、三维视图与详图。使用视图模板统一显示风格。

- 注释与标注：门窗标高、房间标记、剖面符号、尺寸标注与图例。

- 图纸整理：图纸标题栏、视图放置、图纸参数自动化（如项目名、图号）。

三、族（Family）实战：从入门到精通

族是 Revit 的核心生产力点，良好的族库能极大提高模型一致性与出图效率。

1. 族的分类与选择

- 系统族（System Families）：墙、楼板、屋顶、天花等，不能另存为独立文件，只能在项目内定义类型。

- 可加载族（Loadable Families）：如门、窗、家具、灯具，基于族模板（Family Template）创建，可在项目间加载（RFA 文件）。

- 嵌入族/In-Place Families：在项目内为特定情形快速建模，适合一次性特殊构件。

- 自适应族（Adaptive Components）：用于复杂几何（参数化网格、幕墙节点等）与复杂拓扑。

2. 一个完整的族创建流程（以窗为例）

- 选择模板：Window.rft 或 Generic Model 面向面（Face-based）/按参照平面（Host-based）视需求选择。

- 参照平面与参数：用参照平面（Reference Planes）定义关键基准，命名并加锁。添加尺寸标注并将标注关联到“标签”（Label）以生成参数（如 宽度 Width、净高 Height）。

- 类型参数 vs 实例参数：类型参数用于统一类型的属性（材料、型式），实例参数用于单个实例（位置、编号）。

- 几何创建：用挤出（Extrusion）、拉伸（Sweep）、融合（Blend）、旋转（Revolve）等形状创建三维模型。注意使用实体建模而非过多二维符号，除非是详图或二维表示。

- 可见性设置：设置不同视图尺度下的显示（Coarse, Medium, Fine），并用二维符号（Symbolic Lines）优化平面显示。

- 族类型表：添加多个类型（Type），例如不同宽度、材料的窗类型，便于批量加载。

- 参数化公式：应用简单公式（如 窗台高度 = 楼层标高 - 900 mm）或尺寸关联，使构件自动适配。

- 嵌套族与共享族：将把手、玻璃、窗扇等做成嵌套族，若需在项目中作数量统计或标注，设置为 Shared（共享），便于在明细表中统计。

3. 族质量控制与优化

- 最小化参数复杂度：仅保留必要参数，过多参数会影响稳定性。

- 控制几何细节：尽量避免高多边形曲面或过多细分，影响视图性能与文件体积。

- 使用参照层（Reference Lines）而非过多参照平面在复杂族中提高稳定性。

- 测试“Flex”操作：在族编辑器中通过修改关键参数测试是否正常响应（几何不变形、约束关系正确）。

四、进阶功能与协同工作

1. 工作共享（Worksharing）

- 中央文件（Central）与本地副本（Local），工作集（Worksets）分配要合理（结构、建筑、机电、家具分集）。

- 及时同步（Sync）与注释合并，冲突处理需与团队沟通标准。

- 建议使用版本控制与定期保存备份（Local Backup）并清理无效工作集。

2. 链接与协同

- 链接 Revit 模型（Link Revit）、CAD 文件（Link CAD）、IFC（Link IFC），确保坐标一致性（共享坐标或内部坐标）。

- 使用定位点、基准线、共享坐标管理多专业协同。

- Clash 检查：利用 Navisworks 或 Revit 的碰撞检查插件提前发现冲突。

3. Dynamo 与自动化

- Dynamo 可实现参数化批量处理（批量替换族类型、参数导入导出、构件位置批量更新）。

- 学习节点逻辑、列表处理和与 Revit API 的接口，能把重复劳动自动化。

4. 能耗、日照与渲染

- 利用 Revit 的日照分析工具和能耗插件（Insight）进行早期建筑性能评估。

- 为出图与效果图设置材质、HDR 背景、光源；对外输出可使用 Enscape、V-Ray 等实时渲染插件。

五、出图、明细与数量统计

- 明细表（Schedule）：设置字段、筛选、排序、组合与分组，使用参数化字段（如面积、材料、成本）实现工程量统计。

- 标签（Tags）与标注样式：创建或修改标注族与标签族，保证与明细表字段链接一致。

- 标准化图纸输出：模板、图框、参数化标题栏、自动更新的表格与明细。

六、常见问题与解决办法

- 模型膨胀：长时间项目会产生大量未使用族和视图，定期 Purge Unused 并压缩中央文件。

- 性能下降：减少视图中高细节族显示、关闭阴影与反射，合理使用范围盒（Section Box）查看局部模型。

- 族失败 flex：平面约束冲突或参照平面未加锁，检查尺寸关联链与参数公式。

- 坐标错乱：使用共享坐标并通过“发布坐标到项目/获取坐标”功能统一基准。

七、实战练习建议（逐步提升）

- 基础练习：建立两层建筑项目（含楼梯、窗门、基础平面、剖面），输出平面、剖面与图纸集。

- 族练习：制作参数化门窗族（含多种类型），创建嵌套把手族并设置共享参数，测试在项目中的明细统计。

- 协同练习：与同事共同在一个中央文件工作，练习工作集分配、同步与冲突解决。

- 高级练习：使用自适应族生成复杂幕墙节点或曲面构造；用 Dynamo 批量调整族参数并输出 CSV。

八、行业最佳实践与规范建议

- 模板与族标准化：建立公司级样板文件（RTE）与族库（RFA），约定命名、参数命名规范（如 ABBR_Type_Material）。

- 参数管理：优先使用类型参数控制通用属性，需跨专业统计的参数使用 Shared Parameter 并维护统一参数文件（.txt）。

- 文档与培训：定期组织团队培训、版本更新说明与族库迭代记录，保证模型可持续使用。

- 质量审查：设置模型审查清单（层高、图层使能、族类型命名、材料一致性），并进行定期 QA。

结语

从“入门”到“精通”，Revit 的路径在于理解 BIM 思维、掌握族的参数化建模、并在协同环境中不断优化工作流程。通过系统学习基础操作、扎实的族库构建与项目实战练习，再结合 Dynamo 等自动化工具，可以把 Revit 从绘图工具转变为真正的设计与信息管理平台。希望本文能作为学习“Revit入门到精通：建筑建模 族库实战”课程的实践指南，帮助你构建高效、规范、可复用的 Revit 工作体系。若需要，我可以根据你的项目类型提供具体的族制作示例（如门窗、幕墙节点、家具）和分步骤操作说明。
