随着建筑信息模型（BIM）在设计、施工与运营阶段的普及，掌握Revit已经成为从事建筑、结构、机电及施工管理人员的必备技能。Revit 2025作为Autodesk最新一代产品，在建模性能、协同工作、出图与参数化设计方面都有升级。本文以“零基础入门”为出发点，系统讲解如何快速上手Revit 2025进行BIM建模与出图，包含基础概念、界面与工具、项目建模流程、出图与导出、协同与工作共享、常见问题与学习建议等，帮助你从新手成为能够输出施工图与BIM交付成果的使用者。

二、BIM与Revit的基本概念

- BIM（Building Information Modeling）：不是简单的三维建模，而是将建筑构件与其属性（材料、尺寸、性能、成本、维护信息等）结合起来的数字化表达，支持全生命周期管理。

- Revit定位：基于BIM的建筑信息建模软件，支持建筑（Architectural）、结构（Structural）与机电（MEP）专业的协同建模、参数化族（Family）管理、施工图出图与数据导出。

- 关键要素：

- 元素（Elements）：墙、门、窗、楼板、梁、柱等构件，均有参数属性。

- 族（Family）：可重复使用的构件模板，分为系统族（System Families）、族文件（.rfa）与群组。

- 视图（Views）：平面、立面、剖面、三维、明细表（Schedule）等。

- 工作集与协同（Worksharing）：多用户同时编辑同一工程模型的机制。

三、安装与界面认识（快速上手）

- 安装：根据Autodesk账户下载Revit 2025安装包，选择教育/商业许可并激活。建议安装最新补丁。

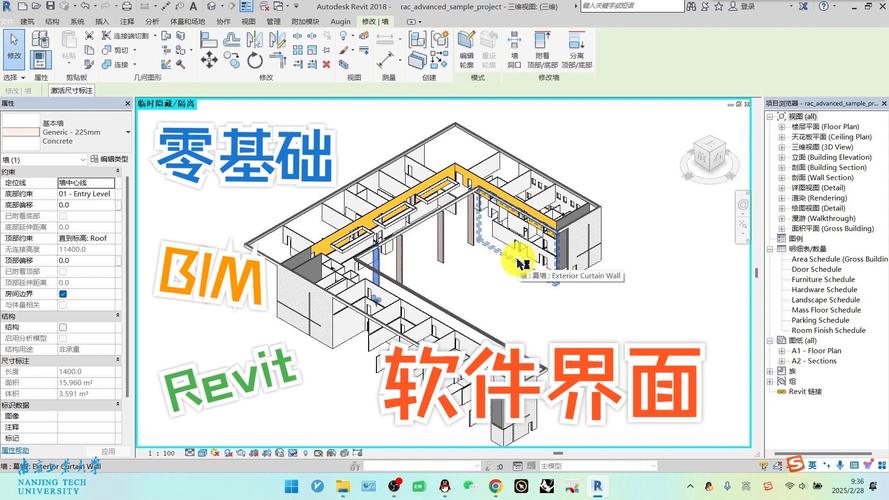

- 启动界面：

- 快速访问工具栏（Quick Access Toolbar）：常用命令（保存、撤销、打印）。

- 功能区（Ribbon）：分为“建筑（Architecture）”、“结构（Structure）”、“系统（Systems）”、“注释（Annotate）”、“视图（View）”等选项卡，命令以面板形式分组。

- 属性面板（Properties）：显示当前选中视图或元素的可编辑参数。

- 项目浏览器（Project Browser）：管理所有视图、族、表格、图纸等。

- 画布（Canvas）：模型与视图显示区域。

- 推荐先熟悉：项目浏览器、属性面板与功能区的常用命令位置。

四、项目模板与设置

- 新建项目：选择合适模板（建筑、结构或MEP）或自定义模板（.rte）。模板里通常预设图纸比例、文字样式、标注样式、明细表格式等。

- 初始设置：

- 校准单位（Manage → Project Units）：米/毫米、面积/体积单位。

- 视图范围与层级（Levels）：在立面视图中创建或调整项目的楼层（Level），每个楼层对应建筑楼板高度。

- 网格（Grids）：平面布置参考轴线，有助于定位柱、墙等构件。

- 基本标注样式：文字样式、线型、尺寸样式提前设定便于统一出图。

五、基础建模流程（以建筑为例）

1）创建轴线与楼层（Grids & Levels）

- 在立面或剖面视图中绘制Level，确保高度与楼层名准确（如：±0.000、+3.600）。

- 在平面视图中绘制Grid轴线，设置轴号与约束关系。

2）放置墙体（Walls）

- Architecture → Wall：选择墙类型（外墙、内墙、承重/非承重），通过绘制线或按面放置。

- 调整墙体高度与约束到Level，使用“Attach Top/Base”将墙附着到楼板/屋面。

3）楼板与屋面（Floors & Roofs）

- Floor：选择构造层次，绘制边界并完成吊顶/开孔设置。记得设置结构/非结构属性。

- Roof：可以通过按边界绘制（Roof by Footprint）或按坡面绘制（Roof by Extrusion），并设置坡度与檐口。

4）开窗与门（Doors & Windows）

- 使用系统族或载入族（Load Family）放置门窗。调整尺寸参数（宽度、高度、标高）并关联到墙。

- 如需自定义外观或尺寸，可编辑族参数或创建新族。

5）楼梯与栏杆（Stairs & Railings）

- Stairs工具支持自动生成踏步或手动绘制。根据楼层高度与踏步规则（高度与深度）调整。

- Railings可随楼梯自动生成或手动绘制。

6）结构构件（柱、梁、基础）

- Structural选项卡下选择柱（Column）、梁（Beam）、基础（Foundation）等，放置时注意与网格和楼层对齐，并设置约束。

7）MEP管线与设备（如需）

- 在Systems选项卡布置风管、管线与设备，注意碰撞检查与管线走向。

六、注释、标注与细化

- 标注（Dimension）：线性标注、对齐标注与角度标注。设置标注样式保持出图规范。

- 标高与符号（Level & Elevation）：插入测量剖面与标高符号，确保楼层高程直观。

- 文字注释（Text）与详图（Detail Components）：在详图视图中绘制局部构造细节，使用详图符号和构造线。

- 材料与材质（Materials & Finish）：在Type Properties中指定材料，并在材质库中设置贴图与渲染参数。

七、视图管理与出图

- 视图类型：平面图、立面、剖面、三维、明细表（Schedules）、图纸（Sheets）。

- 视图属性调整：裁剪范围（View Range）、可见性/图形替代（Visibility/Graphic Overrides）、比例（Scale）。

- 三维模型与剖切平面（Section Box）：在3D视图中启用Section Box观察局部。

- 明细表（Schedules）：自动提取构件信息（门窗表、材料表、用量统计），支持参数计算与筛选。

- 图纸（Sheets）：将视图拖入图纸并布置比例、尺寸、标题栏与图签，便于打印与归档。

- 导出为二维图纸：File → Export → CAD Formats（DWG/DXF）或PDF。导出前检查图层与线型、文字大小。

八、协同工作与工作共享（Worksharing）

- 中央模型（Central Model）与本地副本（Local Copy）：开启工作共享后，生成中央文件，团队成员以本地副本编辑并定期“同步到中央”（Synchronize with Central）。

- 工作集（Worksets）：将模型按楼层或专业分割为工作集，便于权限管理与冲突降低。

- 复制/复制监控（Copy/Monitor）：多专业之间复制建筑/结构模型元素，并监控变更。

- 冲突检查与BIM协同工具：通过Navisworks或BIM 360/Autodesk Construction Cloud进行碰撞检测与施工协同。

九、常见问题与解决办法

- 模型打开慢：检查族过多或参数过多，使用清理工具（Purge Unused），分解大型模型为链接模型（Link Revit）。

- 尺寸显示异常：确认视图比例、注释比例（Annotation Scale）与尺寸样式一致。

- 明细表数据不准确：检查元素参数是否填充（Type vs Instance parameters）及筛选条件。

- 导出DWG图层混乱：在导出设置中映射Revit类别到CAD图层，或使用导出样式表（.xml）。

十、提高效率的小技巧与快捷键

- 常用快捷键（可自定义）：WA（Wall）、DR（Door）、WN（Window）、AL（Align，快捷键按个人习惯设置）、DI（Dimension）。

- 复制监控：Copy/Monitor用于多专业联合项目，避免重建重复构件。

- 使用族参数：把可变尺寸设置为族参数，节省重复建模时间。

- 视图模板（View Templates）：统一视图显示风格与图形替代，便于标准化出图。

- 使用链接模型（Link Revit）：将大型项目按专业拆分为链接模型，提高性能并便于分工。

十一、练习项目（入门练习）

建议新手通过一个小型住宅或办公楼练习完整流程：

1. 新建项目并设置单位、楼层与网格。

2. 绘制外墙与内墙，布置门窗。

3. 制作楼板、屋面与楼梯。

4. 添加简易结构柱与梁，生成明细表（门窗表、面积统计）。

5. 创建剖面、立面与三维视图，并布置到图纸输出PDF。

6. 将部分视图导出为DWG，与其他软件共享。

十二、学习资源与建议

- 官方文档与视频教程：Revit内置帮助与Autodesk University视频课程。

- 社区与论坛：国内外Revit用户社区、BIM交流群获取实操经验。

- 参考书籍：进阶可以学习族创建、参数化设计与API开发（如Dynamo脚本）。

- 项目实战：最有效的学习方法是参与真实项目并在实践中解决问题。

十三、结语

Revit 2025不仅是一款建模软件，更是支持多学科协同、贯穿设计至施工与运营的BIM平台。对于零基础学习者，关键在于循序渐进：先掌握界面与常用工具，再练习完整的建模与出图流程，最后深入族创建、协同与自动化（Dynamo）。本文提供了从入门到产出施工图的系统流程与实操建议，希望能帮助你在短时间内建立Revit使用框架，并能够在实际项目中高效应用。祝你学习顺利，早日成为BIM建模与出图的能手！
