随着建筑信息模型（BIM）在设计、施工与运维阶段的广泛应用，Autodesk Revit 作为最主流的BIM建模软件之一，已经成为建筑、结构与机电专业人员必备的工具。从零基础入门到精通，掌握Revit不仅需要熟悉软件界面和基本命令，更要理解BIM工作流、协同机制和在真实项目中的应用。本篇文章以“Revit入门到精通：零基础BIM建模 真实项目案例”为纲，系统讲解学习路径、核心技能、典型项目实操步骤、常见问题与进阶技巧，帮助读者建立从理论到实战的完整能力体系。

一、学习路径与阶段目标

- 入门阶段（界面与基本建模）

- 熟悉Revit界面、视图、族库、项目模板和基本导航（平面、立面、剖面、三维）。

- 掌握基本建模工具：墙、门、窗、楼板、屋顶、柱、梁等。

- 理解项目浏览器、属性面板、族实例与族类型的区别。

- 提升阶段（协同与深化建模）

- 学会创建和管理族（族类别、尺寸参数、材料参数、可变几何体）。

- 掌握工作集（Worksets）、链接模型（Link Revit）、坐标与定位、共享坐标体系。

- 能够生成基本图纸：平面图、剖面、详图和图框、图纸排版。

- 精通阶段（生产力与项目管理）

- 熟悉参数化族设计、高级族公式、嵌套族与可选构件。

- 掌握数量统计、材料清单（Schedules）、分阶段（Phasing）、设计选择（Design Options）。

- 熟练使用Navisworks或Revit自带工具进行碰撞检测、施工模拟；掌握BIM协同平台（BIM 360 / Autodesk Construction Cloud）与CDE（公共数据环境）工作流。

二、核心概念详解

- 族（Family）与参数（Parameters）

- 族分为系统族、载入族、注释族。系统族如墙、楼板内置于项目，载入族通常从外部加载（门窗、设备）。

- 参数分为类型参数（Type）与实例参数（Instance），还有项目参数（Project）与共享参数（Shared）。共享参数用于跨族和外部软件的一致性导出（如BOM、成本计算）。

- 坐标与链接模型

- 多专业协同时，采用共享坐标和相对位置定位，保证结构、建筑、机电模型位置一致。了解“发布/采集坐标（Publish/Acquire Coordinates）”、“本地坐标系（Survey Point/Project Base Point）”。

- 工作集与权限管理

- 大型项目通过工作集分割模型区域或专业，使多人并行工作，减少冲突。与云协作结合使用能实现更细化权限控制与版本管理。

三、真实项目案例实战（以一座六层公共建筑为例）

本案例覆盖从方案建模到施工图与数量统计的完整流程，适合练习全专业BIM建模能力。

项目概况：

- 建筑物：6层，框架+剪力墙结构，功能包含办公、会议和公共活动空间。

- 目标：建立建筑模型，完成结构与机电接口，输出施工图、材料统计与碰撞报告。

实操步骤：

1. 项目准备

- 创建项目模板：设置项目单位（米/毫米）、图纸框、图层样式、视图样板（View Templates）、常用标注样式。

- 导入场地与地形：使用Topo Surface或导入点云/测量数据，设置基准高程（Level）和网格（Grid）。

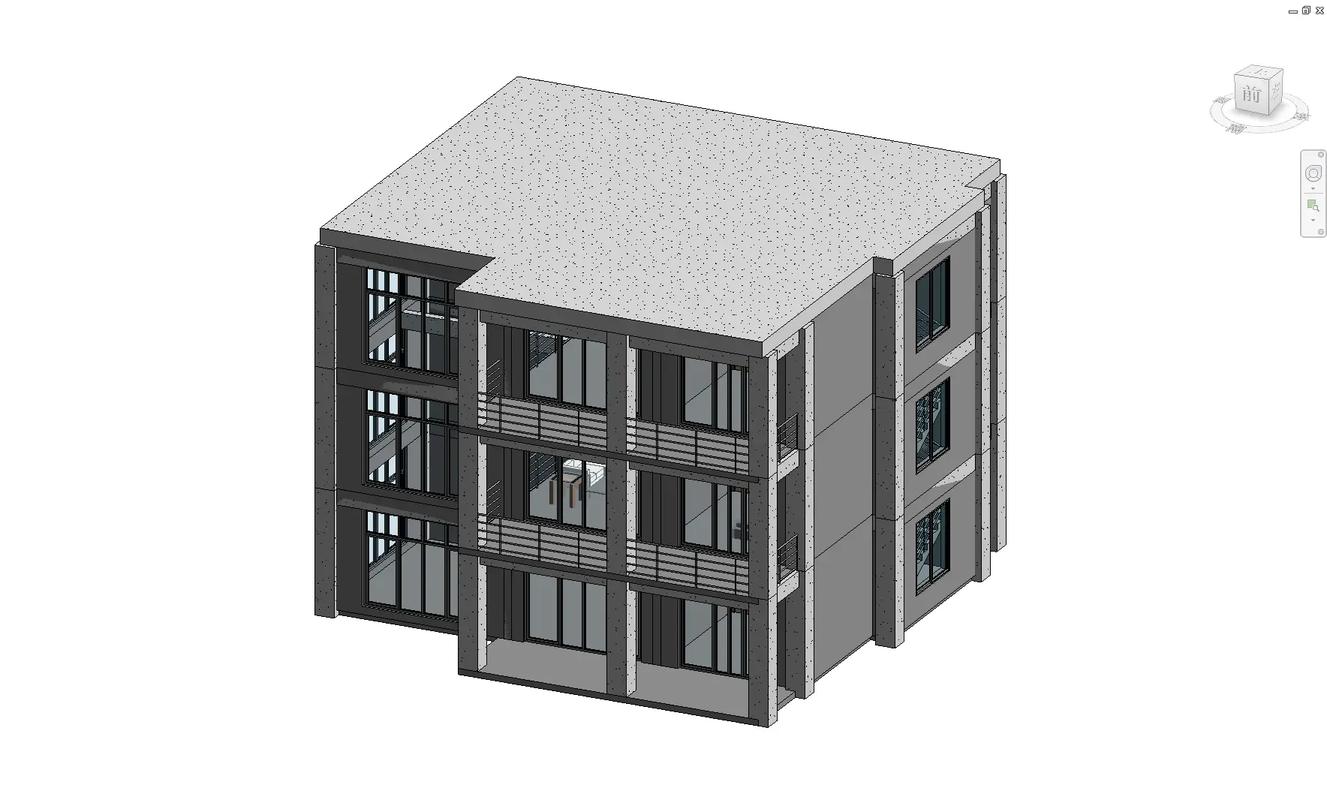

2. 建筑主体建模

- 建立楼层标高（Level）并设置剖面线位置，创建轴网（Grid）。

- 使用墙工具绘制外墙、内隔墙（确定墙类型：复合墙、多叶墙）；使用门窗工具布置洞口，调整嵌入深度与门窗族参数。

- 建筑楼板与屋顶建模：使用楼板放样、屋顶按轮廓生成或坡屋顶工具。

- 楼梯与扶手：采用楼梯生成器或自定义族，注意节点与结构开洞协调。

3. 结构协调

- 导入/链接结构模型（Link Revit），设置共享坐标，开启工作集管理。

- 使用结构族（柱、梁、基础）并标注荷载控制点，预留洞口与穿墙套筒位置，与建筑端口对齐。

4. 机电模型（MEP）

- 管道与风管走向规划：优先建立主要竖井（shaft）与设备间位置，布置主干布线。

- 设备与末端设备（空调机组、泵、风口）用载入族放置，连接管道与风管，设置系统类型（HVAC、给排水、消防、电气）。

- 机电与建筑、结构的碰撞检查：使用Revit内置协调检查或导出到Navisworks进行冲突检测。

5. 施工图与图纸集成

- 设置视图样版（View Templates）以保证图纸统一风格，生成剖面、详图与节点大样。

- 创建图纸（Sheet），拖入视图并标注，添加项目说明、门窗表、材料表。

- 导出DWG/IFC用于施工单位或其他协作方。

6. 数量统计与成本输出

- 创建Schedules（门窗表、墙体材料表、楼板清单等），运用共享参数增加成本与供应商字段。

- 导出CSV或与BIM 5D成本软件集成，实现预算与进度联动。

四、常见问题与解决方案

- 模型变得臃肿、运行缓慢

- 清理未使用的族与视图，使用“Purge Unused”，合理分割工作集，采用链接模型替代大量载入实体模型。

- 多专业坐标混乱

- 确保项目一开始统一坐标策略，明确Survey Point与Project Base Point的用途，使用“发布/采集坐标”流程。

- 碰撞检测结果过多

- 先分系统筛选关键碰撞（结构与关键管道、电气竖井），设置容差，递进式解决；记录每次碰撞解决历史以便追溯。

五、进阶技巧与工具

- Dynamo自动化

- 使用Dynamo批量创建族实例、参数映射、视图管理与导出，提升重复任务效率。建议掌握基本节点、循环、条件判断与自定义Python节点。

- 参数化族设计技巧

- 合理划分类型参数与实例参数，使用公式控制尺寸关系，避开过度嵌套导致性能下降。对外部链接使用基准线（Reference Planes）和参照约束（Reference Lines/Planes）提高稳定性。

- BIM协同与数据交付

- 采用统一的命名规范、图纸标准、LOD（模型精细度）及交付清单。掌握IFC导出设置以保证跨平台数据互操作性。

六、学习与练习建议

- 项目驱动学习：选择完整的真实项目从方案到施工图反复练习，优先完成建筑一个典型层并复制到各层进行修改。

- 小步迭代：每天设定小目标（建一类族、完成一张剖面图），避免同时处理太多复杂任务。

- 多学科协作模拟：与结构、MEP同学共同进行模型链接与碰撞管理，体验真实协同流程。

- 关注标准与规范：熟悉本地图纸规范、BIM实施标准（如ISO 19650），确保交付合规。

七、结语

从零基础到精通Revit，需要的是系统化的学习路径与大量实践。掌握基础建模、族与参数、协同与碰撞管理、施工图出图与数量统计，是成为一名合格的BIM建模工程师的必经之路。通过真实项目案例的反复演练，理解BIM在整个项目生命周期中的价值与角色，才能把Revit作为提高生产力、降低风险和提升项目品质的强有力工具。希望本文能为你的Revit学习与项目实操提供清晰的路线与实用的方法，祝你在BIM之路上不断进阶、成就专业能力。

推荐资源（可选）：

- 官方帮助文档与学习中心（Autodesk Knowledge Network）

- 开源族库（如BIMobject、国家/地方标准族库）

- Dynamo 入门教程与示例仓库

- Navisworks 碰撞检测与施工模拟教程
