随着建筑信息模型（BIM）在工程设计、施工和运维领域的广泛应用，Autodesk Revit 已成为建筑师、结构工程师、机电工程师和施工单位必备的软件工具。本文以“Revit零基础入门教程：快速掌握BIM建模与图纸出图（推荐）”为出发点，系统讲解从安装、界面认知、BIM建模要点到图纸出图与协同工作的完整流程，帮助零基础读者在短时间内建立完整的学习路径与实践方法。

二、Revit与BIM基础概念

- BIM（Building Information Modeling）：不仅是三维建模，更是包含信息属性的数据库，模型中的每个构件都携带参数，可用于计算、统计、碰撞检查与运维管理。

- Revit的特点：基于参数化建模、视图驱动（多视图同步更新）、族（Family）与工作集（Worksharing）支持协同、丰富的图纸出图与统计报表功能。

三、安装与环境准备

- 系统要求：检查Windows版本、内存（16GB起步推荐）、显卡（支持OpenGL/DirectX）、SSD可大幅提升打开大模型速度。

- 许可方式：学生版、商业版（订阅）或试用版。企业常用网络许可或Autodesk账户登录。

- 模板与插件：安装后建议先配置企业模板（.rte）、加载常用插件（BIM 360、Navisworks导出、Dynamo等）。

四、界面与基本操作

- 主界面结构：功能区（Ribbon）、属性面板（Properties）、项目浏览器（Project Browser）、绘图区与状态栏。

- 常用视图：平面图（Floor Plan）、立面（Elevation）、剖面（Section）、三维（3D View）。

- 基本操作：模型元素的选择、移动、复制、对齐、偏移、镜像。快捷键建议掌握：ZH（三维）、WA（墙）、DR（门）、WN（窗），以及常用的Ctrl+C/V、Esc取消选择、Tab切换选择等（注：快捷键可自定义）。

五、项目建模基础流程（以一栋小型办公楼为例）

1. 新建项目，选择合适模板（建筑/结构）。

2. 设置项目信息（项目地址、坐标系、单位）。

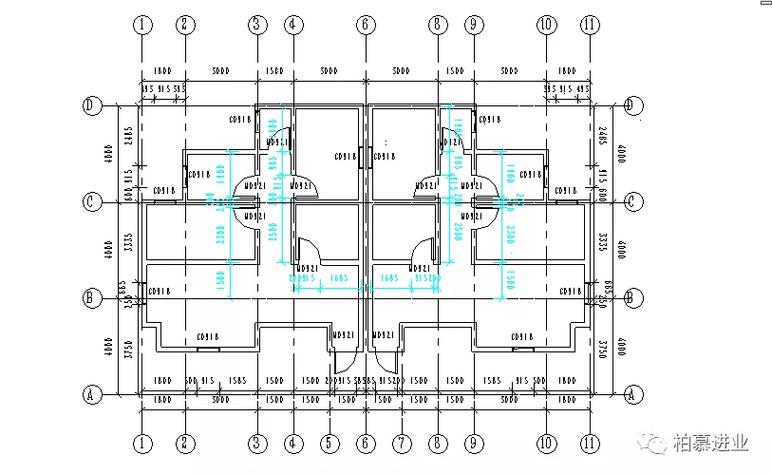

3. 定义轴线与标高（Levels）：标高决定楼层高度，轴线用于定位构件。

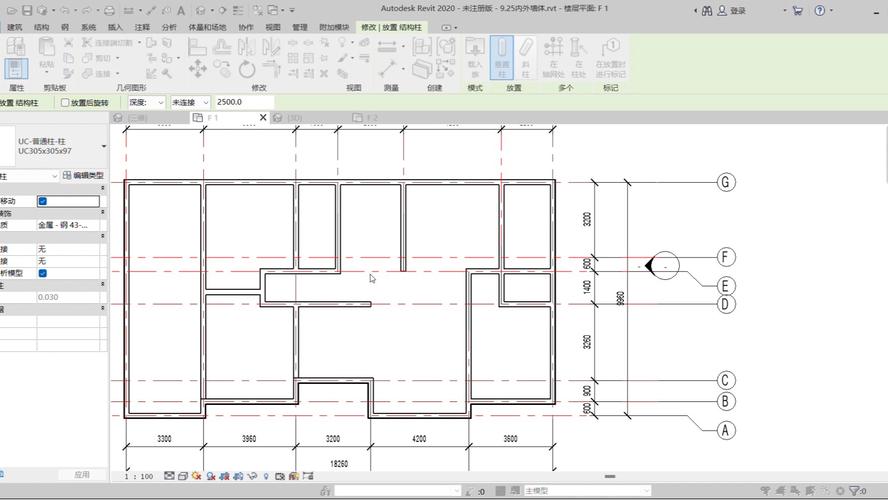

4. 建立楼层平面：放置外墙（Wall），注意墙的类型（结构/非结构、复合层厚度）、基点与附着层。

5. 添加门窗：使用族（Family）库中的标准族或自定义族，注意插入后检查族参数（宽度、高度、材料）。

6. 楼板与屋面：使用Floor与Roof工具，选择合适的结构层次，注意开洞（Opening）与坡度控制。

7. 楼梯与栏杆：可用自动楼梯生成器或逐步绘制，注意步距与踏步高度。

8. 结构与机电（基础）：结构构件（柱、梁、板）与机电走向可在本模型或链接模型中完成。

9. 三维检查：经常切换三维视图，使用剖切平面（Section Box）检查构件交接。

六、族（Family）与参数管理

- 族类型：系统族（墙、地板等，不能编辑族文件）与可加载族（.rfa，可自定义）。

- 参数分类：类型参数（Type）改变所有同类构件，实例参数（Instance）只影响选中构件。项目参数与共享参数用于跨专业信息交换与统计。

- 自建族流程：新建族模板 → 草绘参考平面与参数 → 建模与约束 → 添加共享参数 → 保存并加载到项目中。

- 建议：初学者优先使用已有族库，关键构件（门窗特殊样式、标识物）再自建。

七、视图与图纸管理

- 视图设置：调整可见性/图形替换（VV/ VG）、图例（Legend）、细部视图（Callout）、剖面深度与显示样式（线框/隐藏线/真实）。

- 视图模板（View Template）：统一同类视图的显示风格与注释标准。

- 图纸（Sheet）制作：在图纸上拖放视图（Views on Sheet），设置视口比例与裁剪范围，保证图纸规整。

- 标注与注释：尺寸（Aligned, Linear等）、文本、标高符号、图例、明细表（Schedules）与表格。

- 明细表：可生成材料统计、门窗表、房间面积统计等；建议使用共享参数以便多表汇总。

八、图纸出图与打印设置

- 打印前检查：视图比例一致性、线宽/线型（Line Weights）、文字与标注清晰、图框与图签信息完整。

- 打印机/输出：支持PDF、DWF、DWG导出。导出DWG时注意层次映射（Layer Mapping）。

- 标注规范：制定企业标准的文字高度、尺寸样式、图例布局，保存为模板以便复用。

- 批量出图：可以使用Revit自带的Batch Print或第三方插件导出整套图纸为PDF。

九、协同与工作流

- 工作共享（Worksharing）：通过Central文件与本地副本（Local）实现多人协作。注意定期同步（Save to Central）、保留/释放元素（Borrowing）策略。

- 链接模型（Link Revit/CAD）：结构、机电专业通常以Link方式导入，便于协调与碰撞检测。

- 碰撞检查：导出到Navisworks进行碰撞检测（Clash Detection），或使用Revit的协调检查工具。

- 版本管理与备份：采用严格的命名规则、版本号与时间戳，定期备份Central文件。

十、常见问题与解决方法

- 模型变慢：分离视图、减少可见细节、使用工作集隐藏不必要专业、升级硬件（SSD、显卡）。

- 族尺寸错位：检查参考平面与约束是否完全约束，避免过多未锁定约束。

- 打印线宽不正确：检查图纸视图的“线宽/线型”设置与打印机驱动的参数。

- 工作共享冲突：避免长期离线工作，频繁同步避免大量冲突堆积。

十一、进阶功能与优化技巧

- Dynamo脚本：用于批量修改参数、自动布置构件、导入/导出数据，提升效率。

- Revit与Excel互通：通过IFC、导出明细表到CSV，或使用插件（如pyRevit、BIMLink）进行双向数据传输。

- 家族参数化：构建复杂族时使用公式、布尔运算与嵌套族提高复用率。

- 视图性能优化：使用Detail Level（细节等级）、隐藏不需要的元素、关闭阴影与光照。

十二、学习路径与资源推荐

- 学习路径：基础操作 → 项目实操（单体小项目）→ 族制作 → 协同项目 → Dynamo与二次开发。

- 推荐资源：Autodesk官方教程与帮助文档、BIM论坛（如RevitCity、国内BIM技术交流平台）、YouTube与B站的实操视频课程、书籍教程（按版本选择）。

- 实战建议：找一个小型项目完整做一遍（如三层住宅或小型办公楼），从建模到出图、出表，再做一次多专业协同。

十三、案例演练（简要步骤）

以三层小型办公楼为例，建议按照以下步骤练习：

1. 建立项目模板与图纸目录。

2. 定义标高、轴线与网格。

3. 建立外墙、楼板、屋面，插入门窗。

4. 布置结构柱、梁，做基础楼梯与电梯井。

5. 链接机电模型，做穿墙孔、走道预留。

6. 生成房间、面积统计与门窗表，调整族参数。

7. 制作剖面、详图并放到图纸上，设置图签与图框。

8. 导出PDF与DWG，检查打印样式。

十四、总结与学习建议

学习Revit不是一蹴而就的事，但掌握方法论比死记软件功能更重要：理解BIM的“信息”属性、建立良好的项目模板与族库、注重协同流程与文件管理。建议每天安排固定练习时间，结合真实项目需求逐步深化，遇到问题先查官方文档与社区，再考虑插件或脚本来扩展功能。

附：常用快捷键（建议自定义并记忆）

- ZH（默认三维视图快捷键）或F3、VG（显隐设置）、VV（可见性/图形替换）、WA（墙）、DR（门）、WN（窗）、SL（剖面）等。

希望本文能作为零基础学习Revit与BIM建模、图纸出图的系统指南。若你希望我针对某一章节（如族制作、工作共享或Dynamo脚本）展开更详细的步骤与示例，我可以继续为你编写分章节教程或提供实操视频与练习题。
