前言

Revit是Autodesk出品的一款面向建筑信息模型（BIM）的专业软件，广泛用于建筑、结构、机电等专业的建模、协同和出图。对于零基础的学习者，本教程以“快速上手、系统掌握”为目标，覆盖Revit的基本概念、界面、建模流程、出图与出表、常用技巧与注意事项，帮助你在短时间内完成一个简单项目的建模与出图任务。

一、先理解几个核心概念

- BIM（建筑信息模型）：不仅仅是三维建模，它把建筑构件与属性、参数、数量信息和协同工作流程结合起来。

- 元素（Elements）：Revit中的墙、门、窗、族（Family）等都是元素，具有可读写的参数。

- 族（Family）：构件的模板或类型，分为系统族（墙、楼板、屋顶等）、载入族（窗、家具等）和注释族（标注、标题栏等）。

- 类型参数 vs 实例参数：类型参数影响同一类型的所有实例，实例参数仅影响单个构件。

- 视图（View）与图纸（Sheet）：模型在不同视图中展示，图纸用于最终出图布局。

- 工作集与协作：多人协同时使用Worksharing（协同）与云端/服务器共享模型。

二、准备工作与界面认识

1. 安装与资源

- 安装Revit（建议使用官方最新版或学校/公司指定版本）。如需试用，可在Autodesk官网注册并下载试用版。

- 推荐配置：较强的CPU、多核、16GB以上内存、SSD、独立显卡（4GB以上）。

2. 启动界面与常用面板

- 快速访问工具栏（Quick Access Toolbar）

- 功能区（Ribbon）：按“建筑（Architecture）”“结构（Structure）”“注释（Annotate）”等分组。

- 属性（Properties）面板：显示当前所选对象的参数或当前视图的属性。

- 项目浏览器（Project Browser）：管理视图、族、图纸和表格。

- 视图窗口：主绘图区域。

熟悉“撤销（Ctrl+Z）”“重复（Ctrl+Y）”“保存（Ctrl+S）”“放大（Z+滚轮）”等快捷操作。

三、创建第一个项目（快速工作流程）

下面以一个简单的两层住宅为例，给出从新建项目到生成图纸的步骤。

1. 新建项目

- File -> New -> Project，选择合适的模板（Architectural Template）。

- 首先设置项目单位：Manage -> Project Units（长度、面积、角度等）。

2. 建立轴网与标高

- 在平面视图创建Grid（轴网）：Architecture -> Grid，用于排列墙体与构件。

- 创建标高（Level）：在立面或剖面视图中添加Level，用于确定楼层高度、楼板位置等。通常需要Ground Floor、First Floor、Roof等。

3. 创建墙体

- Architecture -> Wall：选择墙类型（外墙、内墙、承重或非承重）。

- 在平面视图中点击绘制或指定起止点。注意设置墙的高度（由所在Level和偏移控制）。

4. 开门窗

- Architecture -> Door/Window：选择载入族或创建新族，放置到墙上。

- 可以调整门窗的高程、偏移、类型参数等。

5. 楼板、屋顶与楼梯

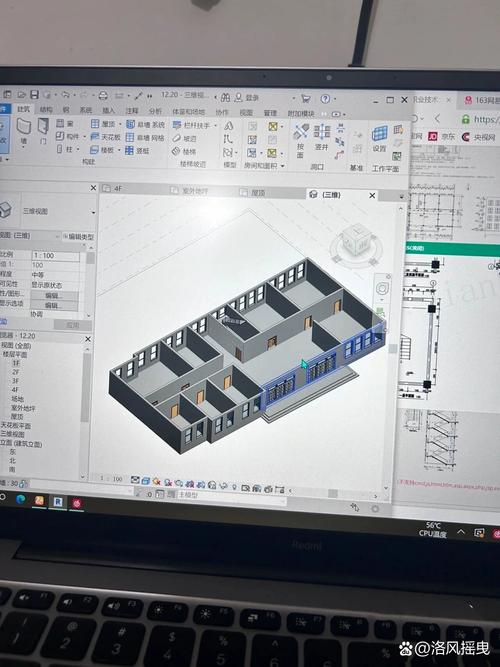

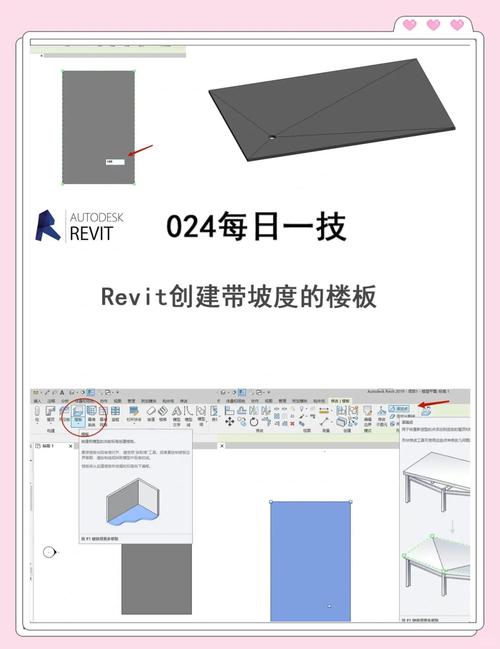

- Floor：绘制边界，设置结构层和材料。

- Roof：可按脚手架绘制（Roof by Footprint）或按屋顶面建模（Roof by Extrusion）。

- Stairs：使用Revit的楼梯工具自动生成或通过构件绘制。

6. 内部构件与家具

- Load Family：载入家具、厨卫、灯具等族。注意使用经过校正的族库，避免重复创建。

- 放置在合适的视图或位置。

7. 开挖、场地与标高

- Site -> Toposurface：创建地形模型。

- 可以进行场地切割或放置道路、坡道等。

四、视图管理与注释

1. 创建剖面与立面

- View -> Section/Elevation：绘制剖面线，生成剖面视图。剖面可进一步调整显示深度与细节级别（Detail Level）。

2. 标注与尺寸

- Annotate -> Dimension：线性标注、直径、角度等。建议把关键尺寸放到平面和剖面上，便于施工。

- Text、Tag：添加文字说明与构件标注（Door Tag、Window Tag等）。

3. 可见性/图形显示（VG）

- View -> Visibility/Graphics（或按VG）：控制族类别、注释、注释深度、细节级别的显示。

- 使用视图模板（View Templates）统一同类型视图的显示规则，提高出图一致性。

五、族（Family）基础

1. 系统族 vs 载入族 vs 注释族

- 系统族：墙、楼板等，不能单独打开编辑（需在项目中编辑类型）。

- 载入族：窗、门、家具等，以.rfa文件存在，可在外部编辑器中打开修改。

- 注释族：标注、符号等。

2. 新建族与参数设定

- File -> New -> Family：选择模板（Door、Window、Furniture等）。

- 使用参考线（Reference Planes）、参照标注（Dimensions）和参数（Family Types）定义族尺寸与可变性。

- 理解参数类型（长度、面积、材质、布尔值）和共享参数（Shared Parameters）以便在项目中调用。

六、出图（生成图纸与表格）

1. 创建图纸（Sheet）

- Right-click Sheets -> New Sheet，选择标题栏（Title Block）。可自定义标题栏族。

- 将视图拖放到图纸上，调整比例与位置。

2. 视图标签与注释

- 在图纸上添加项目名称、图纸号、比例与说明等。

- 使用视图范围（View Range）与细节级别确保平面图显示正确。

3. 创建表格（Schedules）

- View -> Schedules -> Schedule/Quantities：生成门窗表、材料表、房间面积表等。

- 在表格中添加字段（Family and Type Parameters），设置分组、计算字段与排序。

- 导出为Excel或CSV用于工程量统计。

4. 打印与导出

- File -> Print：设置打印机、纸张尺寸、比例。

- 导出为DWG/DXF（File -> Export -> CAD Formats）用于与其他软件交换。

- 导出为IFC（Open -> Export -> IFC）以便BIM协同与投标。

七、协作与模型管理（基础）

- Worksharing：启用协同工作（Collaborate），使用Central Model与Local Model机制，多人可并行工作。

- 链接与链接CAD：Insert -> Link Revit/Link CAD，用于整合结构或机电模型。

- 版本管理与备份：注意定期同步（Sync）和保存本地备份，避免冲突与数据丢失。

八、常用技巧与快捷键

- 常用快捷键：WA（Wall）、DR（Door）、WL（Wall? 在部分配置）、MV（Move）、CO（Copy）、TR（Trim）、AL（Align）、DI（Dimension）。

- 视图开关：VG快速控制显示项。

- 把重复使用的视图保存为视图模板，创建项目模板（.rte）节省重复设置。

- 使用标高与参考平面进行约束，保证族的参数可控且可调。

九、常见问题与解决方法

- 墙体不相交：检查墙的基线、约束与连接方式，使用Edit Profile或Join Geometry修正。

- 门窗不在墙上：确认墙为实心（厚度允许），以及门窗族的插入高度与插入方式正确。

- 打印比例失真：检查视图比例与图纸比例一致，以及注释比例是否设置为“scale with view”。

- 数量统计不准确：检查族参数是否为可计量参数（比如“计入工程量”的布尔或材料字段）。

十、学习路径与资源推荐

- 官方教程与帮助：Autodesk Knowledge Network，Revit Help文档。

- 在线课程：LinkedIn Learning、Udemy、国内的B站与慕课网课程。

- 社区与素材库：RevitCity、Autodesk论坛、BIMobject、各类族库网站。

- 书籍推荐：基础BIM与Revit操作书籍、Revit族制作与实战案例书。

- 实战练习：尽量以真实小项目练习，从建筑平面到立面、剖面与施工图逐步深化。

十一、快速上手示例（30-60分钟实现基本平面图）

1. 打开Revit，新建项目（建筑模板）。

2. 在立面视图创建两层标高（Level 0、Level 1）并设置楼层高度。

3. 在平面视图绘制外墙与内墙。

4. 放置门窗（使用默认族）。

5. 创建楼板、楼梯连接两层。

6. 添加剖面视图，绘制关键剖面并添加尺寸。

7. 创建一个图纸，拖入平面图与剖面图，添加标题栏与文字说明。

通过上述流程，你可以在较短时间内输出一套简单的平面与剖面图。

结语

掌握Revit需要时间与实践，但理解BIM理念、熟悉界面、掌握建模顺序与族的使用，就能快速提升效率。从小项目开始，多看案例、多练习族编辑与视图管理，逐步将Revit融入日常设计流程。遇到问题时多利用官方文档与社区资源，逐步积累模型管理与协作经验。祝你学习顺利，早日用Revit完成从建模到出图的高效工作流！
