前言

随着BIM（建筑信息模型）在设计、施工和运营阶段的全面普及，Revit 已成为建筑、结构和机电工程师、设计师与承包商的核心工具。本篇文章以“Revit入门到精通：2025最新教程 实操案例”为蓝本，系统介绍从基础界面与项目建立到高级族开发、协同工作与自动化脚本的完整流程，并结合三个实操案例，帮助读者快速上手并迈向精通。

一、初识Revit与项目启动

1. 软件准备与版本选择

- 优先选择官方许可与云服务（Autodesk Account、BIM Collaborate/ACC）以便后续协作。

- 新项目前设置单位、尺度、默认材料库和项目模板（.rte）。

2. 项目模板与标准化

- 建立公司模板：包含标准视图模板、图框、图例、注释样式、族库与常用参数（项目参数、共享参数）。

- 规范命名：Levels、Grids、Views、Sheets 使用统一前缀便于筛选与过滤。

3. 基础设置流程（步骤）

- 新建项目 > 指定本体模板 > 建立Levels与Grids > 保存中央模型（Worksharing）> 创建Views与视图模板。

二、界面与常用命令速查

- 常用工具：Wall、Door、Window、Floor、Roof、Ceiling、Stair、Railing、Component（族加载）。

- 视图管理：View Range、Visibility/Graphic Overrides、View Templates、Sections、Callouts。

- 注释与出图：Tags、Dimensions、Keynotes、Schedules、Sheets、Titleblock。

三、建筑建模核心技巧

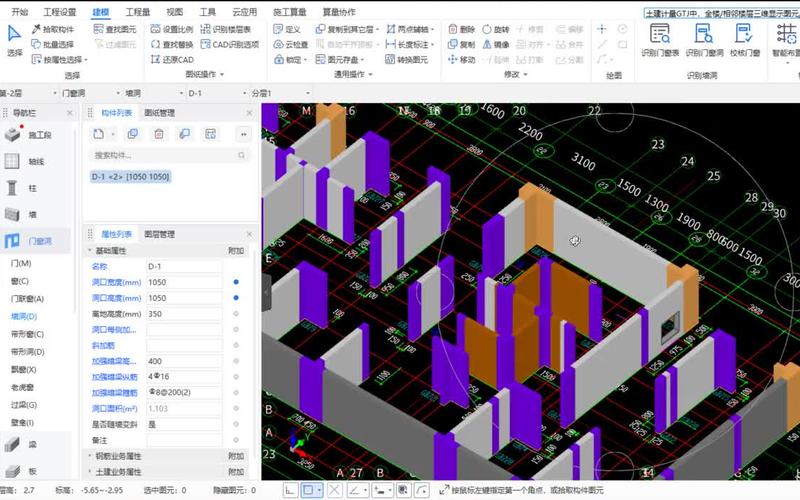

1. 墙体与开洞

- 使用合适的墙类型（复合墙、结构墙）并合理设置耦合关系（不推荐在墙体内放置结构梁）。

- 开洞策略：优先使用Door/Window工具，必要时用Opening或Cut Geometry；注意宿主关系。

2. 楼板与屋面

- 楼板：使用Boundary绘制、定义厚度与构造层，注意结构层与饰面层的先后关系。

- 屋顶：可用Roof by Footprint或Roof by Extrusion，坡度与出檐处理推荐用Soffit/Overhang组件。

3. 楼梯与栏杆

- 楼梯生成器（Stair by Component/By Sketch）能自动计算踏步和扶手，注意规范限制（踏步高度、踏步深度）。

- 栏杆可关联楼梯与楼板边界，使用样式与约束控制构件。

四、族（Family）开发与参数化

1. 家族类型

- 系统族（Walls、Floors等）与可载入族（Doors、Windows、Furniture等）与项目内族（In-place family）。

- 优先使用可载入族便于复用与管理。

2. 参数体系

- 参数划分：Instance vs Type、Shared Parameters（跨项目和Schedules可用）、Project Parameters（只限当前项目）。

- 家族设计流程：建立参考平面与参考线 > 约束尺寸并命名参数 > 设定材料参数与可见性参数 > 测试不同类型。

五、视图、出表与出图流程

- Schedule：房间表、门窗表、材料清单、面层表。注意使用过滤器与分组汇总。

- Sheets与图纸管理：建立图纸索引（Sheet Index），图框参数化，设置图例与详图。

- 注释策略：使用统一Tag与Keynote，Dimension风格保持一致。

六、BIM协作与协调管理

1. 工作共享（Worksharing）

- 中央模型与本地副本（Central/Local），合理划分Workset，定期同步（Synchronize）并写注释。

- 冲突避免：冻结视图、检出元素原则与沟通记录。

2. 协同与碰撞检测

- Link模型（结构、机电、建筑）并使用Navisworks进行碰撞检测，或ACC/BIM Collaborate进行云端碰撞与问题追踪。

- IFC导出：保持参数映射与分类一致，设置适当的导出模板。

七、结构与机电基础工作流

- 结构：建立轴网与层高、布置梁柱、设置荷载与分析模型（Analytical Model）。

- 机电：走线（Duct、Pipe、Cable Tray）、系统划分（HVAC系统、给排水系统）、连接器使用与系统分析。

- 协调策略：尽早设置碰撞预防区并使用动态分配空间（Space/Room）判断设备布置。

八、施工阶段与改造项目（Phasing & Design Options）

- Phasing：定义Existing、Demolish、New Construction三类相位，设置视图过滤器展示不同阶段。

- Design Options用于备选方案管理，注意最终合并（Accept/Discard）。

九、可视化与渲染

- 内置渲染与云渲染（A360），第三方实时渲染插件（Enscape、Twinmotion、Lumion）可实现即时漫游。

- 材料贴图、环境光、太阳方位与相机设置是关键。

十、Dynamo自动化与参数化设计

- Dynamo可实现批量重命名、房间编号、参数同步、族批量修改与几何生成。

- 实例：用Dynamo按楼层自动赋予房间编号并生成门窗开口表格；用Graph处理族批量替换材料。

十一、性能优化与故障排查

- 大型模型分离：使用Link代替大量载入族，按专业分模型（建筑/结构/机电）。

- 视图简化：减少同一视图中的高细节元素，使用View Range与裁剪，关闭不必要的可见性。

- 常见问题：族几何显示异常（检查参考平面约束）、导出IFC属性丢失（检查Shared Parameters）。

十二、实操案例（逐步要点）

案例一：二层住宅从CAD到施工图

- 导入或链接平面CAD作为参照 > 设置Levels与Grids > 绘制外墙、内墙 > 放置门窗族并调整插入点 > 楼梯与屋顶（架构层次）> 创建房间并布置净高 > 生成门窗表与房间表 > 出图（平面、立面、剖面、详图）。

案例二：多层办公楼协同（建筑+结构+机电）

- 初始阶段：统一轴网与标高 > 建立中央模型并分专业Link > 使用Worksets划分专业责任 > 每日同步并在Navisworks进行碰撞检测 > 输出Revit Schedule与施工BOM并生成施工图套。

案例三：旧厂房改造（点云驱动）

- 导入点云（E57/LAZ）并对齐坐标 > 利用点云建模Existing构件（墙、柱、梁）> 设置Phasing（拆除/保留/新增）> 生成竣工模型与维护模型。

十三、学习路径与资源推荐

- 官方教程与帮助文档、Autodesk University视频、Dynamo社区、BIM论坛与国内外实操群组。

- 建议路径：基础操作（1-2周）> 项目实战（1-3个月）> 族开发与自动化（3-6个月）> 协同与项目管理（持续学习）。

结语

从入门到精通，Revit的学习既需要理解软件工具本身，也需要掌握BIM思维与团队协作方法。通过系统的模板化管理、标准化的族与参数体系、以及高效的协同流程，能够显著提升设计与施工效率。结合本文所列的实操案例，建议读者以项目驱动学习、逐步积累族库与模板，最终形成可复用的公司级BIM标准。欢迎将具体项目细节告诉我，我可以根据你的项目提供更细化的操作步骤、族参数建议或Dynamo脚本示例。
