随着建筑信息模型（BIM）在工程设计与施工中的广泛应用，Autodesk Revit 已成为从概念设计到施工图出图的重要工具。“Revit零基础入门教程：BIM建模到施工图（视频 案例）”类课程，通常把Revit的界面操作、BIM建模思想以及最终出具施工图纸的整个流程系统化教学。下面结合该类教程内容，编写一篇面向零基础学员的详细指南，帮助你从安装配置到完整项目出图掌握Revit的核心技能并能在工程中实际应用。

一、学习前的准备：软件、硬件与资料

- 软件版本：建议使用近两年的Revit版本以兼容最新功能（如Revit 2022-2025）。若用于协同可考虑配套BIM 360/Autodesk Construction Cloud。

- 硬件建议：CPU多核、16GB及以上内存（推荐32GB），独立显卡（4GB+），SSD硬盘，以保证模型快速响应与渲染速度。

- 学习资料：官方帮助文档、Revit中文社区、课程配套素材（图纸、族文件）、IFC标准参考、项目案例（小型住宅或教学楼）作为练习对象。

二、Revit核心概念与界面

- 参数化建模：Revit模型由“族（Family）+实例/类型参数”组成，修改参数可驱动模型联动更新。

- 项目（Project）与族（Family）：项目文件用于整体建模；族文件用于创建窗、门、家具、构造节点等可复用组件。

- 视图体系：平面视图、剖面、立面、三维视图、详图视图、明细表（Schedule）和图纸（Sheet）。

- 工作集与协同：Worksharing（工作共享）机制支持多人协作，通过Worksets或BIM云平台管理模型分工。

三、项目初始化与标准设置

1. 新建项目并选择合适的模板（建筑/结构/机电），优先使用公司或工程标准模板。

2. 设置项目单位（建筑/结构单位、精度）与坐标系（共享坐标、项目基点）。

3. 建立楼层标高（Levels）与轴线（Grids），这些是整个建筑空间的基准。

4. 定义墙体、楼板、楼盖、屋面等构件类型（Type），并创建常用材质与构造层次（Layer）。

四、BIM建模基础流程（以三层小型住宅为例）

1. 轴线与标高：在平面视图中绘制轴线、设置各楼层标高，确保楼层高度与结构一致。

2. 外墙与内隔墙：用Wall工具绘制外墙，选择保温层、结构层、饰面层等构造。用偏移或编辑轮廓处理洞口与外檐。

3. 楼板与楼梯：在各楼层绘制Floor，注意楼板边界连接与开洞处理。用Stair工具生成标准踏步或自定义楼梯，并添加扶手（Railings）。

4. 门窗与洞口：从族库选择门窗，放置于墙上，调整启闭方向与类型参数。必要时用开孔工具修正。

5. 屋面与檐口：Roof by Footprint或Extrusion方式创建屋面，控制坡度、檐口及檩条接口。

6. 结构构件（如果兼顾结构）：布置柱、梁、基础，保证与建筑模型协调。可启用分析模型或导出给结构工程师。

7. 设备与家具：放置家具、卫生洁具等室内设备，便于布置与后期数量统计。

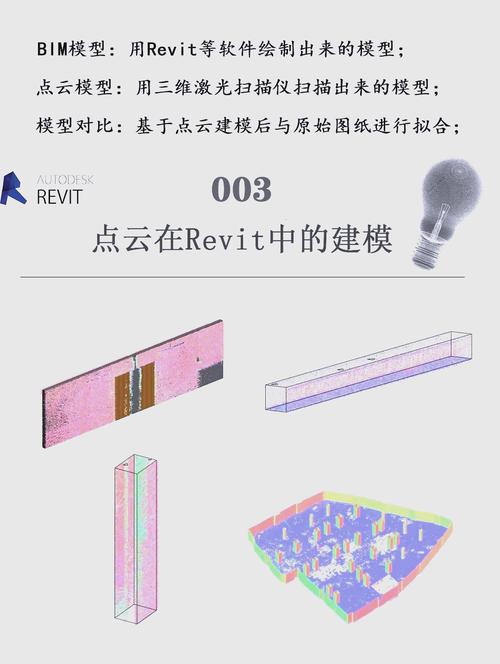

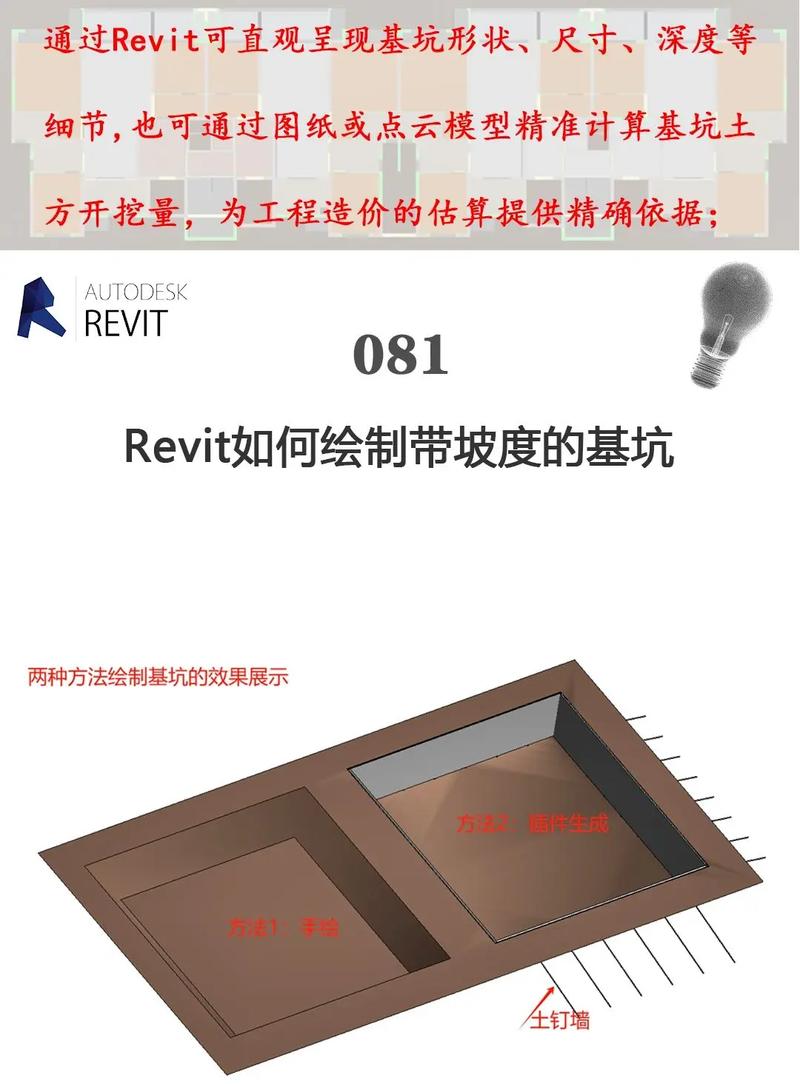

8. 暂存/链接CAD或点云：项目早期可链接二维CAD平面或点云以辅助建模，注意链接的坐标与比例。

五、族（Family）与参数管理

- 族类型：系统族（墙、楼板等无法单独编辑族文件）与可加载族（Loadable Families）及内嵌族（In-Place Family）。

- 参数分类：类型参数（Type）用于同类元素统一控制，实例参数用于单个元素调整。使用共享参数（Shared Parameters）以便在明细表中提取统一字段。

- 族制作建议：从简单族入手（窗、门、卫生器具），注意参考线、参照平面、尺寸约束与材料划分。避免过度复杂的嵌套以提升效率。

六、视图设置与出图准备

1. 视图管理：为平面、立面、剖面创建合适的视图范围（View Range）与剖切高度，使用View Template统一样式。

2. 剖面与轴测图：合理布置剖面线，绘制必要的剖面和局部大样。使用3D视图检查模型完整性。

3. 注释与标注：添加尺寸、标高、房间标识、门窗标签及材料标注。使用Annotation Symbol族标准化符号。

4. 明细表（Schedule）：建立门窗表、材料表、房间面积表、构件数量表，设置筛选与排序规则并导出Excel。

5. 图纸目录与图框：在Sheet中布置视图、图例、标题栏与单位标注，保证图纸的整齐与专业性。

七、施工图细化与大样绘制

- 构造做法：对关键节点（外墙保温、屋面节点、楼板与墙交接）绘制详图，使用Detail Components和Drafting Views补充说明。

- 纲领化图纸：平面、立面、剖面、节点大样、门窗表、材料表、工程说明等齐全，符合施工图审查规范。

- 标注规范：尺寸链、定位轴线、标高、剖切线、图例和材料表齐全，文字与线型按照单位规范设置。

八、协同工作与文件管理

- 工作共享：启用Worksharing，创建Worksets分配专业分工（建筑、结构、设备）。

- 链接模型：使用Link Revit或Link CAD，以共享坐标方式管理各专业模型，避免重复建模。

- 协调与碰撞检测：将模型导入Navisworks或使用Revit内置的协调检查功能进行碰撞检测并整理问题清单。

- 版本控制：定期保存、备份，使用云平台管理版本并记录修改日志。

九、输出、导出与工程交付

- 导出图纸：将Sheet导出为PDF、DWG（诉求图纸兼容性）或DWF，注意线宽、图层映射与字体嵌入。

- 数据交换：导出IFC（BIM通用格式）、IFC用于协同与造价软件；导出Schedules到Excel用于工程量清单编制。

- 打印设置：设置图框尺寸、比例、打印机与线宽，进行校对打印以确认比例与注释清晰。

十、施工阶段应用与深化

- 施工深化：根据施工单位的需求在Revit中进行深化设计（节点尺寸、碰撞调整、材料标识），并提供施工详图。

- 现场BIM应用：配合现场放线、预制构件下料、进度与成本管理，结合BIM 4D/5D工具提高施工效率。

- 竣工资料：生成竣工模型、竣工图及竣工明细，保存为可交付的BIM模型文件。

十一、常见问题与解决建议

- 模型过大卡顿：使用工作集分割、视图范围裁剪、删除不必要的族或使用Simplify功能简化几何。

- 明细表不一致：检查共享参数与族中的参数映射，统一命名规则并重新生成表格。

- 图纸比例与尺度错误：检查视图的Scale、Crop Region和Annotation Scale是否一致。

- 协同坐标错位：统一使用共享坐标并在链接时使用Acquire/Publish Coordinates流程。

十二、学习路径与练习案例建议

- 学习路径：界面基础→构件建模→族编辑→视图与注释→明细表与出图→协同与深化→施工应用。

- 推荐练习案例：单体住宅（2-3层）、小型办公楼、教学楼或展示中心。每个案例包含从轴线标高建立、主体建模、门窗家具布置、剖面大样、施工图出具与明细表统计等完整流程。

- 视频学习配合实践：跟随教程逐步复刻案例，以课后练习巩固操作技能，并尝试修改参数验证参数化联动效果。

结语

从零基础学会Revit并能出具符合规范的施工图，需要系统学习、反复练习与工程实战应用。通过理解BIM的参数化思想、掌握族的编辑与视图管理、熟练使用明细表和图纸出图流程，你将能够高效完成从建筑模型到施工图的转换。建议结合“视频+案例”类课程反复实践，并在真实项目中逐步深化应用，使BIM真正服务于设计决策、施工协同与工程管理。祝你学习顺利，早日掌握Revit并在工程实践中取得成果。
