如何使用Revit进行建筑设计:全面指南与实用技巧
#### 简介
随着建筑行业的不断发展,建筑信息建模(BIM)技术逐渐成为了现代建筑设计的核心。Revit作为Autodesk公司推出的一款强大的BIM软件,以其出色的建模能力和协同工作功能赢得了全球建筑师、工程师以及相关专业人士的青睐。本文将详细介绍如何有效地使用Revit进行建筑设计,并分享一些实用的技巧,帮助您提升工作效率。
#### 1. 理解Revit的基本概念
在开始使用Revit之前,理解其基本概念是至关重要的。
- **BIM**: 建筑信息建模是一种数字化的建筑设计方法,提供方案规划、设计、施工直至运营维护阶段的支持。
- **参数化设计**: Revit利用参数化组件,允许设计师通过调整参数来改变模型,而无需从零开始重新绘制。
- **多维度协作**: Revit支持多专业协同,包括建筑、结构和机电,这使得各专业团队可以实时同步和校核模型。
#### 2. 熟悉Revit的界面
熟练掌握Revit的用户界面能极大提高您的工作效率。
- **工具栏和面板**: 初始页面的工具栏提供快速访问各种命令和功能,包括文件操作、视图管理、修改工具等。
- **项目浏览器**: 显示当前项目中的所有视图、图纸、家庭、组等元素,便于导航和组织。
- **属性面板**: 用于查看和编辑所选对象的属性信息,使用户可以实时调整模型组件。
#### 3. 创建项目并建立基础
使用Revit创建一个建筑项目从以下几个步骤开始:

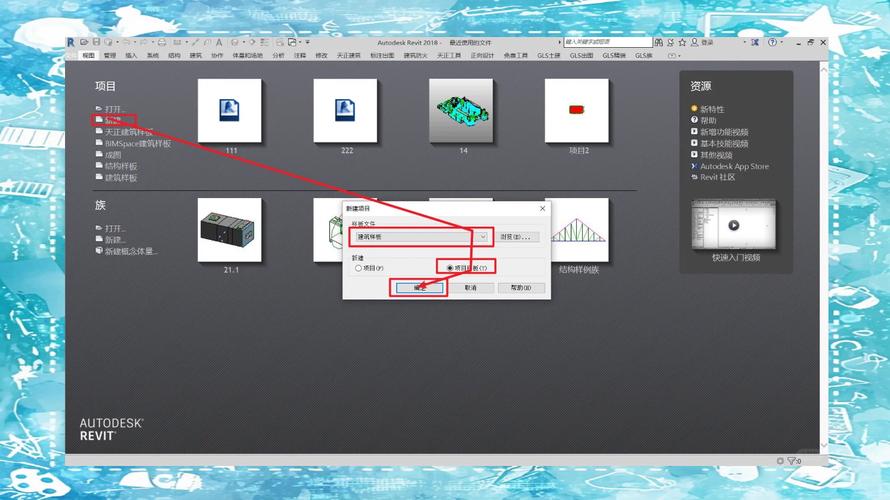

- **新建项目**: 选择合适的项目模板,根据项目类型(如建筑、结构、机电等)进行设置。不同模板预设的工具和视图会有所不同。
- **设置单位和类别**: 在"管理"选项卡中,通过“项目单位”对话框设置所需的测量单位。此外,还需要定义分类标准以便于后续的信息归类和导出。
- **创建基本构件**: 使用墙体、楼板、屋顶等基本构件工具,快速搭建建筑模型的初步框架,并通过参数调整其尺寸和位置。
#### 4. 细节建模与精细化设计
细节的完善是建筑设计的重要环节,它不仅决定了最终的视觉效果,也影响着建造成本和周期。
- **门窗和幕墙系统**: 在模型中添加高级构件如门、窗和幕墙,并通过自定义族库来满足特定设计需求。Revit的族编辑器允许用户创建复杂的几何形状和智能组件。
- **结构和机电集成**: 利用Revit的多专业功能,将结构和机电元素集成到建筑模型中。设置相应的管线、承重墙、梁柱等,并确保各个专业间的冲突检测和协调。
- **材质与渲染**: 为模型应用真实的材质属性,并通过Revit内置的渲染工具或者外部渲染插件生成逼真的效果图,以便于实际展示和决策。
#### 5. 视图与文档输出
一个好的设计不仅包括完美的三维模型,还需清晰、准确的二维图纸和文档。
- **视图管理**: 使用平面图、立面图、剖面图,以及透视图等多种视图类型,全方位展示设计意图。视图样式和模板可帮助快速统一图纸风格。
- **标注和注释**: 在视图中添加尺寸标注、文本说明和附加符号,以提升图纸的可读性和施工指引信息。
- **图纸集输出**: 创建完整的图纸集,设置图纸的标题栏和图例,并根据建筑规范和要求输出PDF、DWG等格式。
#### 6. 协同工作与项目管理
大型项目通常涉及多方团队合作,Revit通过云服务和工作共享功能,极大方便了这种协作方式。
- **工作集管理**: 启用工作集功能允许多个用户同时在同一项目上工作,并通过权限管理限制不同角色的编辑范围。
- **Revit Server和BIM 360**: 利用Revit Server实现局域网内的协作,或者通过BIM 360云平台进行更广泛的项目协作,实时共享更新、版本控制及审阅流程。
- **冲突检测与质量检查**: 借助Navisworks或其他工具,与Revit联动完成更详尽的冲突检测和质量检查,保证项目的顺利实施和落地。
#### 7. 实用技巧与常见问题解决
掌握实用的技巧和解决常见问题的方法能让您的Revit使用体验更加流畅。
- **快捷键自定义**: 设置个性化的快捷键,减少反复鼠标点击操作,提高工作效率。
- **优化性能**: 定期清理未使用的族和视图,简化复杂模型,以加快软件运行速度。
- **错误修复和数据恢复**: 熟知Revit常见错误提示的解决办法,并善于使用备份和历史版本管理功能以防止数据丢失。
#### 结论
Revit作为一款功能强大的建筑设计软件,不仅提供了丰富的建模工具,还为多专业合作提供了高效的解决方案。掌握其操作技巧与设计思维,将显著提高您的设计效率和成果质量。我们期待您能够充分运用Revit的功能,在建筑设计领域创造出更多优秀的作品。
