在CAD中设置视口是一个常见且重要的操作，能够帮助用户更好地组织和展示设计图纸。视口允许您在布局空间中创建一个窗口，通过这个窗口可以查看模型空间中的内容，并按照特定比例显示不同的部分。这篇文章将详细介绍如何在CAD中设置视口以及一些相关的重要步骤与技巧。

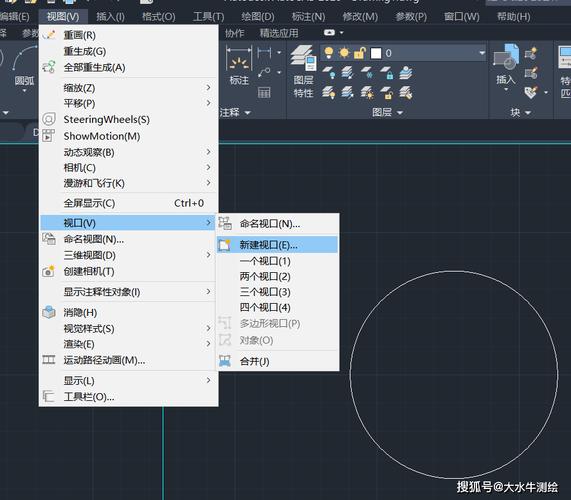

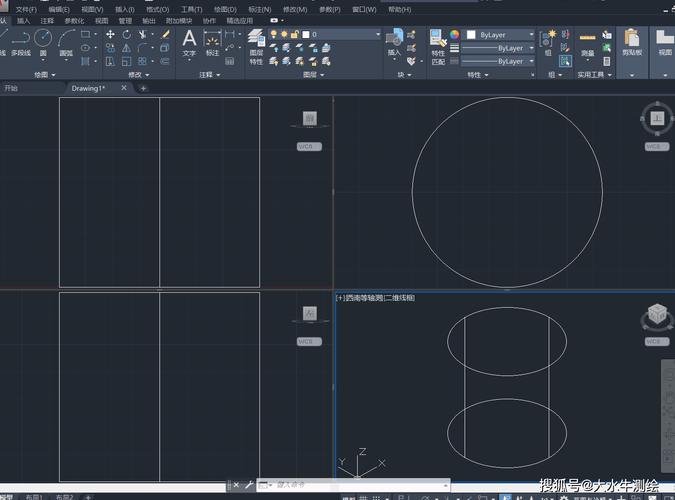

首先，在CAD中设置视口之前，我们需要了解**布局空间**和**模型空间**。布局空间是用于打印和发布的页面，而模型空间是用户进行设计和建模实际工作的地方。在布局空间，可以通过视口来观察和定位我们想要展现的设计部分。接下来，我们需要创建一个视口。视口的创建通常在布局选项卡下进行。打开布局选项卡后，你会看到布局视图，其中可能已经包含了默认视口。如果没有，可以通过以下步骤添加新的视口：1. 在布局选项卡上找到“视口”（Viewport）工具。根据CAD版本不同，这个工具可能会位于菜单或者工具栏中。2. 点击视口工具后，可以选择创建一个矩形或多边形视口。在基本情况下，通常使用矩形视口，因为其操作简单且常用。3. 使用鼠标在布局空间中拖动并定义视口的大小和位置。此步骤关键在于确定你要展示的**图纸区域**。创建完视口之后，需要对视口进行**缩放**和**调整**，以确保正确的比例显示。此时，我们可以进入视口内，双击视口让其处于活动状态，接着使用命令行输入缩放命令，例如“ZOOM SCALE”，设定缩放比例，比如1:100，让整个视口中的内容以该比例显示。除了调整缩放比例，视口还允许用户锁定视图的显示内容。锁定功能非常有用，以防止意外移动或缩放视图造成比例错误。要锁定视口，可以在布局选项卡中选择视口，然后右键选择“锁定视口”选项。此外，CAD提供了一个强大的功能：**可见性控制**。通过图层管理器，可以控制在视口中显示哪些图层内容。这样可以帮助用户更加清晰地传达设计信息。例如，在一个视口中只显示结构图层，而在另一个视口中显示电气图层，这样当打印输出时可以分别展示不同专业的设计。**视口截面**也是一个值得关注的话题。通过设置视口截面，可以为设计提供更多细节。截面视口能够帮助突出某些设计元素，如剖面图等。创建截面视口通常需要利用CAD的剪裁功能，把不必要的部分隐藏或者移除，从而专注于需要呈现的主要设计。在使用CAD设置视口时，了解如何充分利用视口的各种属性和功能是提高工作效率的关键。对于复杂的设计项目，将多个视口结合使用可以极大增强图纸表现力，使得设计信息更容易被传递和理解。总的来说，设置视口不仅仅是一个技术操作，还需要结合设计师的整体规划以及图纸的最终展现效果考虑。灵活运用**CAD工具**及功能，同时结合设计需求，可以最大化利用视口的潜力，达到理想的视觉效果。通过本文对CAD中视口设置的详细解释，希望能帮助到在设计和施工领域工作的人们，提高他们的技能和知识水平，使他们能够更高效地创建优质图纸，为项目成功奠定坚实基础。
