本文将介绍AutoCAD中的一个强大功能——OVERKILL，帮助用户精简重复对象，提高设计效率和质量。通过使用该功能，设计者可以清除图形中的冗余元素，从而使文件更加整洁和易于管理。

在日常的CAD设计工作中，经常会遇到某些**重复对象**，这些对象可能是由于多次修改或复制粘贴操作时不小心产生的。这些冗余对象不但会增加文件的复杂性，还可能导致文件体积膨胀，以及影响显示和打印效果。因此，精简这些重复对象成为提高设计效率的一项重要任务。

OVERKILL命令

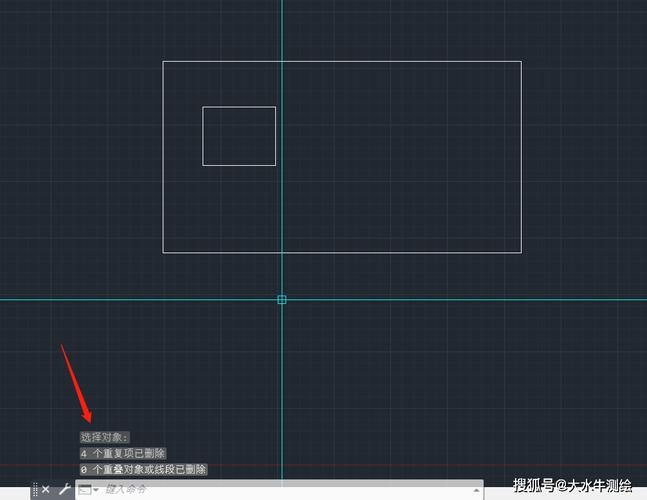

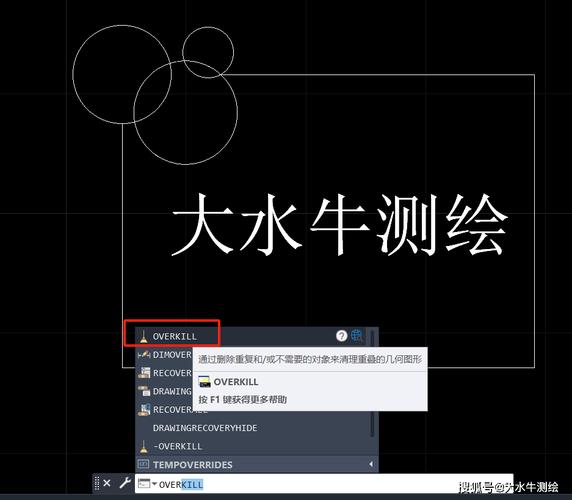

是AutoCAD提供的用于删除重复对象和合并共线的线条的工具。通过这个命令，可以显著简化图形，减少文件大小，并提升软件操作的流畅度。在默认情况下，OVERKILL命令可以处理线条、弧、圆、点等基本图形对象，也能够处理多段线和面域等复杂对象。为了使用OVERKILL命令，用户首先需要在命令行输入“OVERKILL”，然后选择需要优化的对象。该功能支持全选图形，但如果只想清理特定部分，也可以选择局部对象。执行命令后，AutoCAD会弹出一个对话框，允许用户设置具体的**优化选项**。在OVERKILL选项对话框中，有几项参数需要注意。首先是**比较公差**，它决定了系统在判断两个对象是否重复时的灵敏度。用户可以根据设计需要调整此值，如果公差设得太大，可能会误删非重复对象，而设置过小则可能保留实际可删除的冗余对象。其次是**优化类型**，用户可以选择是否仅删除完全重合的对象或包括位置接近但未完全重合的对象。同时，用户还可以选择是否要合并相邻的线段或弧。熟练掌握这些选项可以显著提高命令的有效性和安全性。此外，OVERKILL还有一个非常有用的特性，即其处理结果是可逆的。每次执行命令后，被删除的对象都会被存入撤销队列中。因此，如果用户发现某些对象被错误删除，只需利用撤销功能即可快速恢复。这种可追溯性使得DESIGN过程更加安全和可靠。在实际工程应用中，在某些复杂图纸中，单个工程可能涉及上千甚至上万条线段，通过手动检查来找出并删除重复对象几乎是不可能的任务。然而，借助AUTO OVERKILL命令，用户可以在数秒内完成这一工作，大大减轻了劳动量，同时确保图纸的精确性。虽然OVERKILL功能在简化图纸方面无疑具有极高的实用价值，但其运用也必须谨慎。在使用过程中，最好事先保存备份，特别是在处理较为复杂或精密的工程设计时以防万一。此外，建议在执行命令后仔细检查结果，以确保没有遗漏重要信息。通过合理利用OVERKILL功能，用户不仅能大幅提高工作效率，还能获得更加准确和专业的CAD设计成果。正如任何工具一样，熟练掌握并灵活运用这一功能将使设计者在面临复杂项目时游刃有余，为他们赢得更多的时间专注于创新和创意的其他方面。
