本文概述：在CAD软件中，隐藏尺寸界线是一个重要的操作，可以帮助用户更清晰地查看和编辑图纸。在这篇文章中，我们将详细介绍如何在不同版本的CAD中执行这一操作，并提供相关技巧，以便提升您的设计效率。

在使用CAD软件进行制图时，尺寸标注是一个非常关键的部分。然而，有时候为了更好地展示或打印图纸，您可能需要隐藏某些尺寸的界线。这不仅可以使您的图纸看起来更简洁，还能够帮助您集中注意力于图纸的其他重要细节。下面我们将介绍几种方法来实现这一目的。首先，让我们了解一下什么是

尺寸界线

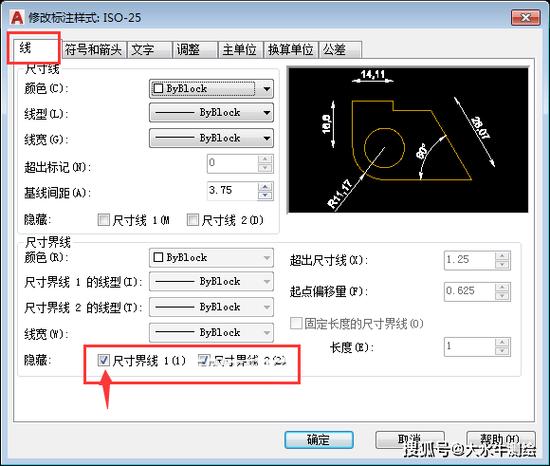

。在CAD中，尺寸界线通常是连接尺寸文字与被测量实体的那条线。通常是通过这些界线来表示尺寸的位置和方向。但是，在有些情况下，这些界线可能会干扰图纸的可读性或视觉效果，因此有必要进行隐藏。在许多CAD软件中，隐藏尺寸界线的选项通常是内置的。例如，在Autodesk的AutoCAD中，用户可以使用“DIMSTYLE”命令来创建或修改尺寸样式。通过调整尺寸样式中的各个参数，您可以选择是否显示或隐藏某些元素，包括尺寸界线。具体步骤如下：1. 输入“DIMSTYLE”命令并按Enter键打开尺寸样式管理器。2. 在弹出的对话框中，选择要修改的尺寸样式，然后点击“修改”按钮。3. 在“修改尺寸样式”界面，找到“线条和箭头”选项卡。4. 您可以在这里设置尺寸界线的可见性，选择隐藏不需要的界线。5. 点击应用并关闭对话框即可完成设置。接下来，针对有些版本或其他CAD软件没有提供直接隐藏尺寸界线功能的情况，我们可以采用一些替代方法来达到目的。比如，你可以选择使用图层控制的方法。通过将尺寸界线单独放置在一个图层上，您可以随意控制这个图层的显示与否，从而实现隐藏维度界线的效果。实现该方法步骤如下：1. 为尺寸界线创建一个新的图层并命名，这样能更方便识别。2. 选择所有需要隐藏的尺寸界线，并将其分配到新创建的图层。3. 隐藏创建的新图层，这样所有包含在其中的尺寸界线也不会显示出来。此外，您还可以考虑使用遮罩技术。这种技术适用于那些无法通过上述方法进行操作的场景。操作的基本思路是用一个遮罩将尺寸界线覆盖掉，以达到视觉上的隐藏效果。具体步骤如下：1. 创建一个矩形或任意形状的遮罩，将其放置于需要隐藏的尺寸界线上方。2. 调整遮罩的颜色为背景色以确保其完全覆盖住底下的界线。3. 可以通过调整遮罩的透明度来微调显示效果。最后，虽然隐藏尺寸界线是一种有效的图纸整理技巧，但我们也要注意在何时使用这种技术。过度隐藏界线可能导致图纸的信息缺失，使得观看者难以理解图纸内容。因此，在使用这些技术时，务必权衡信息的完整性与视觉清晰度之间的关系。综上所述，通过合理运用CAD中内置的尺寸样式管理工具、图层控制以及遮罩技术等手段，您可以有效地隐藏图纸中的尺寸界线。当然，每一种方法都有它的优劣，具体选择哪种方法，应根据实际需求和软件功能进行灵活调整。希望上述技巧能够帮助您进一步优化图纸的细节处理，提高工作效率。
