本文将探讨在CAD软件中遇到的无法将多条线合并成一条多段线的问题，并提供详细解决方案和技巧，以帮助用户实现更高效的工作流程。

在使用CAD进行设计时，常常需要将多条**线**段合并为一条**多段线**，以简化设计并保证图纸的准确性。然而，有时候我们会面临无法顺利完成这项操作的情况。遇到这种问题可能会影响到后续的编辑和分析，因此了解原因并找到解决方法显得尤为**重要**。首先，我们要理解为什么多条线不能直接合并。通常，这与这些线段之间的某些属性不兼容有关。例如，线段的起始点和终止点是否准确对齐、线段之间是否存在间隙、线段的方向是否一致等都可能影响合并结果。此外，某些线段可能具有不同类型或样式（如直线与曲线），这些因素都可能导致合并失败。为了解决这些问题，我们可以采取以下几个步骤：

检查线段的连接情况

确保所有线段首尾相接是合并的前提条件。在CAD中，可以使用"OSNAP"功能来检查线段的端点是否完全重合。如果线段之间有微小的间隙，可以使用捕捉模式移动线段的**端点**使其准确对齐。

统一线段类型

如果图纸中混合了多种线段类型（如直线与样条曲线），尝试在合并之前先转换这些线段成为同一种类型。在CAD中，可以使用“PEDIT”命令选择某些线段，然后通过选项将其转换为**多段线**。

调整线段方向

线段方向不一致也是造成无法**合并**的常见原因。建议使用“REVERSE”命令查看并统一线段方向，使所有线段指向相同的方向后，再尝试合并。

合并线段的方法

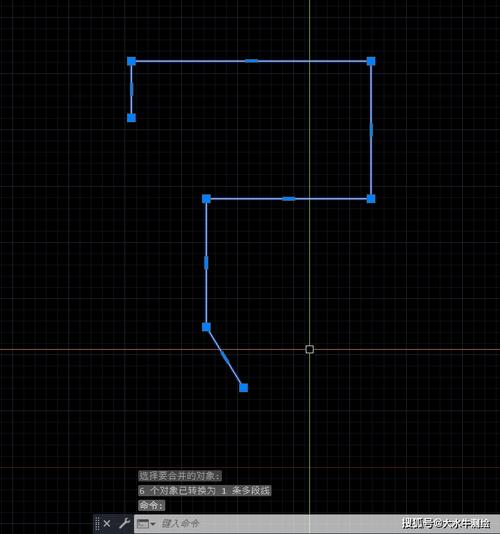

在确认以上条件得到满足后，使用“PEDIT”命令选择其中一条线段，并通过选择“JOIN”选项来合并其他线段。当命令提示输入线段时，依次选择需要合并的线段即可。尽管“PEDIT”命令是整合**多段线**最常用的方法，但在实际操作中，如果面对特殊的曲线或者复杂的图形结构，可能还需要结合其他命令，如“EXPLODE”将图形分解后再重新构建，达到合并目标。

对象监视和验证

为了确保合并后的效果符合预期，在处理完成后，建议再度检查多段线的属性，包括长度、方向等。可以通过测距功能或属性表验证最终生成的多段线是否满足设计要求。在解决**CAD**中的线段合并问题时，耐心和细致是成功的重要法宝。通过严格遵循上述步骤，并不断熟悉命令和工具，你将会发现即使是最复杂的多段线问题也能被有效克服。随着技术的发展，越来越多的CAD软件版本更新引入了智能**工具**，能够自动识别并优化线段之间的连接。如果条件允许，定期升级软件版本也是提高工作效率的一种方式。该问题虽然看似复杂，但只要掌握了正确的方法和技巧，将几何元素合并成理想的多段线还是非常切实可行的。希望以上方法和建议能够帮助您在实际操作中解决**CAD多段线**合并问题，实现更快速、准确的设计目标。
