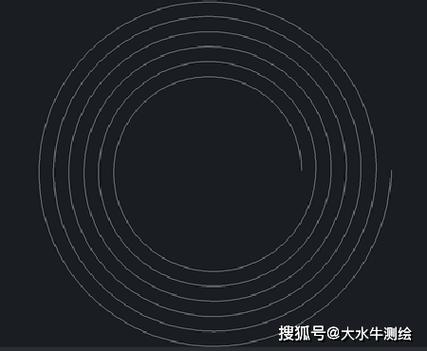

本文概述：在CAD绘图中，绘制螺旋线是一项基本但非常实用的技能。无论是在建筑、机械设计还是其他工程项目中，螺旋线都扮演着不可或缺的角色。本文将介绍几种常见的CAD绘制螺旋线的方法，并帮助读者理解其中的关键技术和步骤。

在CAD软件中，螺旋线可以用于许多领域，例如***建筑设计***中的楼梯扶手，***机械设计***中的弹簧，以及多种其他装饰和实用功能。因此，掌握如何在CAD中有效绘制螺旋线是十分重要的。首先，最简单的方式是使用CAD软件自带的***螺旋命令***。大多数现代CAD软件，如AutoCAD，都提供了直接生成螺旋线的工具。用户只需要在命令行输入“_HELIX”命令，然后指定螺旋线的参数，比如基准直径、顶端直径、高度和圈数等。这种方法的好处在于简便易用，适合快速创建标准化螺旋线。另一种方法是使用***库函数***或插件。在某些高级CAD软件中，可以通过安装第三方插件或调用库函数来创建更为复杂的螺旋线。这些插件通常提供了更多的自定义选项，比如变化趋势、不同截面的形状和尺寸。这种方法特别适合那些需要特定样式或者非标准螺旋线的项目，但同时要求用户具备一定的编程能力和对插件的熟悉程度。对于一些特定需求，例如双螺旋或变截面螺旋，可以通过***草图工具***进行逐点绘制。首先在平面上绘制每一段的截面，然后通过旋转复制命令或者路径约束工具，将这些截面沿着设定好的路径复制并生成三维实体的螺旋线。这种方法虽然繁琐，但能提供最大的灵活性与控制，能够制作出高度定制化的螺旋结构。***参数化建模***也是一个值得考虑的选项。通过参数化技术，用户可以设定螺旋线的各类参数，这样在更改设计时，只需调整参数，而不需重新绘制整个模型。这对于那些需要频繁调整设计的场景尤其有用，非常节省时间和提高效率。此外，对于已经绘制好基础结构的工程图纸，可以借助CAD的***编辑命令***来转换已有线条为螺旋形态。比如，通过拉伸、弯曲和旋转等操作，将一条普通的直线或曲线改变为螺旋形态。这种编辑方法通常用于稍作修改而不是从头开始重新绘制。另一个值得提及的方法是利用数学公式和编程语言生成螺旋线。在这种情况下，可以通过编写脚本或程序来计算螺旋线的每个坐标点，然后导入到CAD中进行连接。对那些擅长编程的用户来说，这种方法无疑是创造性地解决复杂问题的最佳选择。最后，学习掌握怎么在不同版本的CAD软件中找到对应功能的位置，是确保你的工作流程流畅的重要一步。由于不同CAD软件界面和功能的差异，在开始绘制之前，了解软件的最新更新和功能说明将为你节省大量时间。总而言之，CAD绘制螺旋线的方法多种多样，从简单方便的内置命令，到复杂的编程与插件使用，用户可以根据自身需求选择最合适的方法。无论采用哪一种方法，掌握基础概念与技能都是成功实施的关键。希望通过本文的介绍，读者能够对CAD螺旋线绘制有更深入的了解，并能在实际应用中得心应手。
