本文概述：在CAD制图中，设置虚线比例大小是一个重要的步骤，它直接影响到图纸的美观及识读性。本文将详细介绍如何在CAD软件中调整和设置虚线比例大小的方法，以帮助用户更好地掌握这一技巧。

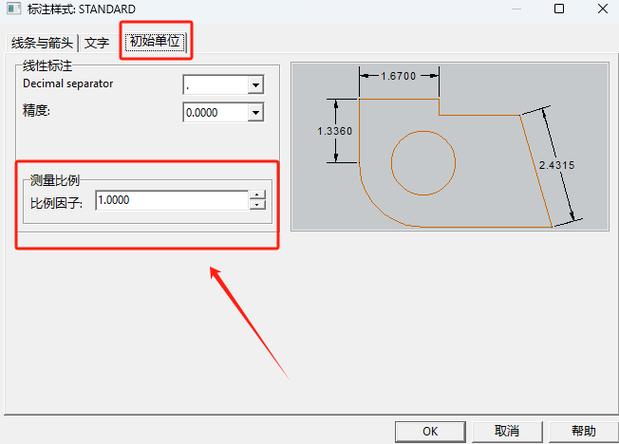

在CAD绘图过程中，**虚线**的使用非常普遍，无论是在建筑设计、机械制图还是其他专业领域中，合理设置虚线比例都是确保设计准确表达的重要环节。CAD提供了灵活的工具来调整虚线比例，以适应不同的绘图要求。首先，了解CAD中虚线的基本概念是十分关键的。在CAD中，线型不仅包含了实线，也包括多种样式的虚线，如短划线、点线、双点划线等。每种虚线都有其特定的用途，因此必须正确设置其**比例大小**，以适合图纸的特定尺度和布局。要设置虚线比例，首先需要打开CAD软件并加载你正在使用的图纸文件。接着，通过命令行输入“**LTSCALE**”来调整全局线型比例。LTSCALE命令改变的是所有线型的显示比例。通常情况下，LTSCALE的默认值是1.0，这个值可以根据图纸的缩放比例进行调整，比如，如果你的图纸缩小了，那么你可能需要将LTSCALE值调高，反之亦然。除了LTSCALE，另一重要命令是“**PSLTSCALE**”。该命令主要用于布局视口中的线型比例控制。当PSLTSCALE设置为1时，布局视口中的虚线比例会自动适应视口的比例，以便于保持视口内外的视觉一致性。而当PSLTSCALE设置为0时，视口中的虚线将按照全局LTSCALE设置显示。在设置虚线比例时，还需要注意另一个重要参数——物体线型比例（PLTSCALE）。这个参数允许你为每个单独的对象设定其独立的线型比例。通过选择具体对象并访问其属性窗口，可以在“线型比例”选项中输入所需的比例数值。这一功能在处理复杂或特定需求的图形时特别有用。值得注意的是，在对虚线比例进行调整时，一定要结合实际输出效果考虑。有时候，在屏幕上看起来好的比例并不一定在打印时也能达到同样的效果。因此，建议在调整完成后，预先进行一次打印预览，确保虚线的长短和密度达到预期。另外，在使用各种线型的时候，有时候可能会遇到线型定义文件缺失或者不匹配的情况。这时候需要使用“**LINETYPE**”管理器来加载或修复线型文件。通过进入线型管理器，你可以查看当前使用的所有线型，并通过加载新的线型定义文件，以增加更多的可用虚线样式。总结来说，合理设置CAD虚线比例对于提升图纸的专业质量是至关重要的。通过掌握LTSCALE、PSLTSCALE以及物体独立线型比例等参数的调整方法，用户可以根据特定项目需求灵活地控制虚线的展示效果。同时要注意观察调整后的实际打印效果，以确保最终输出结果符合设计意图。经过熟练的实践操作，相信每位CAD用户都能轻松掌握虚线比例的设置技巧，为他们的设计作品增色不少。
