在使用CAD软件进行设计时，镜像操作后发现文字翻转是一个常见的问题。这篇文章将详细说明如何通过多种方法解决这一问题，从而保证文字的正确显示和排版。

在使用计算机辅助设计(CAD)软件进行复杂设计项目时，镜像工具是一个必不可少的功能。它允许用户快速复制和反转设计元素，以便创建对称或重复的结构。然而，使用镜像工具时，很容易出现文字翻转的问题，这使得设计看起来不专业，并且可能导致信息传达错误。因此，了解如何解决这一问题对于任何CAD用户来说都是至关重要的。首先，解决这个问题可以通过调整CAD软件中的设置来实现。在大多数现代CAD软件中，有一个选项允许用户控制在镜像操作后是否翻转文字。在AutoCAD中，比如，用户可以通过修改“

Mirrtext

”系统变量来解决此问题。当Mirrtext值设置为0时，镜像后的文字会保持其正常方向，而不是翻转。这个简单的调整能有效地避免由于镜像操作导致的文字翻转问题。如果修改设置不能满足需求，用户还可以采取其他方法。一个常用的方法是直接编辑被镜像的文字对象。在很多情况下，手动调整文本位置和方向可以确保它们以所需方式呈现。在CAD软件中，使用文本编辑工具可以旋转、移动或重新格式化文字，以保证它在镜像后仍然清晰可读。此外，使用

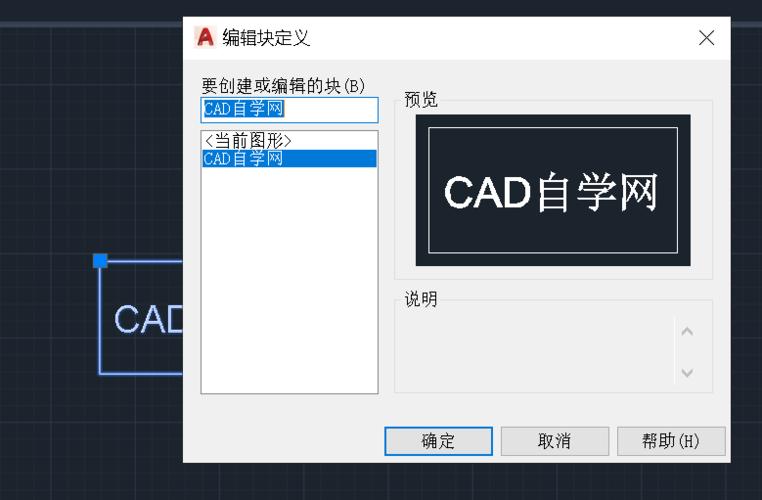

块引用

也是解决文字翻转问题的有效途径之一。在CAD中创建块定义时，可以指定文字的行为，使其不受镜像操作影响。通过这种方式，不仅可以防止文字翻转，还可以简化图纸的管理和修改过程。如果设计中包含大量相同的文本元素，使用块引用可以显著提高工作效率。另一种先进的方法是使用

动态块

。动态块是AutoCAD中特殊类型的块，它们允许用户在图纸中预设一些动态属性。例如，可以设置一个动态属性，使块内的文字根据镜像操作自动调整方向。这样，即使进行复杂的镜像操作，文字也会自动适应，从而减少人工干预的需求。学习如何使用以上技术是提升CAD设计技能的重要部分。虽然面对镜像文字翻转问题可能看似复杂，但只要掌握这些技巧，用户就能够更加自如地进行项目设计，而不会受到阻碍。此外，这些方法不仅适用于文字元素，还能应用于其他需要保持特定方向的设计元素，进一步拓展设计可能性。在实践中，不同方法的选择取决于具体设计要求和个人偏好。在有些项目中，简单的设置调整可能足以解决镜像文字问题，而在另一些项目中，使用块引用或动态块可能更为合适。因此，熟悉不同解决方案并根据实际情况进行调整，是成为优秀CAD设计师的关键。总之，通过合理使用CAD软件提供的各种工具和技巧，用户可以有效解决镜像操作后文字翻转的问题。无论是通过系统设置、“

Mirrtext

”变量调整、块引用还是动态块，这些方法都提供了可靠的解决方案。在设计过程中，不断学习和应用这些技巧，不仅能提高设计质量，还能节约时间和资源。这是任何寻求更高效设计流程的CAD用户的必修课。
