本文概述：使用CAD软件来将图像与图形对齐并进行缩放是工程设计和建筑制图过程中常见的操作，通过精确的对齐和合理的缩放，设计师能够更好地实现项目从概念到实施的转化，并确保最终输出的准确性和有效性。

在现代工程设计中，

计算机辅助设计(CAD)

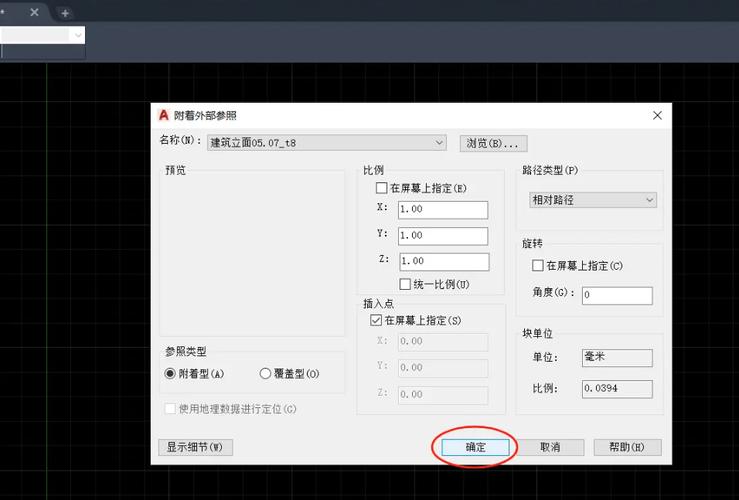

已成为不可或缺的工具。在建筑、机械以及其他多个领域中，设计师通过CAD软件可以轻松地创建复杂的二维或三维图形。然而，在实际应用中，设计师经常需要将一些预先存在的图像，比如草图或示例图，与图形一同进行处理。这不仅要求图像与图形互相对齐，而且需进行适当的缩放以保证两者的比例一致。在开始进行对齐和缩放操作之前，首先需要将目标图像导入CAD环境中。这一步通常包括选择合适的文件格式、解析图像属性，以及定义所需的坐标系。在大多数CAD软件中，图像导入选项通常位于“插入”菜单下，可以选择不同的格式如JPEG、PNG或TIFF等。对图像进行预处理，以保证其具备清晰度和可操作性，有助于后续的对齐和缩放工作。接下来，我们进入对齐步骤。所谓图像与图形的对齐，是指将图像中的特定点与图形中的对应位置精准匹配。这一步通常依赖于CAD软件中的基准命令或对象捕捉功能。通过这些工具，设计师可以选择图像上的某个参考点，比如一个明显的角落或中心点，然后在图形中设置匹配的对齐点。例如，通过使用对象捕捉功能，可以帮助识别图形中的几何点，从而与图像进行准确的定位匹配。在完成对齐之后，便进入

缩放

的阶段。为了使图像与图形的尺寸比例一致，设计师需要确定一个缩放因子。这个因子的计算通常基于图像与图形间某些已知的长度或者面积的差异。CAD软件中的缩放命令允许用户根据具体需求调整图像大小。在执行这一步时，最好选取图像中显著的水平或垂直线段进行测量，然后与图形中的对应部分进行比较。通过输入适当的比例因子，CAD软件将自动调整图像的整体大小，使之与图形的规模达到一致。值得注意的是，在整个过程中，关注细节至关重要。设计师应检查图像边界与图形轮廓之间的重合程度，以及缩放后的图像是否出现失真或不清晰的现象。在某些情况下，可能需要对图像进行多次调整，以确保最终结果符合设计要求。此外，通过视图工具对处理后的图像进行旋转、镜像等变换，进一步优化对齐和缩放效果。总结而言，使用CAD软件对图像与图形进行对齐和缩放不仅提升了设计效率，也为后续的项目开发提供了坚实的基础。在整个过程中，掌握CAD工具的使用技巧及操作方法十分重要。此外，应不断评估图像和图形的融合效果，确保最终输出符合项目预期。通过合理的规划和精准的处理，设计师能够更好地实现从图纸到现实的转化，为众多行业的发展贡献力量。
