本文概述：CAD布局中标注尺寸不一致的问题常常困扰着设计师和工程师，针对这一问题，需要对其根源进行分析，并提出有效的优化方案，以确保在不同视图和布局之间保持尺寸的一致性，从而提高工作的准确性和效率。

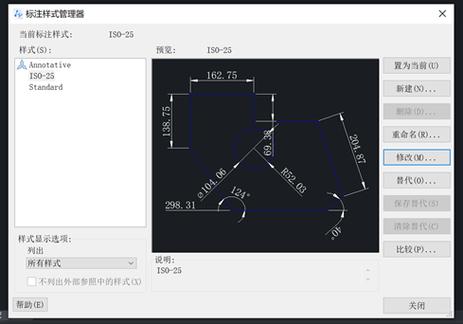

在CAD绘图过程中，尤其是在复杂的工程设计中，**标注尺寸不一致**是一个普遍存在的问题。这种不一致性不仅会影响设计的准确性，还可能导致制造过程中的严重偏差。为了有效解决这一问题，我们需要深入了解其成因，并采取适当的优化措施。首先，我们必须认识到CAD布局中标注尺寸不一致主要产生于以下几个方面。**第一**，由于不同视图比例的应用，使得相同的对象在不同视图中所显示的尺寸数值发生变化。这是因为在某些情况下，设计人员可能会使用不同的缩放比例来查看整体布局和细节部分，这会导致标注尺寸相对于实际尺寸的不一致。 **第二**，标注样式设置不正确也是另一个导致尺寸不一致的重要原因。在CAD中，标注样式控制着字体、箭头、线条类型以及单位等属性。如果这些属性在布局间没有得到统一的设置，标注显示就会出现不一致现象。**第三**，用户对标注层管理不当也会引发问题。在CAD软件中，标注通常被置于特定的图层，如果在调整图层或者复制粘贴操作时不注意层的管理和转换，就可能导致尺寸信息丢失或错误。为了解决这些问题，可以采用以下几种优化方案：1. **使用全局标注样式**：在项目开始时，建立统一的标注样式标准，在这个样式中定义所有标注相关的属性。这样能够确保在整个设计过程中，无论在何种布局下，标注尺寸都维持一致。此外，全局标注样式应该保存到模板文件中，以供将来的项目重复使用。2. **使用动态块和注解性标注**：通过使用CAD中的动态块和注解性标注功能，设计师可以实现根据视图比例自动调整标注尺寸的显示。这一功能允许CAD在布局中自动调节标注的大小，从而保证无论视图缩放为何种比例，标注都能保持可读性和一致性。3. **合理利用布局视图和视口窗口比例**：在使用布局视口时，应尽量避免频繁切换或调整视口的比例，而是根据需要设定固定比例以减少不一致风险。如果有必要使用多个比例，则应保证各个视口的标注样式是一致的。4. **有效管理标注图层**：在布局修改和标注过程中，始终保持良好的图层管理习惯。建议为标注创建专属图层，并在完成后锁定，防止误操作或者在复制/移动过程中影响标注的准确性。确保任何剪切或复制的标注不会更改其原始所在的图层及其属性设置。5. **培训和工具使用**：进行定期的培训以确保团队成员充分掌握和理解如何在CAD软件中正确应用这些技巧。同时，借助相应的软件工具，如审查工具、版本对比工具等，帮助识别和修复可能的标注不一致问题。通过上述的策略，我们可以显著降低CAD布局中标注尺寸不一致的问题发生率，提升工程设计的精确度和可靠性。同时，在实施这些方案时，还需结合具体项目的需求和特点进行灵活调整，以达到最佳效果。总之，保持标注尺寸的一致性对于确保项目成功至关重要，它不仅提高了设计的质量，也节省了时间和成本。
