本文概述：在计算机辅助设计（CAD）中，直角坐标系统是一个至关重要的工具。它不仅用于精确定位对象，还在各种绘图和设计操作中提供结构化的方法。本说明将详细探讨两种主要的直角坐标系统在CAD中的应用，并解释如何利用这些系统优化设计工作流程。

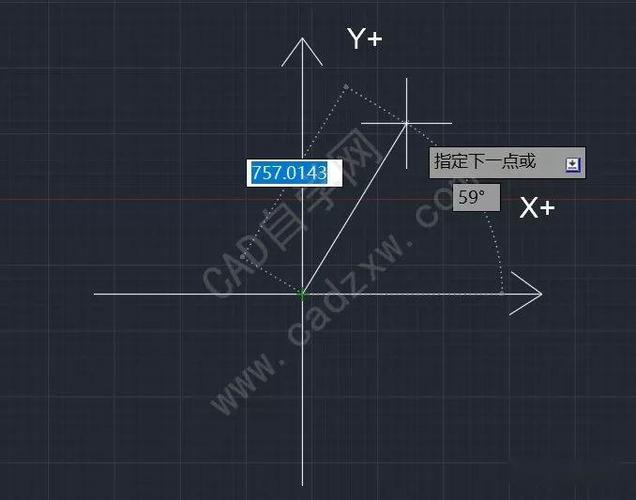

在CAD软件中，直角坐标系是一种用于描述二维或三维空间中点的位置的数学结构。通常，这些系统基于笛卡尔坐标，自然地定义了水平轴和垂直轴。在这种框架内，通过设置特定的数值来定位不同的几何形状或对象。这种方式使得设计师能够以高精度进行设计，确保尺寸和比例的准确性。

世界坐标系统 (WCS)

世界坐标系统是所有CAD程序中最基本的坐标系统。它为整个绘图环境提供了统一的参考框架。WCS是一个固定的坐标系统，通常不能被用户修改。通过使用WCS，设计师可以确定整个设计场景中对象的绝对位置。这对于多视图项目或需要在多个设计领域保持一致性的工程来说特别重要。例如，当创建一个复杂的机械装置需要从不同角度进行查看时，WCS能够确保每个组件都被准确地定位在整体系统中。这种方法减少了由于不一致的参考框架而可能引发的设计误差。此外，WCS还支持与其他软件平台的数据交换，因为其特殊的稳固性和标准化结构。

用户坐标系统 (UCS)

用户坐标系统为设计师提供了一种动态、可定制的选择。UCS允许用户根据特定任务或项目需求改变坐标的原点及方向。通过调整UCS，设计人员可以简化复杂的绘图过程，增强其灵活性和效率。例如，在处理斜面或倾斜建筑结构时，通过调整UCS，可以使这些元素更加直接地映射到坐标网络上，从而减少繁琐的计算。UCS在建模过程中也具有极大的优势。当必须捕捉与世界坐标不同的局部细节时，用户可以旋转或移动坐标系统以适应当前的视角和设计需求。这样，设计人员能够更专注于所需部分，而不用担心偏离整体计划。在实际应用中，结合使用WCS和UCS可以带来诸多好处。首先，WCS提供了一个稳定的基础，保证整个项目的一致性。而UCS的灵活性则让设计师能够更轻松地处理具体的设计场景。其次，通过在某些时候切换到UCS，设计者可以快速针对特定区域进行详细的修改和优化。在协作环境中，这两种系统变得尤为重要。当多个设计师同时进行工作时，WCS确保所有人都有共同的参考点，以便协调各项设计操作。而在需要个性化配置时，UCS则提供了必要的工具以满足个人或特定小组的工作要求。最后，通过学习如何有效地应用这两种坐标系统，不仅能提升绘图的准确性，还能提高生产效率并减少错误发生的概率。因此，掌握这两种系统是任何CAD用户的必经之路，也是实现高质量设计项目的关键步骤。通过结合理论知识和实际操作经验，设计师可以充分利用CAD软件的潜力，为各种设计挑战提供创新的解决方案。
